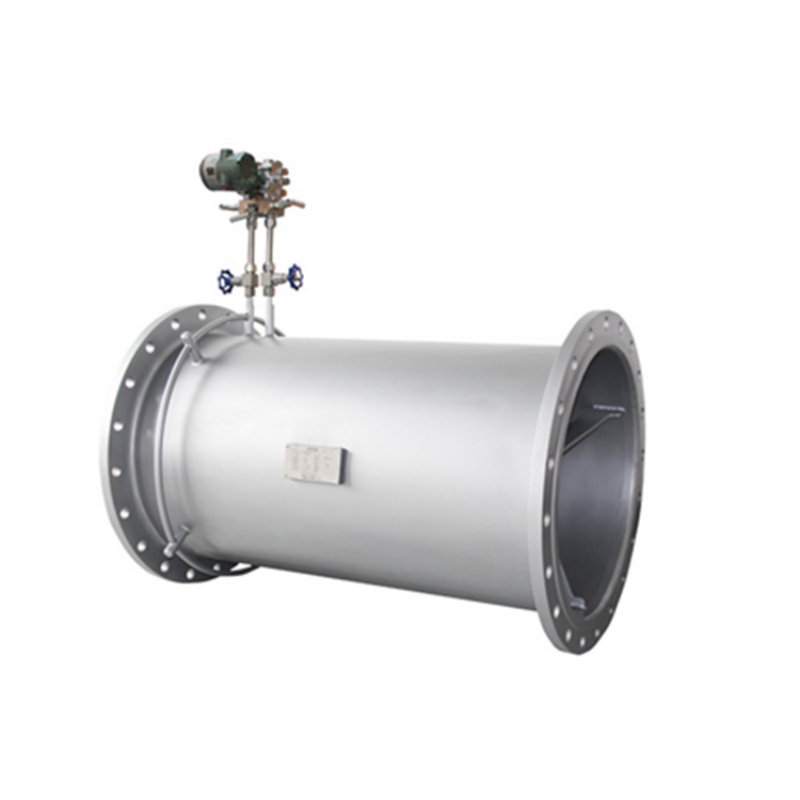

DN550差压式V锥流量计
1000.00
上海嘉定区
多钦仪表(上海)有限公司
9年 | 指数:190 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数


DN550差压式V锥流量计常温型、中温型和高温型,适合所有温度、所有工况条件下各种粉尘以及混合介质的测量。

功能说明:

精度高:+-0.5%,当定制β<0.55的V锥体时,zui高精度可达+-0.1%

重复性好:0.1%

具有自整流功能:可测混相流

具有自清扫功能:无杂物滞留,适用于脏污流测量

输出差压稳定:V锥体尾部负压端波动小

测量下限低:输出差压***小值25Pa

量程比宽:可达10:1~50:1

◆zui压损小:只有孔板的1/3~1/2

长期稳定性好:流体被逐渐收缩到管道内边壁,对V锥体磨损小

可测高温流体:<850℃,其它流量计很难测量这样高温度的流体



DN550差压式V锥流量计,使用V锥流量计来测量的。



安装示意图:


DN550差压式V锥流量计



DN550差压式V锥流量计 常用型号:

常用型号:DQZ-A450A3-1.0SRFHC
型号注解:差压式V锥流量计,DN550,测量介质为:高温气体,法兰连接,表体和V锥体材质均为304不锈钢,介质温度150 度,额定压力1.0MPa,法兰取压,配套低温型安装附件(截止阀一个,三阀组一个,引压管二根)。
一套完整的V锥流量计包含:V锥流量传感器、差压变送器、安装附件、安装法兰及紧固件(多自配),流量积算仪

注:流量计,有很多规格口径配置不同,价格就不同,不是一口价产品,需要根据您的工况选型报价~~~



技术简介:

V锥流量计是利用V锥体在流场中产生的节流效应,通过检测上下游压差来测量,与普通的节流件相比,自整流、自清洗,改变节流布局,从中心孔节流改为环状节流。实践证明:V锥流量计具有长期精度高,稳定性好,受安装条件影响小,耐磨损,测量范围宽,压损小,特别适合脏污介质测量等优点。

特点: ·准确度:±0.5%

       ·重复性:0.1%

       ·可测高温高压介质流量:0-40Mpa、-40-850℃

       ·流量计前后直管段要求低:前3D直管段,后1D直管段

       ·***压力小,是孔板的1/3到1/5的压力损失,特殊要求可以将***压力损失减小到零到几千帕

       ·耐磨损,不需要重复标定:特殊的流线型结构,使得V锥的β边不容易被磨损,从而稳定性好,使用寿命长,V锥传感器不需要重复标定

       ·防堵塞专利技术,不堵塞,不粘附,可以测量脏污介质的流量,如高炉煤气,焦炉煤气等

       ·量程比宽:可以达到10:1

 ·输出差压稳定:V锥体负压端波动小

       ·可以成功测量许多其它流量计难以测量的介质的流量:煤气、天然气、烟道气、空气、高温高压蒸汽、油类、水、有机物化学品、各种水溶液、碳氢化合物气体、静压力很低的风等。

产品优点

安装所需要的直管段短,前直管段只需要3D,后直管段只需要1D

     采用“内壁渐缩式"节流方式的V锥流量传感器使流体在流经V锥体与管道内壁的空间时,能迫使高流速区域向管壁逐渐靠近,逐渐平滑地对流速进行均化,V锥流量计之所以具有对流速进行逐渐均化的功能,是由V锥流量传感器是采用“逐渐内壁收缩式"的节流方式所决定的,也是由V锥体的结构和形状决定的,正因为V锥具有这种对流速进行‘逐渐均化自整流功能“,使得采用V锥流量计进行流量测量时,前后只需要很短的下管段就可以了。实践证明,V锥流量计的前后直管璺***长只需要3D(前)和1D(后),这不仅解决了孔板等老式差压流量计存在的前后需要很长的直管段的不足,同时也具有比电磁流量计,涡街流量计等非差压式流量计更短的直管段。

·准确度高0.5%,重复性0.1%,量程比10:1到50:1

·由于V锥流量传感器采用“内壁逐渐收缩式"的节流方式,使得在下游产生的静压是高频幅值的信号(喘流),而不象孔板等老式的差压流量计产生的是低频高幅值的信号。这使得差压变送器测量的差压ΔP是低躁声的非常稳定的信号,如果在躁声大的背景下,差压变送器是没法测量出低压力、小流量的压力信号的。

·耐磨损,具有长期稳定性,不需要重复标定

由于V锥流量传感器采用的是逐渐收缩式的节流方式,流体在流经V锥体时被逐渐收缩,不像孔板等传统节流方式那样在突然收缩流体时对β边产生撞击而受到脏污流体的磨损。这使得V锥流量计有着长期的稳定性和长的使用奉命。

·不堵塞不粘附,可以测量脏污流体的流量

V锥流量传感器的结构除了取压孔之外,没有任何“滞留死区",没有任何“死角"。流体在流经V锥体时,流体中夹带的固体颗粒,液体或者气泡都会被清扫而“吹向"下游端,特别是流体在流经逐渐减小的环行空间时将被不断加速,抗脏污能力特别强,不可能在管内有流体的颗粒,残渣和凝结物等沉积。这使得V锥流量计适用于脏污流体的测量,如焦炉煤气,高炉煤气,原料油,渣油等。同时也能测量固液两相或气液两相介质的流量。

·可以测量高温,高压介质的流量

V锥流量计使用不同的结构材质和安装形式,可以测量温度高达800℃流体的流量,也可以测量压力高达40Mpa的流体的流量。

适用范围:1、发电厂锅炉蒸汽的测量

 2、食品果汁的测量

 3、轧钢厂排出的高温废气的测量

 4、硫化厂高压锅炉风的测量

 5、焦炉煤气的测量

 6、常用的气体、液体的测量的测量

 7、混合气、固液混合物的测量



技术参数:

精度等级:0.5级
◆工作压力:
0-40Mpa
工作温度:-40-850℃ 量程比在10:1到50:1之间
环境温度:-30-60℃
◆管道内径:6-3000mm
◆输出信号:4-20mA

供电电压:24V DC
◆适用介质:几乎适用于所有气体、液体介质。


产品结构特点:

由V型锥流量传感器和差压变送器组成。有分体式安装和一体式安装两种结构。
分体式V型锥流量变送器由独立的V型锥流量传感器和差压变送器组成。V型锥流量传感器和差压变送器之间的引压管连接由用户自己完成。
一体式安装是产品出厂时己将差压变送器与V型锥流量传感器连接成一体,用户购买一体式V型锥流量变送器后,使用时不需再连接引压管。但必需配接相应的流量积算仪、压力变送器和温度变送器。






产品结构材料材质

部件名称

材质

测量管和法兰

304不锈钢、20#钢、其它

V锥体和连接附件

304不锈钢、双向钢

取压口

304不锈钢、316不锈钢

三阀组(附件,可选)

304不锈钢、316不锈钢

引压管(附件,可选)

304不锈钢、316不锈钢

冷凝罐(附件,可选)

304不锈钢

排污阀(附件,可选)

304不锈钢、316不锈钢

        5、外表涂层

传感器测量材质

外表涂层

全不锈钢

喷不锈钢砂

测量管为碳钢

银灰色环氧树脂漆

        6、防爆等级(差压变送器):隔爆、本安、不防爆可供选择

        7、供电电源(差压变送器):12-24VDC

        8、输出信号(差压变送器):4-20mA或HART协议

        9、显示及输出



变送器

现场显示

配多参变送器

瞬时流量、累积流量

配差压变送器

与差压范围相对应的4-20mA电流值

配差压变送器加积算仪

瞬时流量、累积流量





选型时所需参数

介质名称;管道口径及材质;正常工作流量、zui大流量、zui小流量;正常工作压力、zui高压力;正常工作温度、zui高温度、zui低温度。



参考资料:

主要优势:


结构尺寸:

选型说明:

安装要求:




常用故障信息:


 多钦仪表(上海)有限公司
17701683668
微信:
工作QQ:--- 484471326
传真:
 www.duoqinyb.com

售后与质保

多钦仪表(上海)有限公司供应的所有产品:
所有产品质保2年;
免费提供电话咨询、指导安装调试等服务;
协商上门指导安装、调试等事宜,只收取合理的差旅费用;
量大可以免费上门指导安装、调试;

服务宗旨:不管产品使用多长时间,只要您找到我们,我们都会为您解决所有问题,直到满意为止。相信我们从事流量计行业10多年的经验能为你带来满意的服务。





品牌:多钦
型号:DQZ
加工定制:
类型:差压式
测量范围:0-100000000 m3/h
精度等级:0.5
公称通径:550 mm
适用介质:气体
