金水华禹巴歇尔槽超声波明渠流量计污水农田灌溉计量HY.BSC
￥350.00
山东潍坊
潍坊金水华禹信息科技有限公司
11年 | 指数：240 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数

自动式量水槽
HY-BSC巴歇尔槽(又称巴氏槽)，是用于明渠流量测量的辅助设备。在液体流动过程中，非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。我公司的HY-BSC系列与超声波明渠流量计配套使用的常用规格的量水堰槽（巴歇尔槽）。
一、材质类型：玻璃钢、PVC、不锈钢。 流量越大，相应增加壁厚。
二、选型注意事项：
1. 巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
2. 巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
3. 巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
4. 巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。（参见下图）

5. 巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。

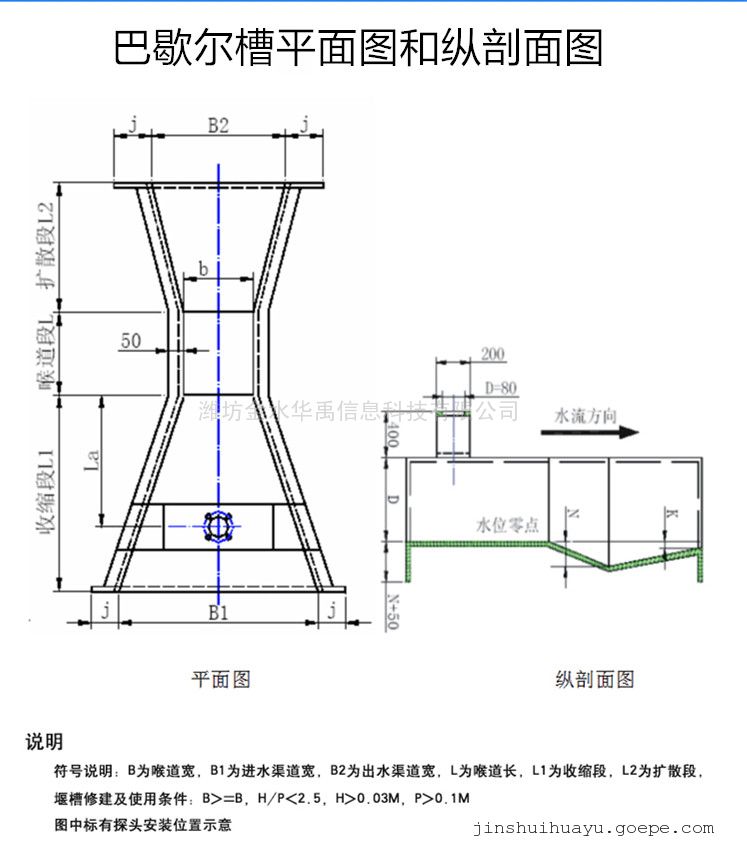

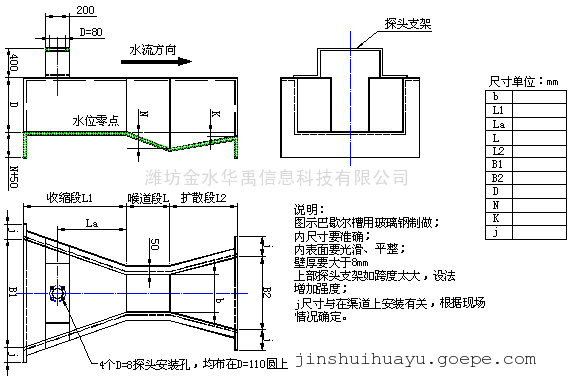

说明：以下图形仅供参考，具体尺寸按照表格中的1-15号标准型制作。有特殊要求请订货时说明 。

序号 流量范围（吨/小时） 适用渠道mm 水位范围（mm） 临界
淹没度%
Q（min） Q（max） >宽×高 h（min） h（max）
1 0.3 19.4 >200×250 15 210 0.5
2 0.6 47.5 >250×300 15 240 0.5
3 2.8 115.6 >300×600 30 330 0.5
4 5.4 399.6 >450×800 30 450 0.6
5 9.0 903.6 >600×1000 30 600 0.6
6 12.6 1440.0 >1000×1200 30 750 0.6
三、常用型号规格明渠流量计安装尺寸：（单位：mm）
序号 喉道段 收缩段 扩散段 墙高 流量参数
b L N B1 L1 La B2 L2 K D C n
1 25 76 29 167 356 237 93 203 19 230 217 1.550
2 51 114 43 214 406 271 135 254 22 260 435 1.550
3 76 152 57 259 457 305 178 305 25 460 638 1.550
4 152 305 114 400 610 407 394 610 76 610 1372 1.540
5 228 305 114 575 864 576 381 457 76 770 1927 1.530
6 300 600 230 780 1350 902 600 920 80 800 2444 1.521
巴歇尔槽制作完成成品尺寸
序号 类型 B值（mm） 长*宽*高（mm） 小时*大流量（m3） 备注
1 标准型 25 835*267*265 19.44
2 标准型 51 773*314*305 47.52
3 标准型 76 914*359*517 115.56
4 标准型 152 1525*500*730 399.6
5 标准型 228 1630*675*890 903.6
6 标准型 250 2845*980*1060 900
7 标准型 300 2870*940*1200 1440
8 标准型 450 2945*1120*1200 2268
9 标准型 600 3020*1300*1200 3060
10 标准型 750 3095*1480*1200 3960
11 标准型 900 3170*1660*1200 4500
12 标准型 1000 3200*1780*1250 5400
13 标准型 1200 3320*2020*1250 7200
14 标准型 1500 3470*2380*1250 9000
15 标准型 1800 3620*2740*1250 10800
四、安装步骤：
大多数情况下，超声波明渠流量计的计量槽选用巴歇尔槽，他的安装分为以下几个步骤：
1、明渠土建安装准备
  在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
巴歇尔计量槽模拟图
2、将巴歇尔槽放入明渠中
要求：（1）巴歇尔槽下游排放口有水位差,泄水畅通，如水位差不够，应垫高巴歇尔槽， 增加水位差。
   （2）保证巴歇槽前直段有1～3米的距离。

3、加固巴歇尔槽
 在巴歇尔槽左右用混凝土浇灌，保证水流全部从巴歇尔槽中经过。加固时要使巴歇尔槽左右保持水平，防止倾斜，防止变形。

4、安装中的几种情

5、特别注意事项
 必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。这是安装的关键问题。
6、仪表接线
   巴歇尔槽安装好后，要等待混凝土凝固后再进行仪表安装调试。一般情况下应该由仪表技术人员安装和调试。分体的信号传输线缆如距离较远，用户可自行接长。
  距离一般在2000米以内，否则应做实地连线试验。

品牌：金水华禹
型号：HY.BSC
加工定制：是
类型：超声波
测量范围：0-1000 m3/h
精度等级：1
公称通径：100 mm
适用介质：水
