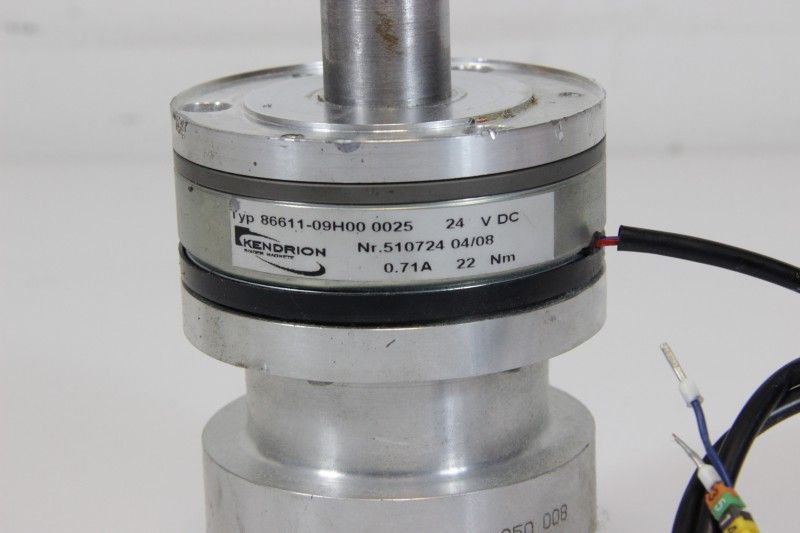

德国Kendrion伺服电机单盘制动器

动力收集

相移控制-功能强大且可变
这些过励磁整流器旨在缩短离合器和制动器的联接和断开时间，并减少离合器，
制动器和致动螺线管的功耗。

关于电源收集
弹簧压力单盘制动器Vario Line
具有通过辅助触点关闭直流侧的单相过励磁整流器

这些过励磁整流器旨在增加吸引力并减少执行螺线管的吸引时间，从而缩短离合
器和制动器的联接和断开时间，并降低功耗离合器，制动器和执行电磁阀。为了
增加吸引力，电磁线圈在过励磁时间内被过励磁，并施加桥式整流电压。然后，
整流器切换到选定的保持电压，该电压不得超过螺线管的额定电压。


伺服线

伺服电机单盘制动器
伺服电机电磁弹簧制动。制动器可以安装在电动机内部的A面或B面端罩上。制动
作用由压缩弹簧产生。为了中和它，采用了涉及磁场产生的电磁原理。

关于伺服线
弹簧压力单盘制动器Vario Line
已经开发了Servo Line系列的弹簧制动器，用于集成到伺服电机中。制动器设计
为具有紧急停止功能的保持制动器。它们适用于许多不同的工业应用，例如 自
动化与机器人技术， 机床， 包装及 物料搬运，存储系统，装配线和 可再生能
源。

Servo Line系列中的弹簧式单盘制动器设计用于空转。它们可以安装在伺服电机
内部的A面或B面端盖上。通过应用涉及磁场产生的电磁原理，可以消除由压缩弹
簧产生的制动作用。制动器在无动力的情况下接合，并在施加直流电压时释放。

制动器配有法兰，并用螺钉牢固固定。
得益于专门开发并获得专利的制造方法，额定气隙公差可以降低到百分之几毫米
，从而提高了功率。
齿式轮毂/摩擦盘连接，周向间隙*小。
标准版本适用于法兰安装和表面安装。
应用的安全性和可靠性

我们在制动器设计和*先进的制造技术方面的丰富经验使我们能够在给定的温度
和扭矩规格下确保*佳的制动器使用寿命。


伺服修身线

带有大内径的非常扁平的制动器

特征
故障安全弹簧制动
纤薄省空间的设计
适用于空心轴电机
重量轻
高功率密度
可以通过PWM进行过励磁以获得*佳转矩和使用寿命
通过PWM控制实现低能耗

应用领域
机器人技术解决方案，*大负载可达20公斤
几何尺寸小的应用

机器人技术的*佳解决方案
为了避免碰撞造成伤害，对安全技术的需求在不断增长，特别是在控制技术甚至
电源出现故障的情况下。在这种情况下，电磁制动器通常是选择的方法。作为安
全制动器，它们可以使移动的物体停下来，将负载保持在适当的位置，从而防止
人员和物质资产受到影响。

几十年来，Kendrion一直为负载超过20千克的工业机器人提供制动器。为了能够
服务于蓬勃发展的小型机器人市场，近年来，制动专家已经投入大量资金来研究
和开发适合机器人应用的制动器。凭借多年的经验和*新的市场发现，已经开发
出了理想的机器人解决方案。

关于伺服超薄线
新型Servo Slim Line基于弹簧压力原理，适用于制动能量高，使用寿命长的工
业机器人。利用不同类型的衬块产生摩擦组合的机会允许对弹簧式制动器进行个
性化和针对特定应用的设计。

弹簧制动器非常适合机器人技术，是为机器人技术解决方案和*高负载而设计的
。20公斤，但也可用于需要较小几何尺寸的其他应用中。就功率密度而言，纤薄
的单盘制动器比市场标准更平，更轻，并且由于其较大的内径，它们非常适合空
心轴驱动器。这使其非常适合集成驱动器的轻型机器人中的应用。

制造技术
获得专利的制造技术为该解决方案提供了基础：对于传统的弹簧制动器，必须考
虑与生产相关的气隙公差，即摩擦盘与电枢板之间的距离。在*坏的情况下设计
制动器时，应考虑*大额定气隙。寿命和扭矩都直接与所谓的*大工作气隙有关
，该*大工作气隙是由*大额定气隙和磨损引起的。因此，必须使额定空气间隙
尽可能窄。使用传统的制造技术，可以实现介于十分之一毫米与十分之二毫米之
间的额定气隙公差。使用Kendrion久经验证的解决方案，标准的气隙公差约为四
分之一毫米。

实验室*知识
当涉及到值的验证和验证时，用户可以依靠制动专家的*实验室团队。多年来
，Kendrion在测试和鉴定其产品方面已经发展出了强大的能力。该实验室配有测
试设备，测量范围从0.1 Nm到10,000 Nm。测试设置以1：1的比例反映了应用条
件，因此可以重现实际情况。所有测量数据都记录在不同的操作条件下，例如温
度，摩擦功，转速和旋转方向，并收集为技术数据。由于这些选项，可以为用户
提供可靠的技术细节。

瓦里奥线

单盘制动器-灵活的设计
当电流关闭时，电磁操作的弹簧压力制动器会产生制动力矩。

kendrion GE65E/34 NO.GEE065.515140
kendrion 33-43312-A03 230/115Vac 18/9 ADC Tamb:0-70℃ IP100 40-60Hz
kendrion 33-43311-A03 230/115Vac 8/4 ADC Tamb:0-70℃ IP100 40-60Hz
kendrion 33-43312-A03 230/115Vac 18/9 ADC Tamb:0-70℃ IP100 40-60Hz
kendrion 33-43311-A03 230/115Vac 8/4 ADC Tamb:0-70℃ IP100 40-60Hz
kendrion KLMU30FA011
kendrion KLMSB22Z/5585
kendrion GL50E/86
kendrion KLMZ22FA001
kendrion 33-43312-A03 230/115Vac 18/9 ADC Tamb:0-70℃ IP100 40-60Hz
kendrion 33-43311-A03 230/115Vac 8/4 ADC Tamb:0-70℃ IP100 40-60Hz
kendrion PD: 063 TYPE：WS 5 B2
kendrion TEILE – NT : 4110050 6 0222 P1 LED 098000A05 ANASCHLUSS 230
VAC 50HZ SPULE 120V DC 0.30A 100% ED F 230N S, 2X2 , 5MM
REIHENSCHALTUNG Nr. AAE382LX4
kendrion Typ 3343311A13
kendrion GHU 4085.01.112;24VDC 100%ED
kendrion GU80E/2, 24VDC
kendrion KLMZ22FA
kendrion 32 17350E20
kendrion 8661111H31 VAR 0.001 INDEXM 24VDC gegl 0.92A M4=20nm
kendrion 7614116E00.400
kendrion 7614113E00.400
kendrion 7614111E00.400
kendrion LHS 165000A03， Anschluss 230VA,40-
60HZ,SPULE,103.5VDC,0.71A,100%ED ,F1100N,S=12mm,Nr.KGR668
kendrion KLMSB22Z-5585
kendrion see E-mail
kendrion 7616G10600
kendrion 3343311A03 Tue0.15-3s230/115VAC
kendrion OSR501001;ID-NR:2010103A1
kendrion OSR501001
kendrion 01150001 （type 01 321-15B00 24VDC 25%ED,1,69A,40,5WATT
3.500N,id:01150001）
kendrion GUS50ZII041/:U:115V F:50HZ ED%:5 F:84N 2.51A HUB10MM LF-NR:LG
kendrion 102VDC 0.29A 100%EDS=6
kendrion dbmx6060.11.n010-30
kendrion 2010103A2
kendrion 7614119E00.400 （for 7760019A15 brakes）
kendrion 7614124E00.400 （for 7760024A15 brakes）
GU80E/21 KLMU30FA011 KLMZ22Fa001 KLMU30FA359 GHU 5104.01.103 24VDC?
 GHGX2628.11.00A-03 KLMZ-22-Fa 41090 41-90309A00 GOA330AD1 21554-08B1?
OLV554001A00 43-111-03D00 D00 GHU4085.01.112，73431-16H06 73341-05A00
32-17350E
