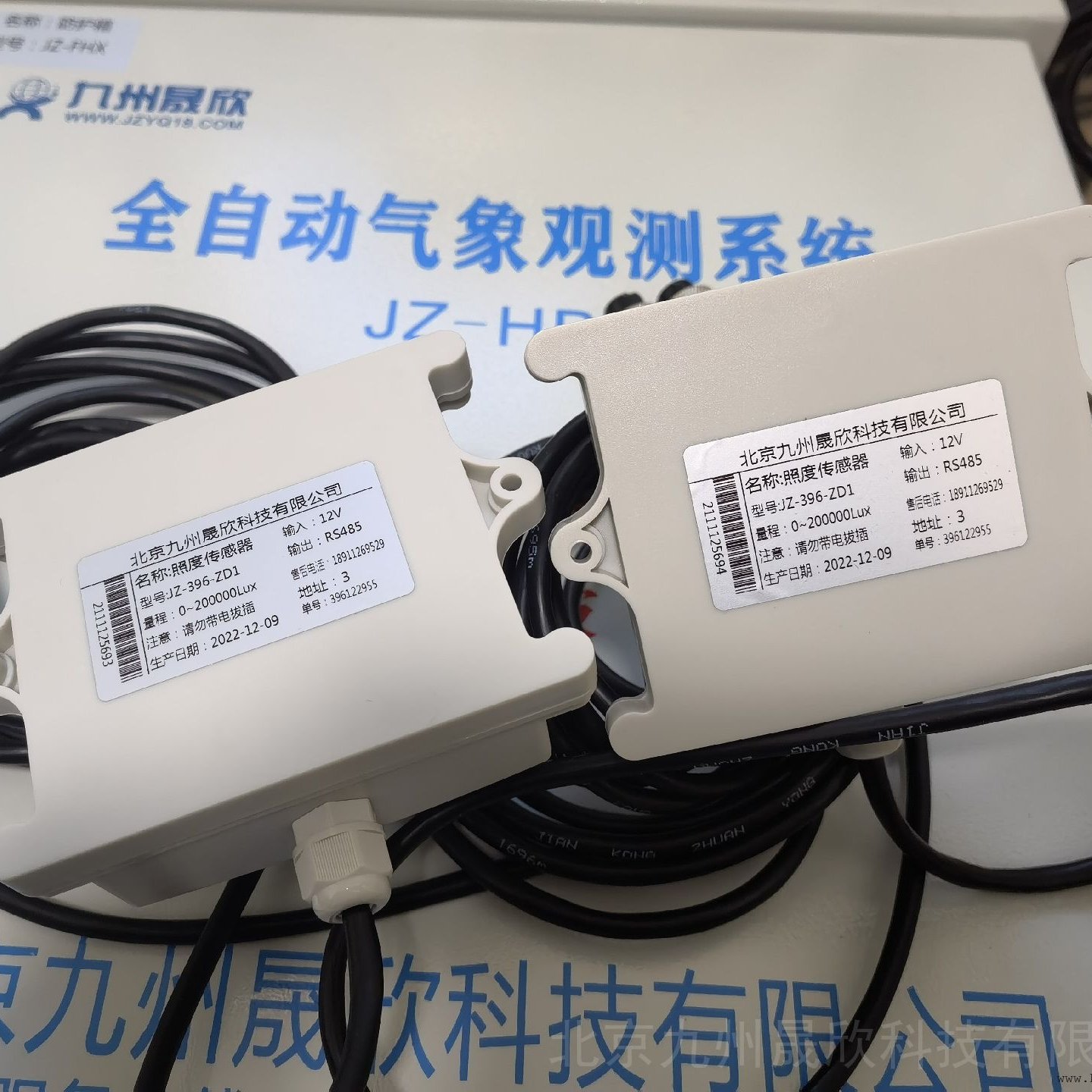

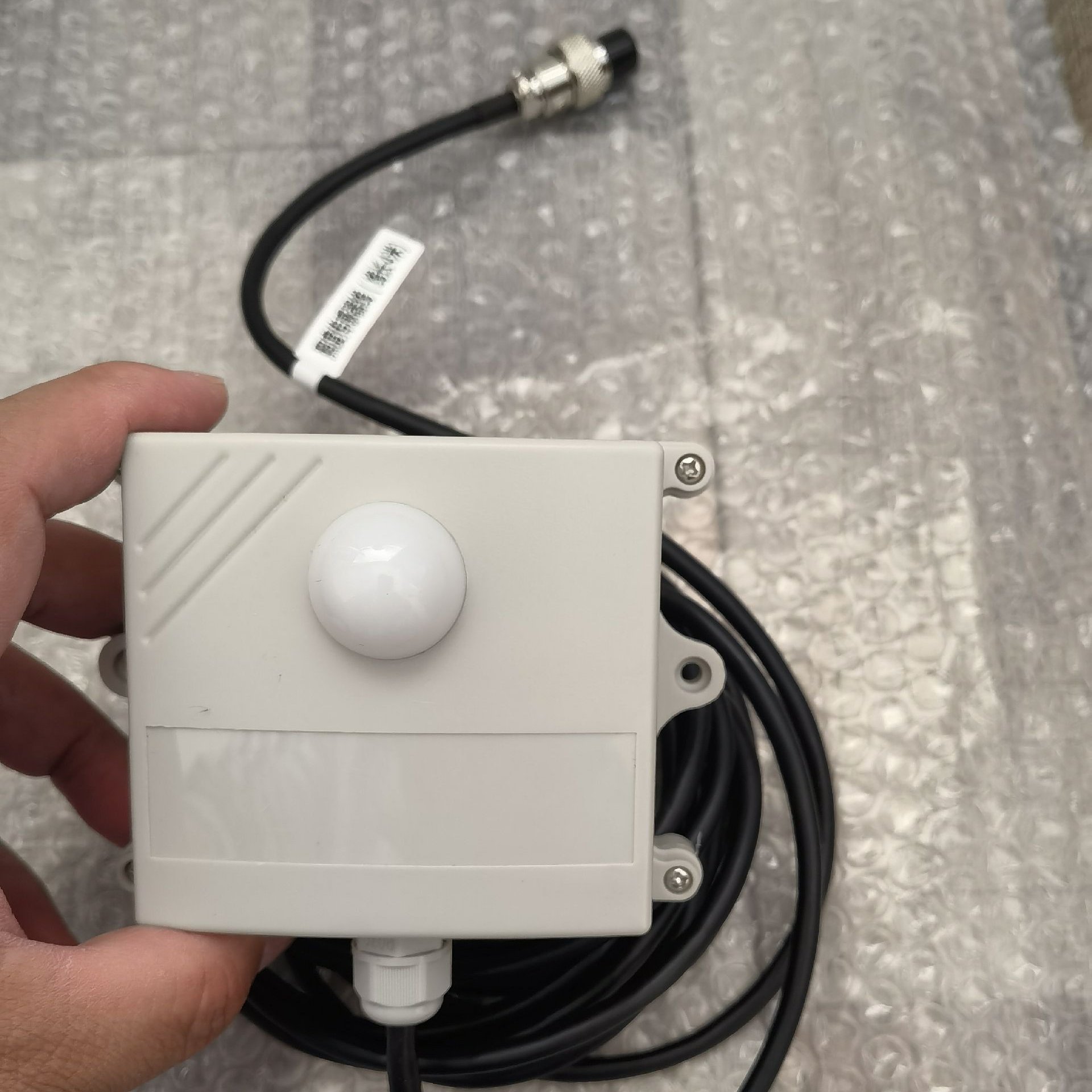

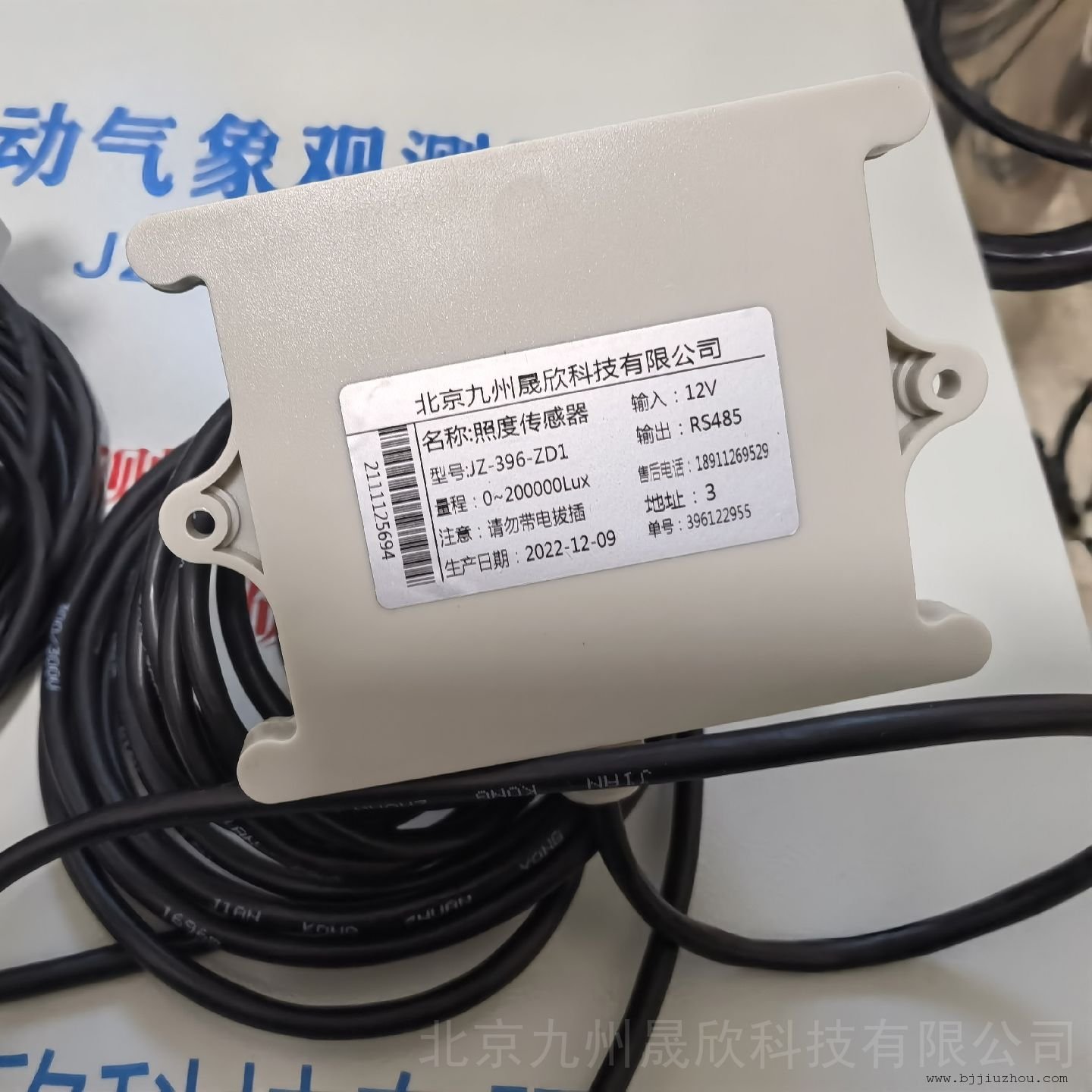

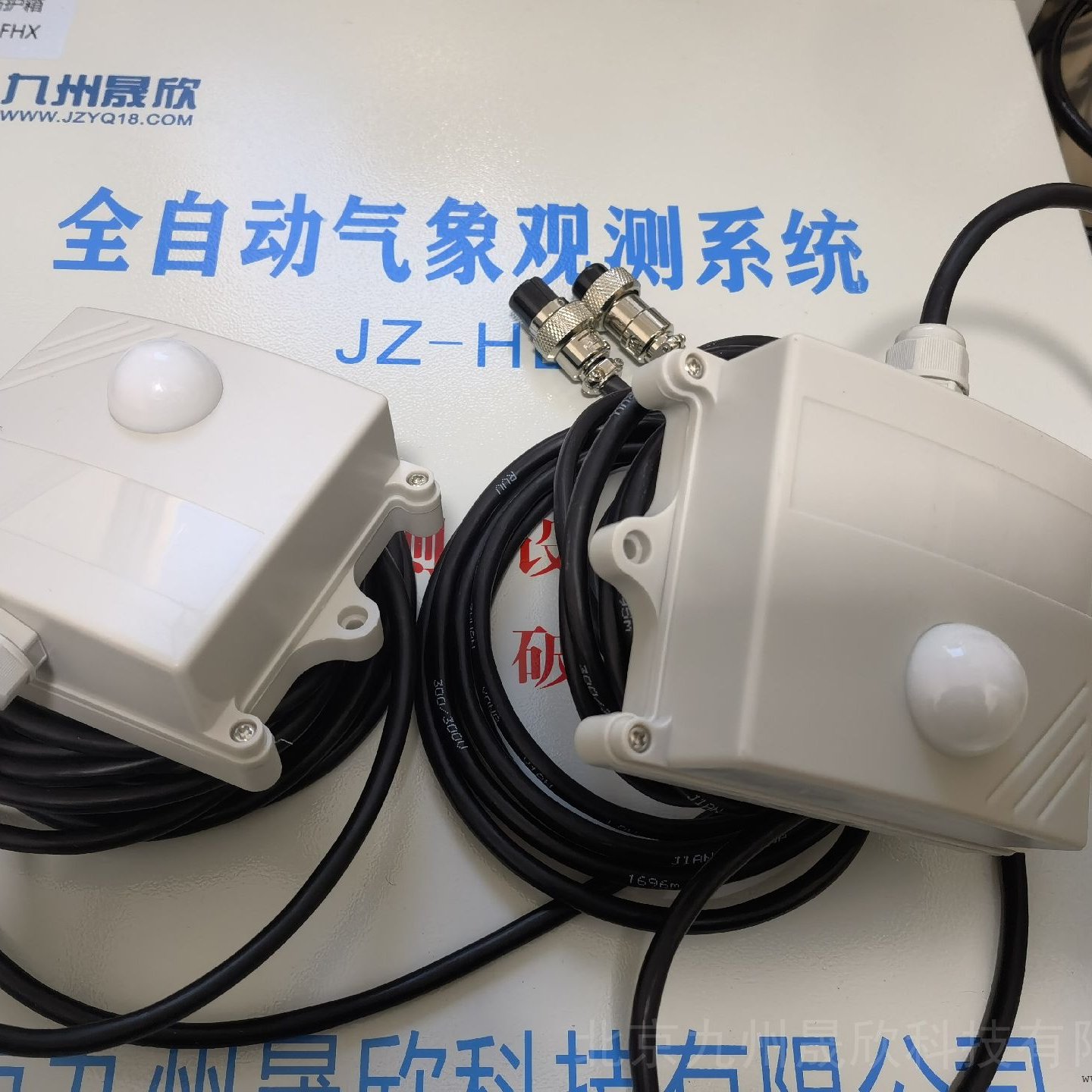

光照度传感器/日照度传感器
一、产品简介
光照度传感器/日照度传感器采用进口传感核心,ABS塑料外壳结构;具有安装方便、使用寿命长、测量精度高、稳定性好、微功耗、传输距离长、抗外界干扰能力强等特点。特别适合办公楼宇、仓库、厂房、商场、购物中心、体育馆、人防工程等各类需照度、气温、气湿测量的场合。
本系列带RS485接口的传感器可选照度、气温、气湿集成一体传感器,型号为NH206ZWS0~200k-R。
如无需照度功能,可选用RS485接口的气温、气湿一体传感器,
只需照度功能,传感器485接口
选用一体传感器性价比更高,安装、布线更方便。本系列所有传感器电路板上均有LED指示,方便判断传感器工作、通讯状态。
照度传感器RS485接口的传感器具有量程自动转换功能,如照度在2000lx以内时,传感器自动转到0~2k量程;照度在2,000~20,000lx之间时,传感器自动转为0~20k量程;照度大于20,000lx时,传感器自动转为0~200k量程。
二、技术参数
传感器
照度
气温
气湿
量 程
0-2klx
0-20klx
0-200klx
-40℃~60℃
-50℃~80℃
0%~100%
精确度
±5%
±0.5℃
±5%
分辨率
1
0.01℃
0.01%
本系列传感器可选择以下3种输出接口:
接口后缀
U2
I
R
输出信号
DC 0~2V
4~20mA电流环
RS485
输出值计算(注)
输出值=(输出电压mV/2000mV)×量程+量程起始值
输出值=((输出电流mA-4mA)/16mA)×量程+量程起始值
Modbus-RTU协议
接线定义(见电路板白字)
1Pin:电源
2Pin:GND
4Pin:信号输出
1Pin:二线制电流环、不分极性
2Pin:二线制电流环、不分极性
1Pin:电+
2Pin:GND
3Pin:RS485A
4Pin:RS485B
功耗
工作电压
DC 4V~15V
DC7.5V~36V
DC 4V~15V
注:量程=量程*大值-量程*小值。
品牌: | 九州晟欣 |
型号: | JZ-HB |
加工定制: | 是 |
制作工艺: | PVC材料 |
输出信号: | 数字型 |
材料: | PVC材料 |
材料晶体结构: | PVC材料 |
防护等级: | IP65 |
