AVENTICS先导式单向阀5340053000，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

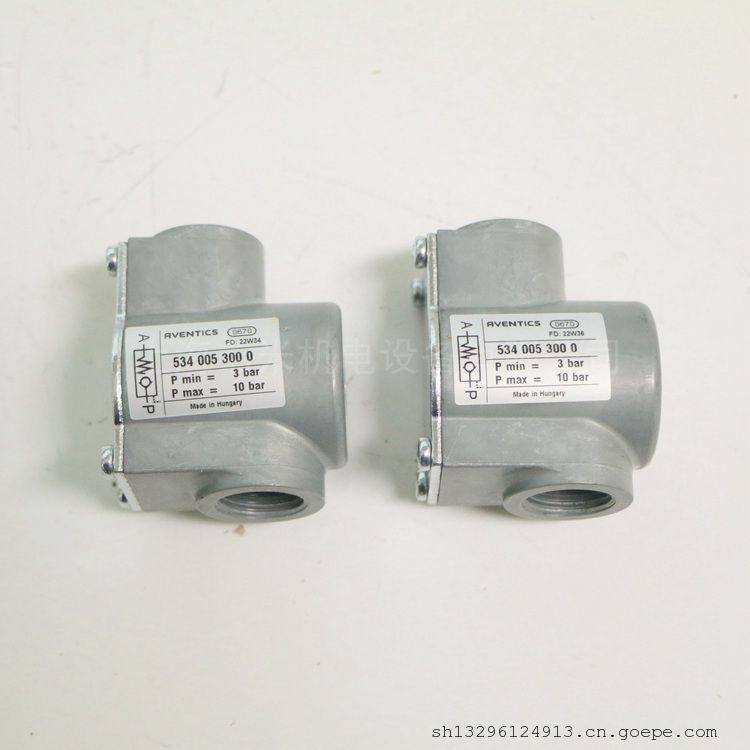

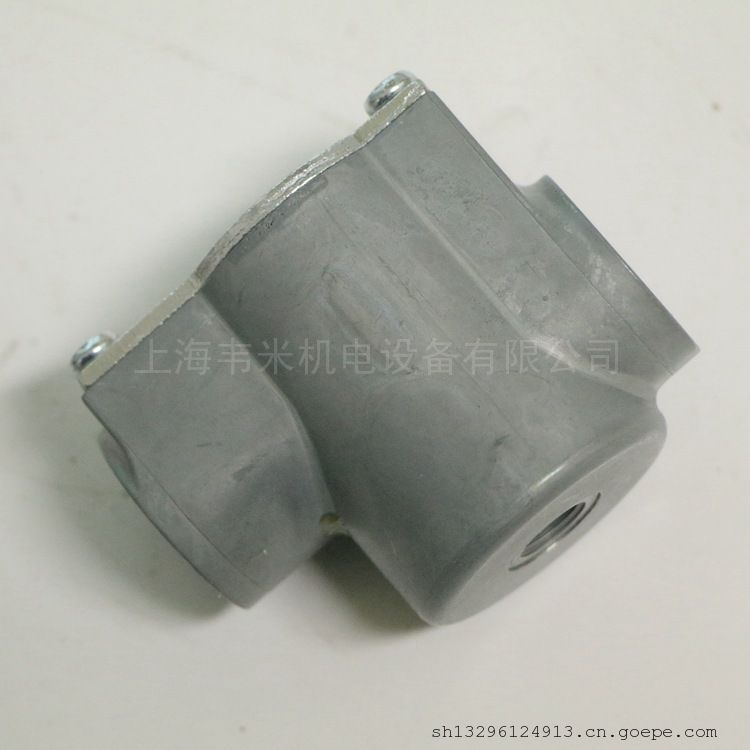

安沃驰AVENTICS先导式单向阀, 系列 NR02 5340053000
ZZ99-G012-G012
安沃驰 NR02 系列，连接选项多种多样，使 NR系列单向阀可以单独拧入，也适合直接安装在管道。NR02 单向阀是一款气动先导操控产品
规格
压缩空气接口 1G 1/2
类型 压缩空气接口 1内螺纹
固定方式线路安装
压缩空气接口 2 型号外螺纹
结构特点提动阀
压缩空气接口 2G 1/2
压缩空气连接 12G 1/8
额定流量Qn 1 向 23000 l/min
运行压力3 bar
运行压力10 bar
环境温度-25 °C
环境温度80 °C
介质温度值-10 °C
介质温度值60 °C
介质压缩空气
重量0.335 kg
材料：外壳压铸锌
密封件材料丙烯树胶
特点
Qn = 300 l/min ... 5800 l/min

安沃驰AVENTICS传感器, 系列 ST6-R412022866
6 mm T-沟槽带电缆开放式电缆终端, 2-針UL 认证簧片型直接安装用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI间接安装用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
连接方式型    簧片型
开关逻辑电路    常开
电缆长度    3 m
外壳    聚酰胺
电缆    带电缆
CE认证,RoHS
防护等级    IP65,IP67,IP69K
芯数    2-針
类型    开放式电缆终端
凹槽宽度    6 mm T-沟槽
用于系列    PRA,PRE,CCI,KPZ,SSI,GPC,CVI
低 / 高环境温度     -30 ... 80 °C
防护等级     IP65 IP67 IP69K
开关点精度     ±0,1 mT
额定电流，接通状态     < 30 mA
静态电流（无负荷）     < 8 mA
小 / 大运行电压 DC     10 ... 230 V DC
小 / 大运行电压 AC     10 ... 230 V AC
滞环     ≥ 0,2 mT
开关逻辑电路     常开
发光二极管状态显示     黄色
振动阻力     10 - 55 Hz, 1 mm
冲击阻力     30 g / 11 ms
电缆长度 L     3 5 10 m
230V 系列无 cULus 认证。



安沃驰AVENTICS二位五通换向阀, 系列 ST-R422002214
锁定式    不可锁定
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
安装板安装
外壳    不锈钢
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
压缩空气接口型号    内螺纹
操作    机械式
结构特点     滑阀
操作     机械式
封闭方式，封闭类型     不可锁定
换向原理     5/2
密封原理     金属密封
额定流量Qn     280 l/min
工作压力范围     -0.95 ... 10 bar
控制压力 小/大     2 ... 10 bar
低 / 高环境温度     -15 ... 80 °C
介质温度范围     -15 ... 80 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
安装螺钉     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
重量     0.23kg
说明：本产品只可用经过润滑的压缩空气运行。

安沃驰AVENTICS单向阀, 系列 NR01-5340981100
结构形式    线路安装
阀门结构形式    提动阀
外壳    黄铜
密封件材料    丙烯树胶
Qn 1-2    1050 l/min
压缩空气连接    G 1/4
压缩空气接口 2    G 1/4
压缩空气接口 2 型号    内螺纹
压缩空气接口型号    内螺纹
结构特点     提动阀
工作压力范围     0.5 ... 15 bar
低 / 高环境温度     -10 ... 60 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
重量     0.168kg


安沃驰AVENTICS带锁紧螺母快插接头系列 NU2-1823391000
管接头类型    角度回转接头 1倍
外壳    黄铜
密封件材料    聚氯乙烯
压缩空气连接    G 1/8
压缩空气接口 2    φ 4
压缩空气接口 2 型号    带锁紧螺母的快接插头
压缩空气接口型号    外螺纹
工作压力范围     -0.95 ... 15 bar
低 / 高环境温度     -10 ... 70 °C
每件数的重量     0.034kg



安沃驰AVENTICS接头系列 NU2-1823391002
角度回转接头 1倍外螺纹G 1/4带锁紧螺母的快接插头 4NU2-S-RW1
管接头类型    角度回转接头 1倍
外壳    黄铜
密封件材料    聚氯乙烯
压缩空气连接    G 1/4
压缩空气接口 2     4
压缩空气接口 2 型号    带锁紧螺母的快接插头
压缩空气接口型号    外螺纹
工作压力范围     -0.95 ... 15 bar
低 / 高环境温度     -10 ... 70 °C
每件数的重量     0.047kg



安沃驰AVENTICS耳轴支架 MT4, 系列 CM1-1827003994
活塞直径    63 mm
材料    铝（已锻造）
用于系列    PRA



安沃驰AVENTICS工业缓冲器, 系列 SA1-MA-R412010325
固定螺纹    M25x1,5
可调节的
行程    25 mm
冲击    钢
防尘圈    聚氨酯
低 / 高环境温度     -20 ... 80 °C
介质     机油
小/大碰撞速度     0.1 ... 6 m/s
固定     锁母
重量     0.29kg
气缸管子     钢, 盐浴氮碳共渗 钢, 黑色氧化处理
活塞杆     不锈钢, 打磨和硬化
锁母     钢, 盐浴氮碳共渗 钢, 黑色氧化处理
固定环     钢, 硬化和黑色氧化处理
防尘圈     聚氨酯



安沃驰AVENTICS微型气缸, 系列 MNI-5226634250
ISO 6432φ 25 mm接口 G 1/8双作用式带磁性活塞缓冲 弹性聚合衬套位于悬挂固定装置中活塞杆 外螺纹
实用原则    双作用式
缓冲    弹性
磁性销钉    带磁性活塞
活塞直径    25 mm
活塞杆螺纹    M10x1,25
标准化    ISO 6432
行程    25 mm
密封件材料    丙烯树胶,聚氨酯
防尘圈    聚氨酯
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
标准     ISO 6432
压缩空气连接     内螺纹
工作压力范围     1 ... 10 bar
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
重量     0.3kg
气缸管子     不锈钢
活塞杆     不锈钢
活塞     黄铜, 铝材
前端盖板     铝材, 阳极氧化处理
后盖     铝材, 阳极氧化处理
密封     丙烯树胶 聚氨酯
锁紧环螺母     钢, 镀锌
用于活塞杆的特殊螺母     钢, 镀锌
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
磁性传感器必需的紧固零件

安沃驰AVENTICS型材气缸R480061491
PRA-DA-040-0300-0-2-2-1-1-1-BAS
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
PRA系列型材气缸-PRA系列
活塞直径 040 活塞直径40
行程 0300 行程单位：mm
螺纹 0 ISO螺纹
缓冲 2 气动缓冲
活塞 2 带磁环的活塞
活塞杆 1 单
密封件 1 密封件-标准PUR（-20°C至80°C）
刮板  1 刮板-标准PUR
防腐 1 标准
活塞杆加长件 0 不带活塞杆加长件
ATEX 000 不带ATEX
耳轴安装 3 可变位置，可更换
定位耳轴支座 185
端盖 0 端盖未经表面处理
位置
端口位置前 0 0°（12h）
端口位置后 0 0°（12h）
配件
活塞杆支座 000 无支座
安装在前盖上 000 没有安装在前盖上
无安装方向 00
安装在后盖上 000 没有安装在后盖上
安装方向后 00 无安装
反向轴承 000 无反向轴承
导向装置 000 无导向装置，无锁紧元件
无传感器的 000 型传感器
传感器位置 00 无传感器位置
前盖配件 000 不带配件
后盖配件 000 不带配件
备件：
活塞杆 R480962719 PISTON ROD 040-0300-0-2-1-1-1
管道 R480964278 TUBE PRA-040-0300-0-1-1
耳轴安装件 1827003992 CM1-MT4-040-AL-FO-AN
维修包（2014年之后）R413000899 SPARE PART KIT PRA/TRB-040-ST


安沃驰AVENTICS紧凑型气缸, 系列 KPZ-0822390603
NFE 49004 16 mm接口 M5双作用式带磁性活塞缓冲 弹性活塞杆 不可扭转,带有前板, 可选连续的可选耐热的
活塞连杆改装    不可扭转,带有前板,可选连续的
实用原则    双作用式
缓冲    弹性
磁性销钉    带磁性活塞
活塞直径    16 mm
标准化    NFE 49004
行程    20 mm
密封件材料    腈－丁二烯－橡胶
防尘圈    聚氨酯
压缩空气连接    M5
压缩空气接口型号    内螺纹
抗温性    可选耐热的
标准     NFE 49004
压缩空气连接     内螺纹
低 / 高环境温度     -20 ... 80 °C
介质温度范围     -20 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
耐热型号防尘圈和密封的材料（环境温度范围：-10 °C ... 120 °C）为氟橡胶。


安沃驰AVENTICS二位三通换向阀, 系列 AP-0820408002
换向原理    3/2
结构特点    提动阀
滚轮
外壳    铝材
密封件材料    丙烯树胶
Qn 1-2    190 l/min
Qn 2-3    150 l/min
压缩空气 接口 人口    M5
压缩空气 接口 出口    M5
压缩空气接口型号    内螺纹
操作    机械式
结构特点     提动阀
操作     机械式
换向原理     3/2
工作压力范围     0 ... 10 bar
低 / 高环境温度     -30 ... 80 °C
介质温度范围     -30 ... 80 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
重量     0.05kg



安沃驰AVENTICS微型气缸, 系列 MNI-0822333505
ISO 6432φ 20 mm接口 G 1/8双作用式带磁性活塞缓冲 气动 可调节的集成式钩形安装件活塞杆 外螺纹ATEX 中可选
实用原则    双作用式
缓冲    气动
可调节的
磁性销钉    带磁性活塞
活塞直径    20 mm
活塞杆螺纹    M8
标准化    ISO 6432
行程    100 mm
密封件材料    丙烯树胶,聚氨酯
防尘圈    聚氨酯
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
标准     ISO 6432
压缩空气连接     内螺纹
工作压力范围     1 ... 10 bar
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
重量     0.25kg
气缸管子     不锈钢
活塞杆     不锈钢
活塞     黄铜, 铝材
前端盖板     铝材, 阳极氧化处理
后盖     铝材, 阳极氧化处理
密封     丙烯树胶 聚氨酯
锁紧环螺母     钢, 镀锌
用于活塞杆的特殊螺母     钢, 镀锌
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.
磁性传感器必需的紧固零件




安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列-0822121003
ISO 15552φ 40 mm接口 G 1/4双作用式带磁性活塞缓冲 气动 可调节的活塞杆 外螺纹ATEX 中可选
实用原则    双作用式
缓冲    气动
可调节的
磁性销钉    带磁性活塞
活塞直径    40 mm
活塞杆螺纹    M12x1,25
标准化    ISO 15552
行程    80 mm
密封件材料    聚氨酯
防尘圈    聚氨酯
ATEX 中可选
压缩空气连接    G 1/4
压缩空气接口型号    内螺纹
标准     ISO 15552
合格证书     ATEX 中可选
压缩空气连接     内螺纹
工作压力范围     1.5 ... 10 bar
低 / 高环境温度     -20 ... 80 °C
介质温度范围     -20 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
前端盖板     铝材-压铸件
后盖     铝材-压铸件
密封     聚氨酯
用于活塞杆的特殊螺母     钢, 镀锌
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406001
φ 8 mm接口 M5单作用式，不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则    单作用式，不受压缩回
缓冲    弹性
活塞直径    8 mm
行程    4 mm
压缩空气连接    M5
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
重量     0.017 kg
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406332
φ25 mm接口 G 1/8单作用式，不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则    单作用式，不受压缩回
缓冲    弹性
活塞直径    25 mm
活塞杆螺纹    M5
行程    25 mm
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
重量     0.218 kg
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406350
φ40 mm接口 G 1/8单作用式，不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则    单作用式，不受压缩回
缓冲    弹性
活塞直径    40 mm
活塞杆螺纹    M6
行程    5 mm
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
重量     0.225 kg
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406371
φ63 mm接口 G 1/8单作用式，不受压缩回缓冲 弹性活塞杆 内螺纹
实用原则    单作用式，不受压缩回
缓冲    弹性
活塞直径    63 mm
活塞杆螺纹    M8
行程    10 mm
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
重量     0.458 kg
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
用于0822406310材料的活塞：聚氨酯

安沃驰AVENTICS安装板, 系列 AS2-MBR-...-W01-R412006368
密封件材料    丙烯树胶
材料    钢
低 / 高环境温度     -10 ... 50 °C
重量     0.065 kg
要安装固定板 W01，必须卸下维修单元的后盖。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010627
φ 20 mm接口 M5双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹
实用原则    双作用式
缓冲    弹性
磁性销钉    带磁性活塞
活塞直径    20 mm
活塞杆螺纹    M5
行程    50 mm
防尘圈    聚氨酯
压缩空气连接    M5
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
材料
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010642
实用原则    双作用式
缓冲    弹性
磁性销钉    带磁性活塞
活塞直径    32 mm
活塞杆螺纹    M6
行程    15 mm
防尘圈    聚氨酯
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
材料
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010721
接口 M5双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装    无旋转
实用原则    双作用式
缓冲    弹性
活塞直径    20 mm
行程    10 mm
防尘圈    聚氨酯
压缩空气连接    M5
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
材料
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010741
接口 G 1/8双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装    无旋转
实用原则    双作用式
缓冲    弹性
活塞直径    32 mm
行程    10 mm
防尘圈    聚氨酯
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
材料
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010774
接口 G 1/8双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装    无旋转
实用原则    双作用式
缓冲    弹性
活塞直径    63 mm
行程    25 mm
防尘圈    聚氨酯
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
材料
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010847
接口 G 1/8双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装    无旋转
实用原则    双作用式
缓冲    弹性
磁性销钉    带磁性活塞
活塞直径    32 mm
行程    50 mm
防尘圈    聚氨酯
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
材料
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010823
接口 M5双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装    无旋转
实用原则    双作用式
缓冲    弹性
磁性销钉    带磁性活塞
活塞直径    20 mm
行程    20 mm
防尘圈    聚氨酯
压缩空气连接    M5
压缩空气接口型号    内螺纹
压缩空气连接     内螺纹
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
材料
气缸管子     铝材, 阳极氧化处理
活塞杆     不锈钢
活塞     晴纶橡胶
前端盖板     黄铜 铝材
后盖     铝材
防尘圈     聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位三通阀，LS04-AF 系列-R422103582
2x3/2Qn = 310 l/min常闭/常闭管式连接压缩空气 接口 出口 : φ 6电气连接 : 多芯插头, M8, 3-針手动控制装置 : 按钮式先导 : 内部
换向原理    2x3/2
结构特点    滑阀
外壳    聚甲醛
密封件材料    丙烯树胶,氢化-腈-树胶,聚氨酯
标准化电路接口    DIN EN 60947-5-2
防护等级    IP65
芯数    3-針
接口尺寸    M8
类型    多芯插头
额定流量Qn    310 l/min
压缩空气 接口 人口     6
压缩空气 接口 出口     6
工作电压DC    24 V
操作    电子
结构特点     滑阀
操作     电子
先导     内部
密封原理     软密封
工作压力范围     3 ... 7 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
标准化电路接口     DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子     等级 III
防护等级 带接口     IP65
保护电路     Z-二极管
发光二极管状态显示     黄色
暂载率     100 %
接通时间型号     12 ms
关闭时间型号     15 ms
无用发射符合     EN 61000-6-4:2002
抗干扰性符合     IEC 61000-6-2:2005
固定螺栓     M3
拧紧螺栓的小扭力     0.5 Nm
重量     0.064 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
100％ 的占空比仅适用于单个阀。

AVENTICS AP/ST系列配电盘阀门的操控单元 R412012745
GREY
规格
类型带两个卡槽位置的旋转开关
低环境温度-30 °C
高环境温度70 °C
重量0.02 kg

安沃驰AVENTICSAP/ST系列配电盘阀门的操控单元
类型    颜色    重量        物料号
按扭    红色    0.011 kg    R412012734
按扭    黑色    0.011 kg    R412012735
按扭    黄色    0.011 kg    R412012736
按扭    绿色    0.011 kg    R412012737
蘑菇形按钮    红色    0.024 kg    R412012738
蘑菇形按钮    绿色    0.024 kg    R412012739
蘑菇形按钮    黄色    0.024 kg    R412012740
带棘爪的蘑菇形按钮和旋转松开    红色    0.047 kg  R412012741
控制杆开关    红色    0.014 kg    R412012742
控制杆开关    白色    0.014 kg    R412012743
带两个卡槽位置的旋转开关    红色    0.02 kg    R412012744
带两个卡槽位置的旋转开关    灰色    0.02 kg    R412012745
带凹槽和旋转去联锁装置的按键    黑色    0.032 kg    R412012748
带两个钥匙的旋转锁    灰色    0.05 kg    2)    R412012746
带两个钥匙的旋转锁    灰色    0.05 kg    3)    R412015479

低 / 高环境温度     -30 ... 70 °C
将一个ST配电盘阀与一个操作元件组装，可形成一个紧停控制装置。必须遵守EG机器指令2006/42/EG以及标准EN ISO 13850和EN ISO 13849中的相关规定。EN ISO 13849中定义ST配电盘阀为一个单管路部件。对于更高的性能等级（c、d、e）必须使用更坚固的结构。


AVENTICS安沃驰2x二位三通 换向阀, 系列 AV05-R422103009
2x3/2Qn = 600 l/min常开/常开底板连接手动控制装置 : 按钮式双线圈先导 : 外部的
操作元件    双线圈
换向原理    2x3/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-丙烯腈-树胶
防护等级    IP65
Qn 1-2    600 l/min
Qn 2-3    520 l/min
额定流量Qn    600 l/min
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
先导     外部的
密封原理     软密封
组合原理（闭锁原理）     底板原理
工作压力范围     -0,9 ... 10 bar
控制压力 小/大     3 ... 8 bar
低 / 高环境温度     -10 ... 60 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
颗粒大小 max.     40 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量 2-3     520 l/min
先导排气     带先导集中排气
防护等级 带接口     IP65
发光二极管状态显示     黄色
暂载率     100 %
接通时间型号     16 ms
关闭时间型号     25 ms
固定螺栓     内六角螺钉 (TORX) ISO 10664 - 8
拧紧螺栓的小扭力     0,5 Nm
启动力矩公差     ±0,1 mT
重量     0,064 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 AV05-R422103013
操作元件    单线圈
复位型    带空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-丙烯腈-树胶
防护等级    IP65
Qn 1-2    700 l/min
Qn 2-3    600 l/min
额定流量Qn    700 l/min
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
先导     外部的
密封原理     软密封
组合原理（闭锁原理）     底板原理
工作压力范围     -0,9 ... 10 bar
控制压力 小/大     3 ... 8 bar
低 / 高环境温度     -10 ... 60 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
颗粒大小 max.     40 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     700 l/min
额定流量 1-2     700 l/min
额定流量 2-3     600 l/min
先导排气     带先导集中排气
防护等级 带接口     IP65
发光二极管状态显示     黄色
暂载率     100 %
固定螺栓     内六角螺钉 (TORX) ISO 10664 - 8
拧紧螺栓的小扭力     0,5 Nm
启动力矩公差     ±0,1 mT
重量     0,061 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。



安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸2-5812180000
标准化    ISO 5599-1
尺寸    ISO 2
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀
外壳    铝材
密封件材料    丙烯树胶
防护等级    IP65
额定流量Qn    2700 l/min
压缩空气 接口 人口    按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口    按照标准ISO 5599-1制造的接地板
结构特点     滑阀
带有导线盒的基础阀门     不带先导阀的基阀
先导     外部的 内部
密封原理     软密封
组合原理（闭锁原理）     单重底板原理
连接类型     底板连接
标准     ISO 5599-1, ISO 2
ATEX 类型 G     2G Ex mb II T4
ATEX 类型 D     2D Ex tD A21 T130°C
工作压力范围     -0,95 ... 16 bar
控制压力 小/大     3 ... 16 bar
低 / 高环境温度     -20 ... 70 °C
介质温度范围     -20 ... 70 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     2700 l/min
流动电导系数C     10,8 l/(s*bar)
防护等级 带接口     IP65
暂载率     100 %
安装螺钉     带内六方
拧紧螺栓的小扭力     3,5 Nm
重量     0,42 kg
说明：通过把不含线圈基础阀门与CNOMO DO30系列的先导阀（伺服阀）以及ATEX线圈组合在一起，可以生产ATEX产品。ATEX-识别标记: 参见ATEX-Spulen（ATEX线圈）的目录页。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3-5813220000
标准化    ISO 5599-1
尺寸    ISO 3
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
外壳    铝材
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    B型 工业
类型    多芯插头
额定流量Qn    4800 l/min
压缩空气 接口 人口    按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口    按照标准ISO 5599-1制造的接地板
结构特点     滑阀
密封原理     软密封
组合原理（闭锁原理）     单重底板原理
连接类型     底板连接
标准     ISO 5599-1, ISO 3
控制压力 小/大     1,5 ... 10 bar
低 / 高环境温度     -15 ... 50 °C
介质温度范围     -15 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     4800 l/min
流动电导系数C     18,9 l/(s*bar)
防护等级 带接口     IP65
暂载率     100 %
接通时间型号     14 ms
关闭时间型号     14 ms
安装螺钉     带内六方
拧紧螺栓的小扭力     10 Nm
重量     1,01 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS四位五通换向阀, 系列 740-5727510220
换向原理    5/4
结构特点    膜片式中心阀
外壳    聚甲醛
密封件材料    丙烯树胶
标准化电路接口    EN 175301-803:2006
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    700 l/min
压缩空气 接口 人口     8x1
压缩空气 接口 出口     8x1
工作电压DC    24 V
操作    电子
结构特点     膜片式中心阀
操作     电子
先导     内部
密封原理     软密封
组合原理（闭锁原理）     盘式原理 单重底板原理
工作压力范围     3 ... 10 bar
低 / 高环境温度     -15 ... 50 °C
介质温度范围     -15 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     See table
标准化电路接口     EN 175301-803:2006
防护等级 带接口     IP65
反向极性保护     反极性保护
暂载率     100 %
接通时间型号     20 ms
关闭时间型号     54 ms
在多线路导线板上的组装     PRS-导线板
重量     0,547 kg
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：为确保阀门的工作性能，工作压力不应低于 3 bar ！
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060601
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     800 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的扭力     2 Nm
重量     0,172 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 TC08-R422100972
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    DIN EN 60947-5-2
防护等级    IP65
芯数    3-針
接口尺寸    M8
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     800 l/min
标准化电路接口     DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子     等级 III
防护等级 带接口     IP65
发光二极管状态显示     黄色
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2 Nm
重量     0,172 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS三位五通换向阀, 系列 IS12-0820027026
→Qn = 880 l/min →底板连接 →压缩空气 接口 出口: 按照标准ISO 5599-1制造的接地板 →电气连接: 多芯插头, ISO 4400,A型 →可以组装成块 →先导: 带CNOMO-连接板的引导阀 →手动控制装置: 未带制动, 锁定式 →双电磁线圈
标准 ISO 5599-1
结构特点 滑阀，零遮盖
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
控制压力小/大 2,5 bar / 10 bar
环境温度 小值/大值 -10°C / +50°C
低/高介质温度 -10°C / +60°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
防护等级带有接线盒 / 插头 IP 65
兼容性目录 见下表
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
重量 0,57kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。ATEX-标志:参见ATEX-线圈目录表。

安沃驰AVENTICS三位五通换向阀, 系列 IS12-0820027126
→Qn = 880 l/min →底板连接 →压缩空气 接口 出口: 按照标准ISO 5599-1制造的接地板 →电气连接: 多芯插头, ISO 4400,A型 →可以组装成块 →先导: 带CNOMO-连接板的引导阀 →手动控制装置: 未带制动, 锁定式 →双电磁线圈
标准 ISO 5599-1
结构特点 滑阀，零遮盖
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
控制压力小/大 2,5 bar / 10 bar
环境温度 小值/大值 -10°C / +50°C
低/高介质温度 -10°C / +60°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
防护等级带有接线盒 / 插头 IP 65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
重量 0.57kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。ATEX-标志:参见ATEX-线圈目录表。

安沃驰AVENTICS三位五通换向阀, 系列 IS12-0820027202
→Qn = 880 l/min →底板连接 →压缩空气 接口 出口: 按照标准ISO 5599-1制造的接地板 →电气连接: 多芯插头, ISO 4400,A型 →可以组装成块 →先导: 带有CNOMO-接口图的先导阀, 轴向结构 →手动控制装置: 未带制动, 锁定式 →双电磁线圈
标准 ISO 5599-1
结构特点 滑阀，零遮盖
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
控制压力小/大 2,5 bar / 10 bar
环境温度 小值/大值 -10°C / +50°C
低/高介质温度 -10°C / +60°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
防护等级带有接线盒 / 插头 IP 65
兼容性目录 14
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
重量 0,52kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS三位五通换向阀, 系列 IS12-0820027967
→Qn = 880 l/min →底板连接 →压缩空气 接口 出口: 按照标准ISO 5599-1制造的接地板 →电气连接: 多芯插头, ISO 4400,A型 →可以组装成块 →先导: 带有CNOMO-接口图的先导阀, 轴向结构 →手动控制装置: 未带制动, 锁定式 →双电磁线圈
标准 ISO 5599-1
结构特点 滑阀，零遮盖
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
控制压力小/大 2,5 bar / 10 bar
环境温度 小值/大值 -10°C / +50°C
低/高介质温度 -10°C / +60°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
防护等级带有接线盒 / 插头 IP 65
兼容性目录 14
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
重量 0,33kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS二位五通换向阀, 系列 RA14-0820023995
→Qn = 1400 l/min →管式连接 →压缩空气 接口 出口: G 1/4 →电气连接: 多芯插头, ISO 6952, B 型 →可以组装成块 →单稳, 双电磁线圈
结构特点 滑阀，零遮盖
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装 P-导线板, PRS-导线板
环境温度 小值/大值 +0°C / +50°C
低/高介质温度 -10°C / +50°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
标准化电路接口 ISO 6952
暂载率 100 %
重量 0.34kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
螺纹管套 黄铜
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 RA18-0820022029
→Qn = 700 l/min →管式连接 →压缩空气 接口 出口: G 1/8 →电气连接: 多芯插头, ISO 6952, B 型 →可以组装成块 →单稳, 双电磁线圈
结构特点 滑阀，零遮盖
先导 内部
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装 P-导线板, PRS-导线板
环境温度 小值/大值 +0°C / +50°C
低/高介质温度 -10°C / +50°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
标准化电路接口 ISO 6952
暂载率 100 %
重量 0.26kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
螺纹管套 黄铜
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 RA18-0820022502
→Qn = 700 l/min →管式连接 →压缩空气 接口 出口: G 1/8 →电气连接: 多芯插头, ISO 6952, B 型 →可以组装成块 →单稳, 双电磁线圈
结构特点 滑阀，零遮盖
先导 内部
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装 P-导线板, PRS-导线板
环境温度 小值/大值 +0°C / +50°C
低/高介质温度 -10°C / +50°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
标准化电路接口 ISO 6952
暂载率 100 %
重量 0.35kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
螺纹管套 黄铜
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS三位五通换向阀, 系列 IS12-0820028251
→Qn = 1700 - 2400 l/min →底板连接 →压缩空气 接口 出口: 按照标准ISO 5599-1制造的接地板 →电气连接: 多芯插头,ISO 4400, A型 →可以组装成块 →手动控制装置: 未带制动, 锁定式 →双电磁线圈
标准 ISO 5599-1
结构特点 滑阀，零遮盖
先导 内部
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
工作压力范围 2,8 bar / 10 bar
控制压力小/大 2,5 bar / 10 bar
环境温度 小值/大值 -10°C / +50°C
低/高介质温度 -10°C / +60°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
防护等级带有接线盒 / 插头 IP 65
兼容性目录 见下表
暂载率 100 %
安装螺钉 M6 带有内六角
拧紧螺栓的小扭力 4 Nm
重量 0.79kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 CD01-AL-0820052452
→Qn = 850 - 1000 l/min →预控阀的宽度: 15 mm →底板连接 →压缩空气 接口 出口: 按照标准DIN ISO 15407-1制造的接地板 →电子连接: 多芯插头, M12, 3-針 →可以组装成块 →手动控制装置: 按钮式
标准 ISO 15407-1
结构特点 滑阀，零遮盖
密封原理 软密封
组合原理
（闭锁原理）
底板原理
控制压力小/大 2,5 bar / 10 bar
环境温度 小值/大值 +0°C / +50°C
低/高介质温度 +0°C / +50°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
带先导集中排气
防护等级带接口 IP 65
保护电路 TVS-二极管
状态显示 发光二极管 黄色
暂载率 100 %
重量 0,28 kg
材料:
外壳 铝材, 阳极氧化处理
密封 丙烯树胶; 聚氨酯
正面板 聚酰胺
螺纹管套 铝材
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 RA14-0820023602
→Qn = 1400 l/min →管式连接 →压缩空气 接口 出口: G 1/4 →电气连接: 多芯插头, ISO 6952, B 型 →可以组装成块 →单稳, 双电磁线圈
结构特点 滑阀，零遮盖
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装 P-导线板, PRS-导线板
环境温度 小值/大值 +0°C / +50°C
低/高介质温度 -10°C / +50°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
标准化电路接口 ISO 6952
暂载率 100 %
重量 0.46kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
螺纹管套 黄铜
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS先导式单向阀5340053000
