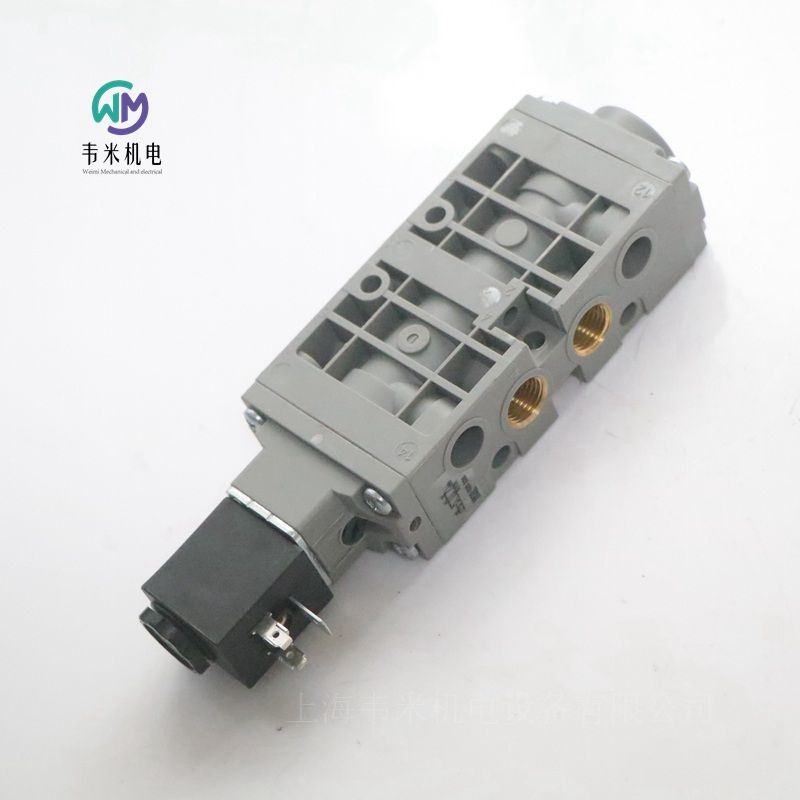

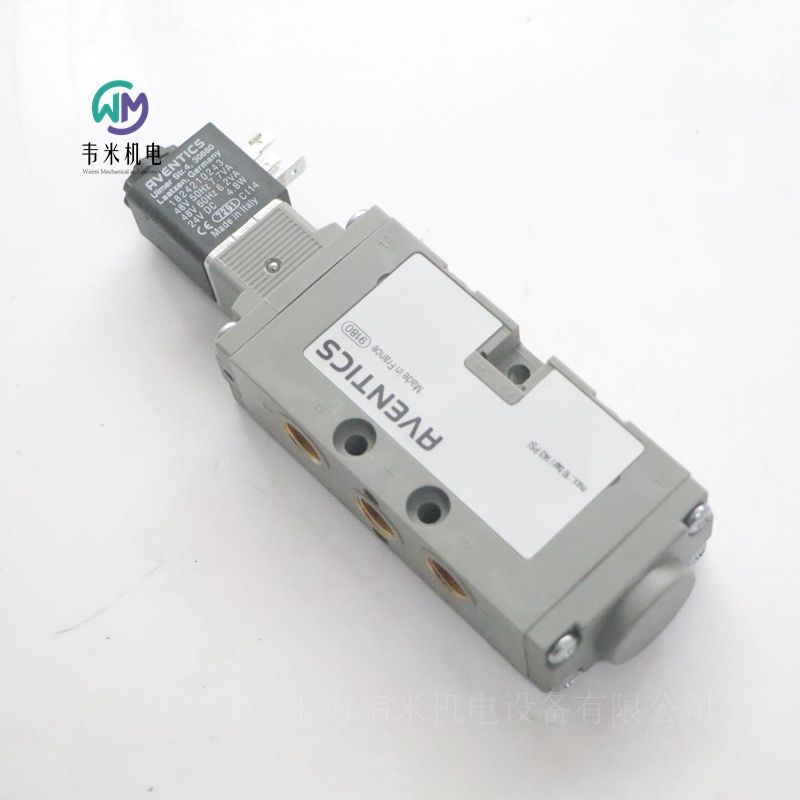

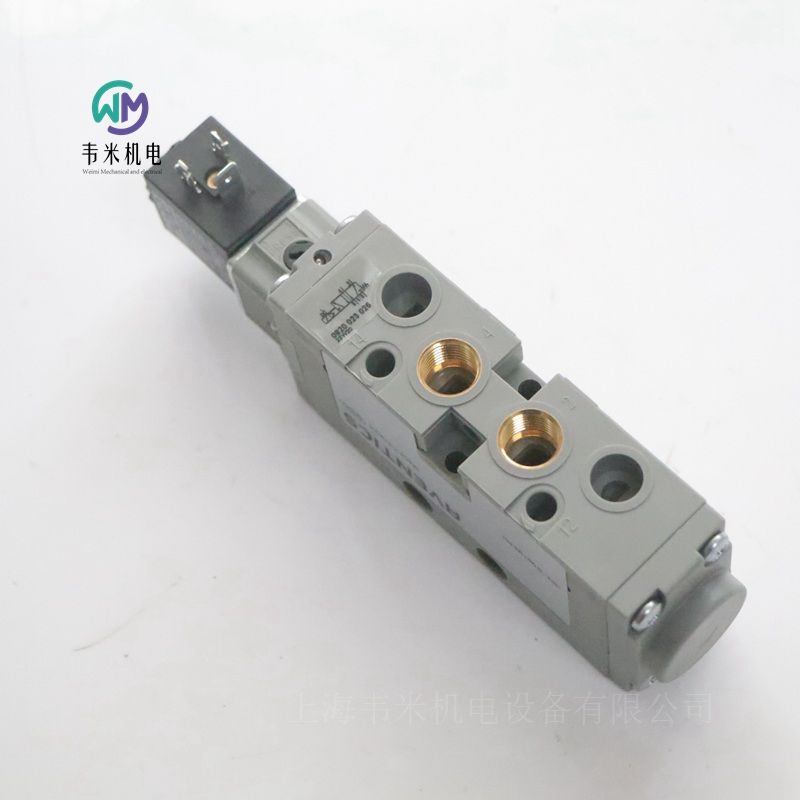

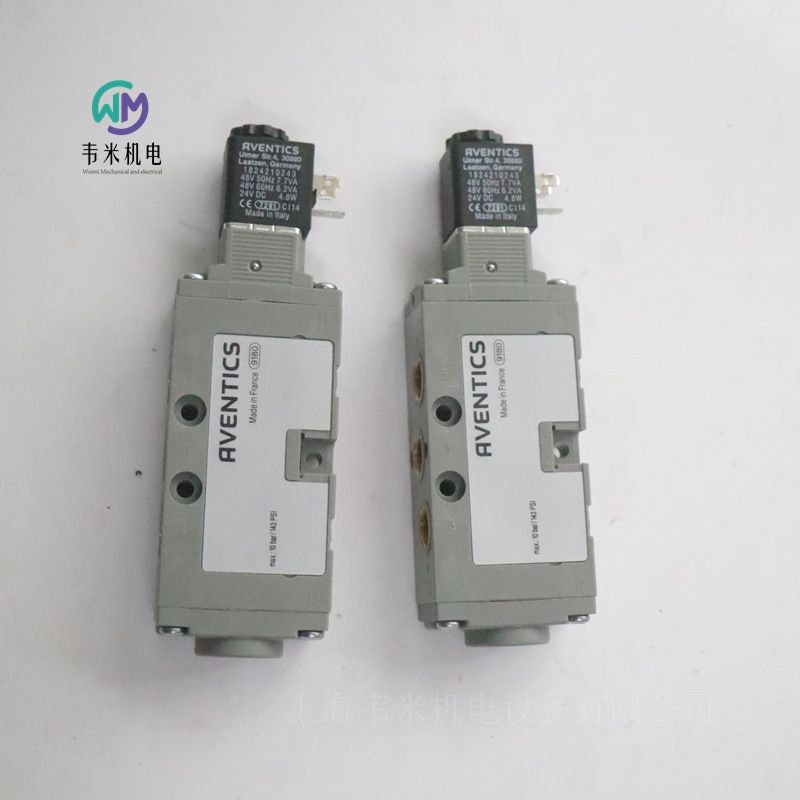

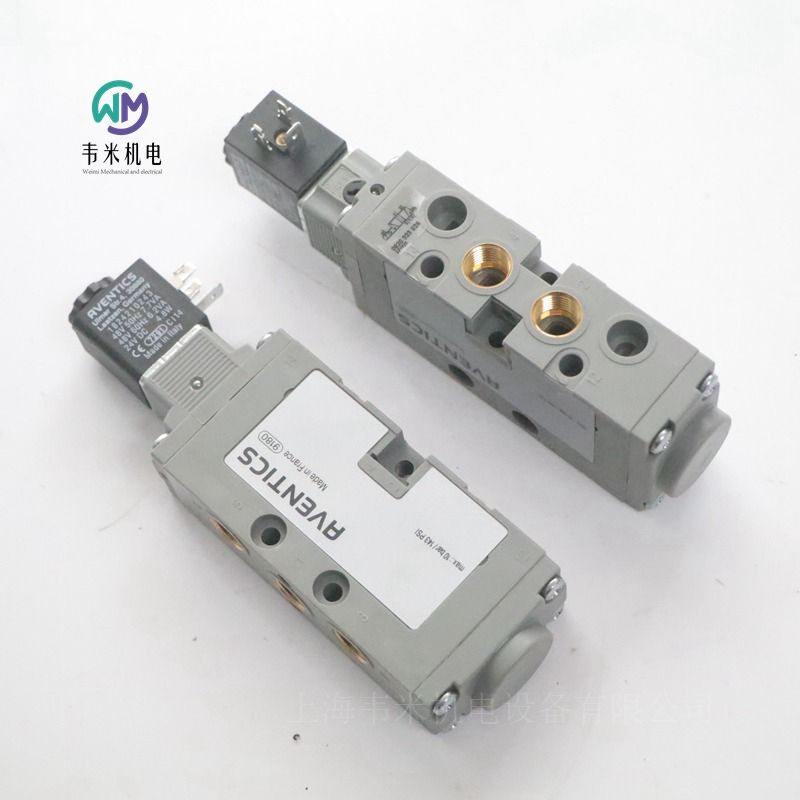

安沃驰气动电磁阀0820023026，法国产地，现货库存，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰AVENTICS二位五通换向阀, 系列 RA14-0820023026
结构特点滑阀，零遮盖
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
工作压力范围见下表
控制压力小/大见下表
环境温度 小值/大值+0°C / +50°C
低/高介质温度-10°C / +50°C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
标准化电路接口ISO 6952
防护等级带有接线盒 / 插头见下表
兼容性目录见下表
暂载率100 %
外壳聚酰胺
密封丙烯树胶
正面板聚酰胺
螺纹管套黄铜
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS三位五通换向阀, 系列 CD12-5725650220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 3800 l/min
Qn 2-3 3800 l/min
额定流量Qn 3800 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
暂载率  100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 740-5727400220
5/2
Qn = 700 l/min
管式连接
压缩空气 接口 出口 :  8x1
电气连接 : 多芯插头, EN 175301-803, A型
- 25 °C 耐低温
可以组装成块
手动控制装置 : 按钮式, 锁定式
带空气弹簧复位
先导 : 内部
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口  8x1
压缩空气 接口 出口  8x1
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
组合原理（闭锁原理）  单重底板原理 盘式原理
ATEX 类型 G  II 3G3D EEX nA IIB T4 IP65 T125 °C X
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -25 ... 50 °C
介质温度范围  -25 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  See table
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  17 ms
关闭时间型号  24 ms
在多线路导线板上的组装  PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 740-5727455302
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 950 l/min
压缩空气 接口 人口  10x1
压缩空气 接口 出口  10x1
操作 电子
抗温性 - 25 °C 耐低温
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
组合原理（闭锁原理）  单重底板原理 盘式原理
ATEX 类型 G  II 3G3D EEX nA IIB T4 IP65 T125 °C X
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -25 ... 50 °C
介质温度范围  -25 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  17 ms
关闭时间型号  24 ms
在多线路导线板上的组装  PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位四通换向阀, 系列 840-5728450620
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 4/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
额定流量Qn 200 l/min
压缩空气 接口 人口  6x1
压缩空气 接口 出口  6
工作电压DC 24 V
操作 电子
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  1,8 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  200 l/min
标准化电路接口  EN 175301-803, C型
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  12 ms
关闭时间型号  12 ms
在多线路导线板上的组装  PRS-导线板
电压小于 50 V DC 则不带保护触点。
大工作压力取决于环境温度。以下数值适用：:- 15 °C ... 60 °C ： 1.5 bar ... 8 bar 可运行的工作压力。:- 15 °C ... 40 °C ： 1.5 bar ... 10 bar 可运行的工作压力。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006200
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  28 cm3
滤清器滤芯  可替换
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -

安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006221
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 25 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 2600 l/min
压缩空气连接 G 3/8
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  28 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  7 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007185
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007208
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压关闭
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
透视玻璃 配有可视玻璃
锁定式 锁定式
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 3/8
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007210
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS标准-喷雾润滑器, 系列 AS3-LBS-R412007231
组成部分 标准-喷雾润滑器
加油方式 运行时的半自动加油,手动加油
防护罩 带有保护杯
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 8000 l/min
压缩空气连接 G 1/2
结构特点  油雾润滑器, 可以组装成块
组成部分  标准-喷雾润滑器
安装位置  垂直
合格证书  适合ATEX
工作压力范围  0,5 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
油雾器的集水杯容积  80 cm3
加油方式  运行时的半自动加油 手动加油
加油速度为每分钟 1000 升  1-2 滴
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
只能使用带舌簧触点的ST6型传感器进行电子水平监控，供货范围包括传感器座。
传感器不包括在供货范围内，传感器安装准备已就绪。
整个已设置的滴水量进入压力系统
大工作压力为 10 bar 时，可在运行时人工加注机油。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS2-BAV-R412006256
锁定式 锁定式
结构特点 提动阀
 管状端头
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点  提动阀
操作  机械式
封闭方式，封闭类型  锁定式
操作元件  管状端头
密封原理  软密封
合格证书  适合ATEX
工作压力范围  0 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
颗粒大小 max.  25 μm
重量  0,206 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
适用于在 1、2、21、22 Ex 区内使用

安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS2-BAV-R412006257
锁定式 锁定式
结构特点 提动阀
 管状端头
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
压缩空气 接口 人口 G 3/8
压缩空气 接口 出口 G 3/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点  提动阀
操作  机械式
封闭方式，封闭类型  锁定式
操作元件  管状端头
密封原理  软密封
合格证书  适合ATEX
工作压力范围  0 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
颗粒大小 max.  25 μm
重量  0,206 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
适用于在 1、2、21、22 Ex 区内使用

安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS2-BAV-R412006261
锁定式 锁定式
结构特点 提动阀
 管状端头
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
压缩空气 接口 人口 G 3/8
压缩空气 接口 出口 G 3/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点  提动阀
操作  机械式
封闭方式，封闭类型  锁定式
操作元件  管状端头
密封原理  软密封
合格证书  适合ATEX
工作压力范围  0 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
颗粒大小 max.  25 μm
重量  0,206 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
适用于在 1、2、21、22 Ex 区内使用


安沃驰AVENTICS二位三通换向阀，电气操作, 系列 AS2-SOV-R412006269
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
额定流量Qn 2000 l/min
压缩空气 接口 人口 G 3/8
压缩空气 接口 出口 G 3/8
工作电压DC 24 V
结构特点  提动阀, 可以组装成块
组成部分  二位三通换向阀，电气操作
额定流量 1-2  2000 l/min
额定流量 2-3  380 l/min
工作压力范围  See table
介质  压缩空气 中性气体
介质温度范围  -10 ... 50 °C
低 / 高环境温度  -10 ... 50 °C
密封原理  软密封
颗粒大小 max.  25 μm
根据标准 DIN EN 61140 评定的保护等级（安全等级） 带插头  See table
重量  0,219 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
ATEX可选： ATEX 标志取决于选择的先导阀。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。

安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS3-BAV-R412007261
锁定式 锁定式
结构特点 球阀
 管状端头
外壳 聚酰胺
密封件材料 聚四氟乙烯
 适合ATEX
Qn 1-2 11000 l/min
Qn 2-3 130 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
压缩空气接口型号 内螺纹
操作 机械式
结构特点  球阀
操作  机械式
封闭方式，封闭类型  锁定式
操作元件  管状端头
密封原理  金属密封
合格证书  适合ATEX
工作压力范围  0 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
颗粒大小 max.  25 μm
重量  0,446 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

安沃驰AVENTICS二位三通换向阀，电气操作, 系列 AS3-SOV-R412007269
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
Qn 1-2 4500 l/min
Qn 2-3 3200 l/min
额定流量Qn 4500 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
结构特点  提动阀, 可以组装成块
组成部分  二位三通换向阀，电气操作
额定流量  4500 l/min
额定流量 1-2  4500 l/min
额定流量 2-3  3200 l/min
介质  压缩空气 中性气体
介质温度范围  -10 ... 50 °C
低 / 高环境温度  -10 ... 50 °C
密封原理  软密封
颗粒大小 max.  25 μm
根据标准 DIN EN 61140 评定的保护等级（安全等级） 带插头  IP65
重量  0,459 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
ATEX可选： ATEX 标志取决于选择的先导阀。
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰气动电磁阀0820023026
