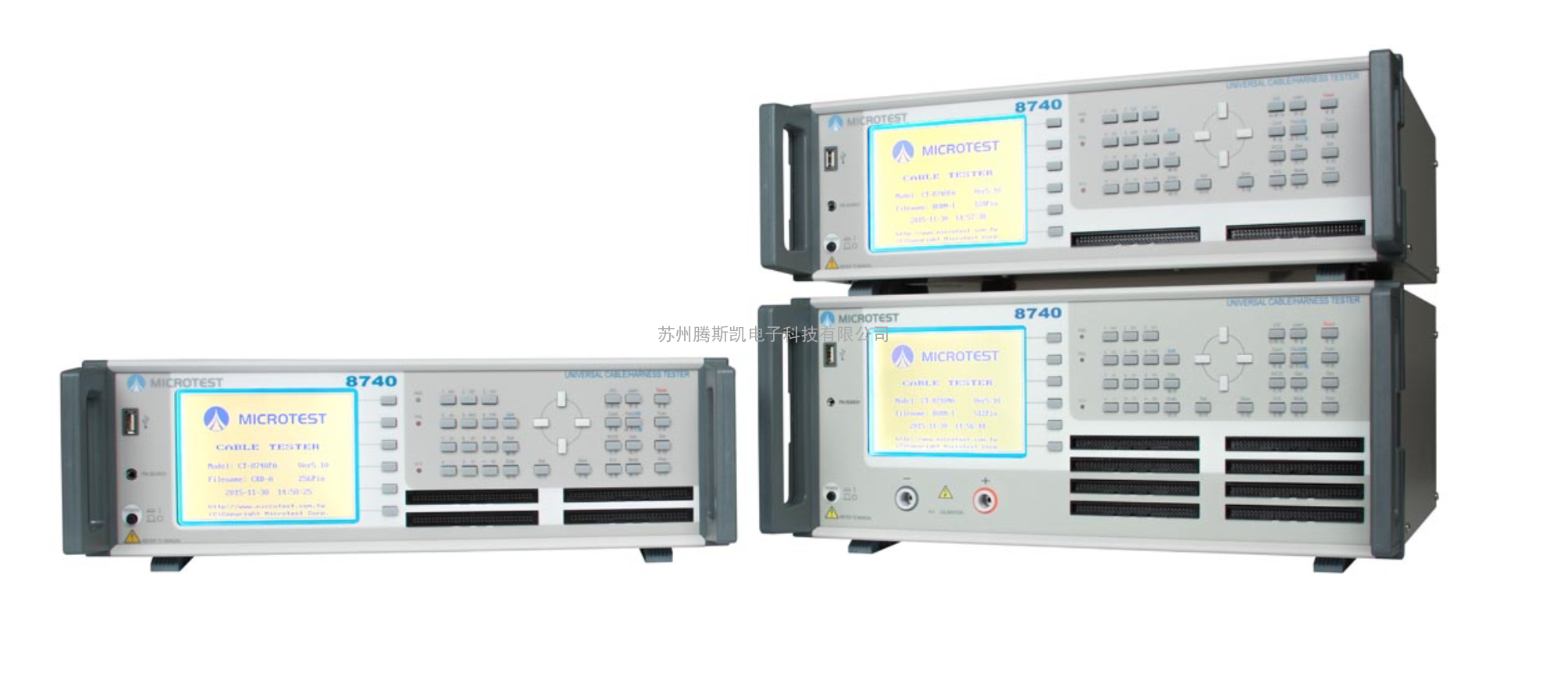

在生產線纜線材的焊錫過程中，線纜與連接器連結時*常發生開路/短路/冷焊/空焊等加工不良，是線纜品檢中*常見的問題，而線纜有毛邊破皮等品質瑕疵，將造成絕緣不良。益和8740專業線材測試儀器，測點數有128/256/512點。並分成8740N、8740NA(8740NAC)、8740FA等三種機款，不同在於AC/DC高壓量測數值範圍不同。其中8740NAC更是專門為量測TYPE-C所量身訂做的機種。8740NAC另可搭配電流源擴充盒，主要提供高乘載電流檢測功能。

8740 量測線材主要測試項目包含:短斷路、導通阻抗、被動元件、AC耐壓、DC絕緣/耐壓、瞬間導通和瞬間短斷路(亦即線材搖擺測試)。亦能支援多物同測及循序測試，以Remote Port搭配自動化產線進行連接器的成品檢驗，免去人工作業的時間，縮短檢驗時間，提高產量。可應用在各種線材、連接器、及連接器與線材結合的成品測試，滿足各式線材多點位的測試需求。


• 測試點數 128/256/512 點數
• 測試設定檔案數達500組以上
• 多物測試:標準4個/擴充後14個
• 多物循序測試,辨別不良步驟
• 連接器正反向自動辨識
• 電容極性/二極體漏電流測試
• 快速DC 高絕緣阻抗測試
• 快速AC/DC 耐壓測試
• 線材單邊測試/單邊絕緣測試
• 短斷路/低阻導通/元件測試
• 更寬廣的短斷路阻抗測試範圍 2k ~ 100kΩ
• 高速瞬間短斷路/導通測試
• USB接口(檔案存取/測試結果儲存/軟體更新)
• 可外接揚聲器/耳機
• LCD對比/聲音大小可調節
• 可外接DC定電流盒做線材壓降量

量測數據

型號	8740N	8740NA	8740FA
AC 高壓	-	100 ~ 700V	100-1000V
DC 高壓	50 ~ 1000V	50 ~ 1000V	50-1500V
AC 高壓漏電流	0.01mA ~5mA
DC 高壓漏電流	0.1µA ~ 1000µA
DC 高壓絕緣	1MΩ ~ 1GΩ
高壓輸出準確度	±5%
高壓量測精準度	±5%
額定輸出	5Vdc
低壓電阻量測	0.1Ω ~ 2MΩ
量測接點	128/256/512 點	128/256/512 點	128/256 點
基本量測時間	0.01秒
測試掃描模式	自動 / 手動 / 外部
量測訊號	低電壓量測訊號
線材規格要求	*大容許電容量 1μF
控制面版	系統 / 快速 / 編輯 / 功能按鍵群組
指示器	Pass / Fail ( LED) / 紅綠指示燈 / 畫面顯示 / 聲響

規格

電源需求	固定電壓 115 / 230 Vac ±10%
	頻率 60 / 50 Hz
液晶螢幕顯示	320*240 解析度圖形液晶顯示
介面	印表機埠 / 遠端控制埠 / USB
儲存記憶體	*多可儲存500組測試設定檔案
啟動方式	手動、 自動、 Remote Control
操作環境	Temperature :15℃ ~ 35℃  Humidity : RH≦75%
外觀尺寸 (W*H*D)	8740(128) - 435x145x406 mm 8740(256) - 435x145x406 mm 8740(512) - 435x190x406 mm
重量	8740(128) - 8.44 kg 8740(256) - 9.3 kg 8740(512) - 14 kg

測試功能

測試功能項目	量測範圍
斷/短路	2KΩ ~ 100KΩ
瞬間短斷路測試	2KΩ ~ 100KΩ
短斷路端點判斷	可判斷短斷路端點
導通	Max.50.0Ω
電阻	Max.10MΩ
電容	10pF ~ 1µF
二極體	0 - 7V
絕緣	1MΩ ~ 1GΩ
單邊測試	可單邊測試
AC 高壓漏電流	0.01mA ~5mA
DC 高壓漏電流	0.1µA ~ 1000µA

進階功能項目

可程式化連續測試
自動找點
自動診斷

應用範圍

HDMI線材、USB線材、訊號線、各式線材、各式連接器
