反馈大体积混凝土温度监控重要性及仪器推荐
发布时间：2024-09-10 11:34:02
大体积混凝土温度监控重要性及仪器推荐
大体积混凝土温度控制的重要性：
整体浇筑的大体积混凝土结构在养护期间,将主要产生两种变形:因降温而产生的温度收缩变形及因水泥水化作用而产生的水化收缩变形,这些变形在受到约束的条件下,将在结构内部及其表面产生拉应力。当拉应力超过混凝土相应龄期的抗拉强度时,结构开裂。因此,在大体积混凝土施工过程中,为避免产生过大的温度应力,防止温度裂缝的产生或把裂缝控制在某个界限内,必须进行温度控制。大体积混凝土温度控制是确保工程质量和使用寿命的重要手段之一。温度过高可能导致混凝土的热裂和强度降低，从而影响工程的使用寿命。而大体积混凝土的混凝土温度控制是确保混凝土能够适应结构应力变化，从而保证结构的安全性和可靠性。因此，在设计和执行大体积混凝土工程时，必须注重温度控制，以确保工程完好无损、使用寿命长久。
一、大体积混凝土无线测温仪
| 仪器名称 | 仪器型号 | 监测内容 |
| 混凝土无线测温仪 | BL-TW80（8通道） | 实时采集监测8支温度传感器；8通道/台采集仪，可任意组合成16通道、32通道等 |
| 高精度测温传感器 | 含5米测温线及8米延长线 | 监测大体积混凝土水泥水化热过程的实时温度 |
| 配套监测软件 | 远程实时在线显示现场温度变化，方便管理人员远程进行项目管理工作。 |
BL-TW80 混凝土无线测温仪的特点：
大屏幕液晶显示功能，随时查看温度数据单采集器可测八通道温度
仪器标配4采集器共计32通道测温点，可选配扩展更多采集器
超长待机，充满电可连续工作两个月以上，
低功耗设计，自动休眠功能
专用PC端软件，集成数据查看、曲线显示、报表导出等多项功能
Android智能手机专用软件，随时随地查看温度数据、曲线等
GSM网络模块上传数据，无距离限制
433M无线传输空旷环境下，传输距离1000米
全数字调校,可对零点误差、满度误差进行修正
在线测量，实时监测，性能稳定可靠
传感器可互换，性能稳定，误差小
时间显示和自动校准，测温数据自动存储，可随时查询数据
多种工作模式，可满足不同工况下的测温
BL-TW80 混凝土无线测温仪的应用领域：
客运专线、高速铁路工程中大体积混凝土箱梁养护测温公路、铁路建筑施工中桥梁及桥墩浇筑时的温度监测
高层建筑大体积混凝土低基承台、框架浇筑时的温度监控
水利施工中大体积混凝土大坝坝体温度监控等
BL-TW80 混凝土无线测温仪符合标准：
GB50496-2009《大体积混凝土施工规范》GB/T51028-2014《大体积混凝土温度测控技术规范》
BL-TW80 混凝土无线测温仪技术参数：
| 功能 | 参数 |
| 测温范围 | -30~150℃ |
| 测温精度 | ±0.3℃ |
| 测温点数 | 无限制 |
| 通信频率 | 433MHz（ISM）/GPRS网络 |
| 传输距离 | 射频：空旷地1000米；GPRS：无限制 |
| 记录条数 | 16000条 |
| 供电 | 专用锂电 |
| 电池续航 | ≥60天 |
| 外形尺寸 | 140×105×45mm |
二、大体积混凝土应力应变温度监测
| 仪器名称 | 仪器型号 | 监测内容 |
| 八通道数据采集仪 | BLT-DN08 | 12V供电,4G通讯,1拖8,可接振弦、差阻、智能、电流/电压等类型的传感器 |
| 振弦埋入式应变计 | BLT-10 | 监测混凝土水泥水化热过程的应力应变的变化，同时进行同步测温。测量范围 :±1500(με),测量精度：≈0.1%F.S；同步测温，测温范围：-40℃～+85℃，测量精度：±0.5℃ |
| 远程在线监测客户端软件 | 远程实时在线显示现场温度变化，方便管理人员远程进行项目管理工作。 |

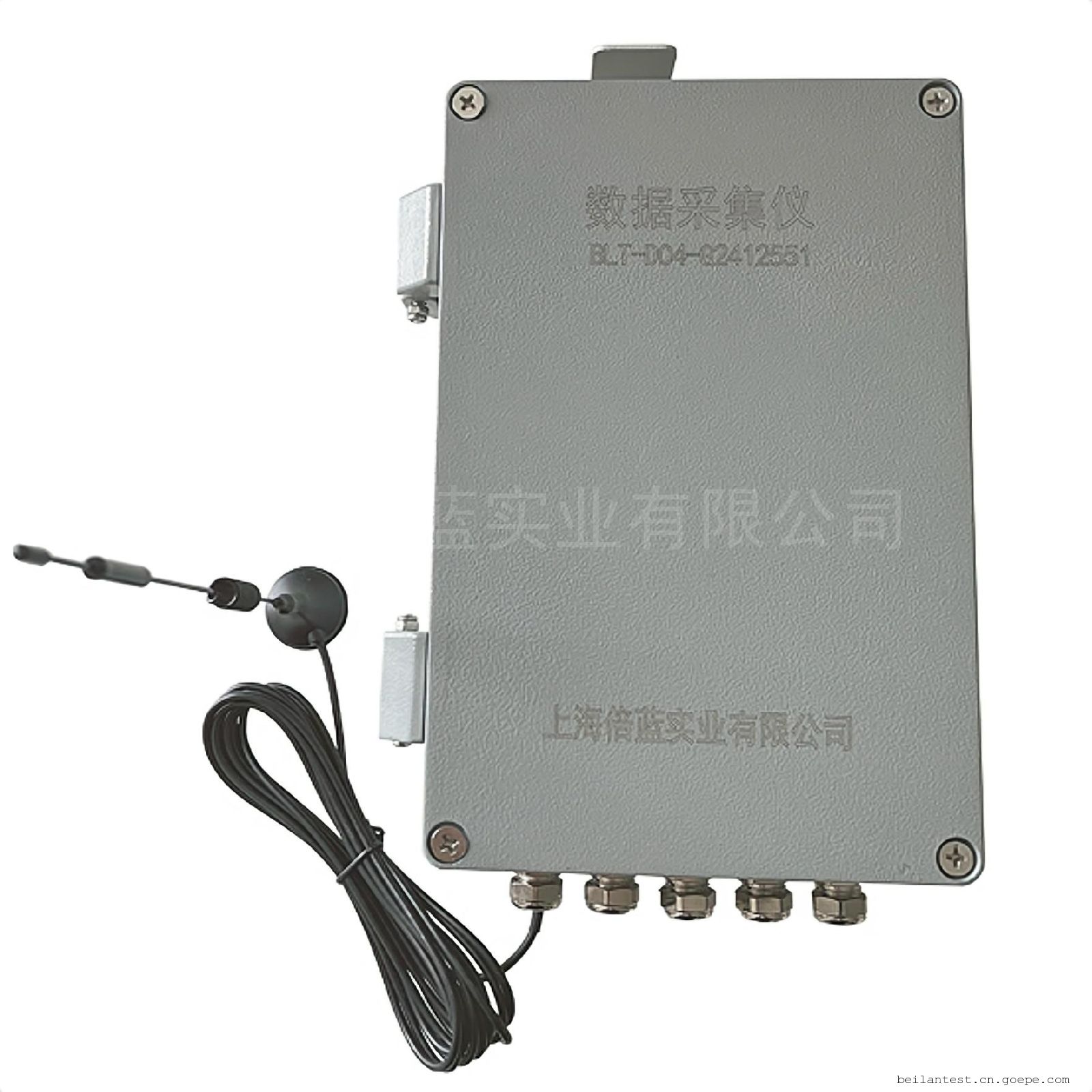

2.1、BLT-DN08-G型八通道数据采集仪
用途
BLT-DN08-G型八通道数据采集仪，由高性能低功耗32位ARM内核微处理器为核心，将电源、测量、传输、存储等集成在一个模块里，测量通道可编程组合，传感器任意混接，适用于自动采集振弦、差阻、电流电压、数字量类传感器信号，具有故障诊断、定时测量、自动休眠、测量数据存储等功能。其测量精度高、功能齐全、抗干扰能力强、适应长期运行。内置4G无线全网通通讯模块，传输距离无线，广泛适用于隧道、边坡、桥梁、市政、建筑、地铁等行业。
技术指标
| 测量项目 | 测量范围 |
| 频率测量范围 | 400HZ-6000HZ |
| 频率测量灵敏度 | ±0.1HZ |
| 电阻测量范围 | 0Ω-1000Ω |
| 电阻测量灵敏度 | ±0.0001Ω |
| 电压测量范围 | -5V- +5V |
| 电压测量灵敏度 | ±0.1mV |
| 电流测量范围 | 4mA-20mA |
| 电流测量灵敏度 | ±0.01mA |
| 测量通道数 | 8支（通道可编程设置） |
| 输出电压 | +5V/+12V/+24V |
| 储存温度 | -30~+72℃ |

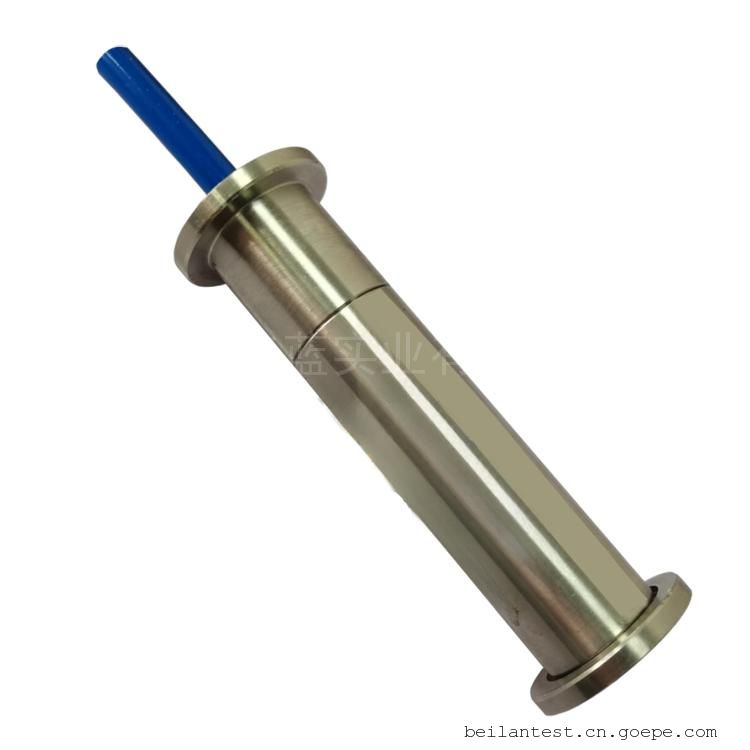

2.2、BLT型振弦式埋入应变计
用途：
振弦式应变计采用进口钢弦，使用寿命长，主要部件采用高强度耐腐蚀优质不锈钢材料制成。适用于长期埋设在水工建筑物及其它结构的混凝土结构物内，测量结构物内部的应变量，内置温度传感器可同时监测测点处的温度。
振弦式应变计加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。应变计按方向和支数安装在支座上，组成多向应变计组，用于测量大体积混凝土中各方向的空间应变量(应力)。大弹模应变计主要用于高仓位混凝土连续浇筑，如地下连续墙、防渗墙、灌注桩等工程场合。无应力计是由应变计和无应力桶组成。振弦式应变计具有智能参数识别功能。
符合标准：
GB/T 3408.2-2008 《大坝监测仪器应变计》
GB/T 15406-2007 《岩土工程仪器基本参数及通用技术条件》
GB/T 24105-2009 《岩土工程仪器基本环境试验条件及方法》
GB/T 13606-2007 《岩土工程仪器 振弦式传感器通用技术条件》
SL 530-2012 《大坝安全检测仪器检验测试规程》
DL/T 1271-2013 《钢弦式监测仪器鉴定技术规程》
GB/T21029-2007《岩土工程仪器系列型谱》
技术参数：
| 规格型号 | BLT-10 | BLT-15 | BLT-10M | BLT-15M | |
| 标距 L | 100mm | 150mm | 100mm | 150mm | |
| 应变测 | 拉伸 | 1500με | |||
| 量范围 | 压缩 | 1500με | |||
| 灵敏度 | ≤0.45με | ||||
| 拟合精度 | ≈0.1%F.S/0.5%F.S | ||||
| 测温范围 | -40℃～+85℃ | ||||
| 灵敏度 | ±0.1℃ | ||||
| 测温精度 | ±0.5℃ | ||||
| 修正系数b | ≈13με／℃ | ||||
| 弹性模量 Eg | 300MPa～800MPa | 800MPa～1500MPa | |||
| 无应力桶 | 大口22cm、小口11cm、高度32cm | ||||
| 耐水压 | ≥1MPa | ≥2MPa | |||
| 绝缘电阻 | ≥50MΩ | ||||
| 储存温度 | -30℃～+72℃ | ||||
