反馈三相分离器填料的选型与应用
发布时间：2026-01-14 15:46:29
三相分离器填料的选择主要取决于工况条件，包括操作压力、温度、介质性质、气液流量、含固量以及分离目标。根据不同的分离需求，可选择不同结构与材质的填料。
特点：可有效分离 3–10 μm 的微小液滴，分离效率高，压降低。
适用：天然气脱水、轻烃回收、气体净化等装置。
特点：提供较大的聚结面积，促进油滴或水滴聚结、沉降。
适用：油田采出水处理、炼油厂油水分离、石化装置等。
特点：流道大，不易堵塞，固体颗粒可顺利排出。
适用：油田三相分离器、含砂原油处理等工况。
特点：抗冲击能力强，不易发生液泛。
适用：天然气处理、大型分离器等。
结构：表面轧制大波纹后组装成波纹网片。
原理：利用不锈钢的亲水性及碰撞聚结原理，将分离器内部空间分成多层通道，缩短分散相的沉降或浮升距离，提高脱水效率。
原理：通过叶片和钩的拦截作用分离液滴。
特点：可承受更高流速，但可分离的液滴粒径相对较大（约8–10 μm）。
- 按分离目标选择填料类型
- 气液分离为主（如除雾、除液滴）
特点：可有效分离 3–10 μm 的微小液滴，分离效率高，压降低。
适用：天然气脱水、轻烃回收、气体净化等装置。
- 液液分离为主（如油水分离）
特点：提供较大的聚结面积，促进油滴或水滴聚结、沉降。
适用：油田采出水处理、炼油厂油水分离、石化装置等。
- 含固量较高（如含砂、含杂质）
特点：流道大，不易堵塞，固体颗粒可顺利排出。
适用：油田三相分离器、含砂原油处理等工况。
- 高气速、大通量工况
特点：抗冲击能力强，不易发生液泛。
适用：天然气处理、大型分离器等。
- 产品特点

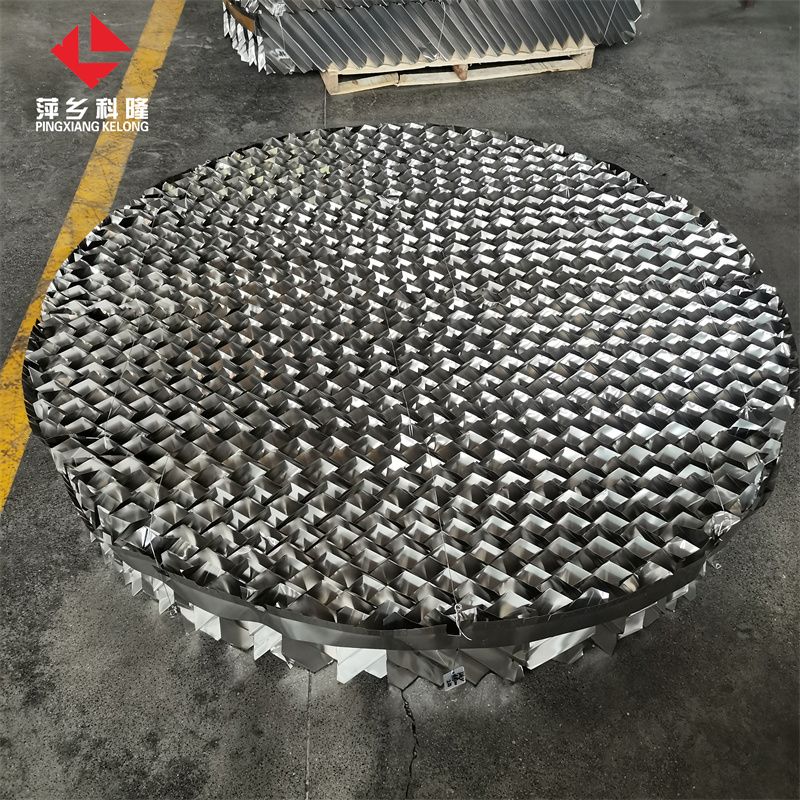

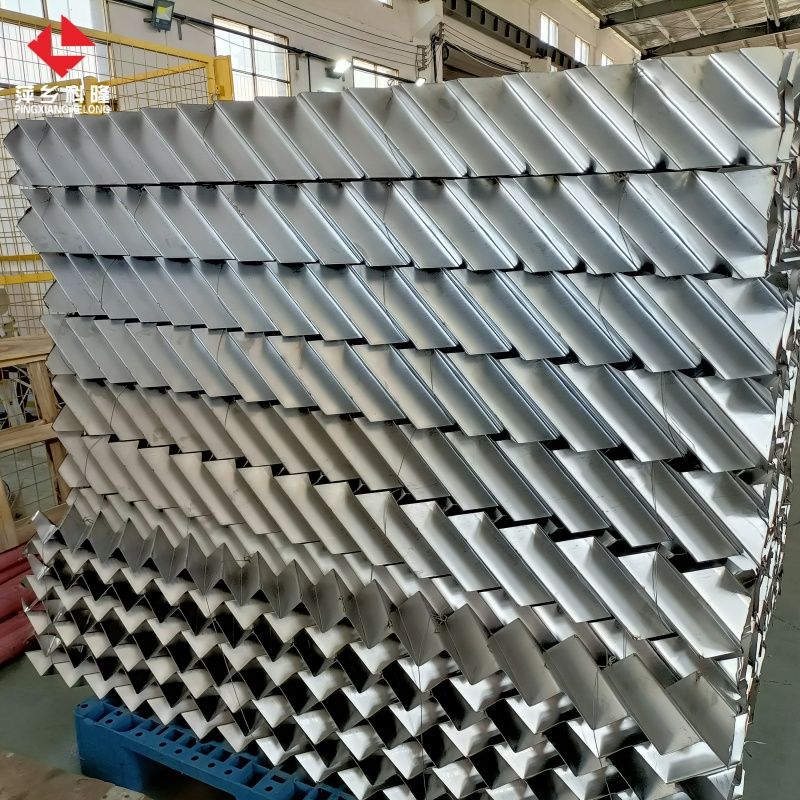

- 金属波纹板填料
结构：表面轧制大波纹后组装成波纹网片。
原理：利用不锈钢的亲水性及碰撞聚结原理，将分离器内部空间分成多层通道，缩短分散相的沉降或浮升距离，提高脱水效率。

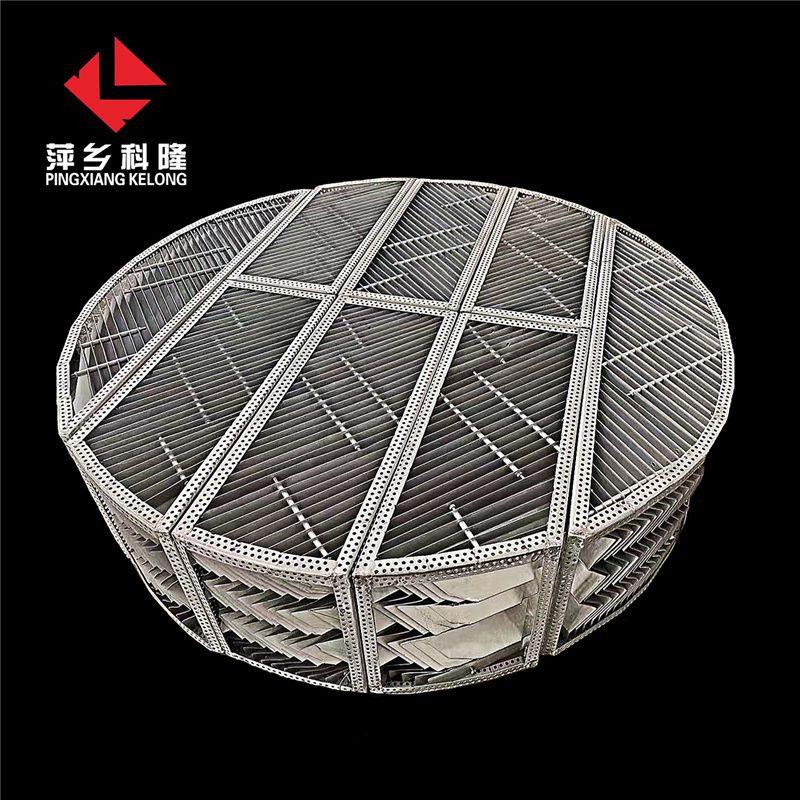

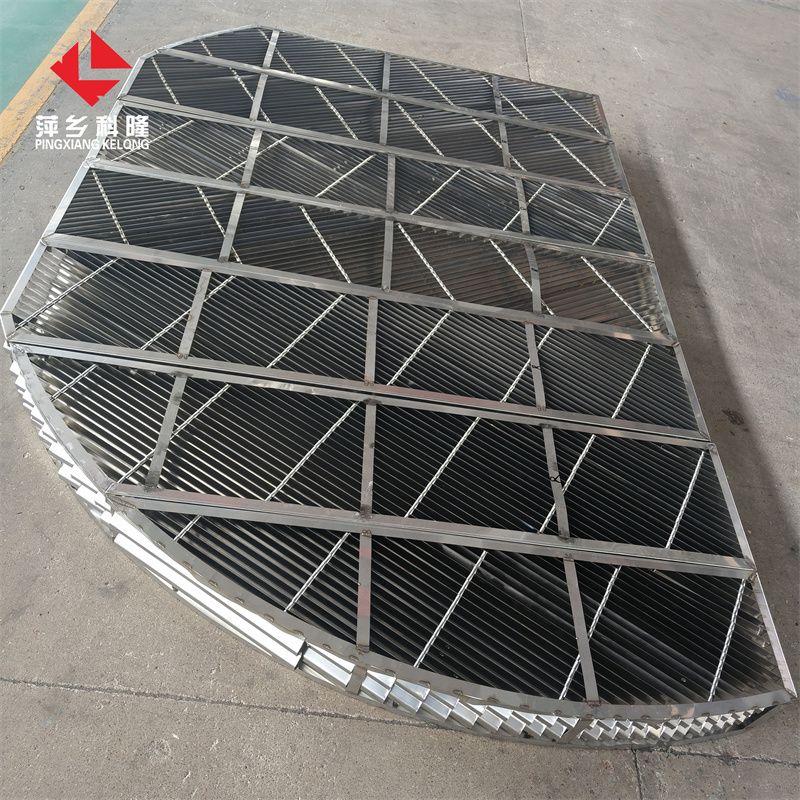

- 叶片组TP折流板填料
原理：通过叶片和钩的拦截作用分离液滴。
特点：可承受更高流速，但可分离的液滴粒径相对较大（约8–10 μm）。
- 性能优势
- 分离效率高，提供良好的气液固接触条件，促进液滴或固体颗粒聚结与沉降。
- 通量大 结构设计合理，可在较大气液流速下稳定运行，不易液泛。
- 阻力小 流道设计优化，气体和液体通过时压降低，能耗小。
- 应用领域
