反馈E+H压力传感器在半导体晶圆厂的压力监测全解析
发布时间：2026-01-16 10:43:09
随着越来越多的人工智能成果进入人们的视野，半导体行业的发展已成为全球科技竞争中各国角力的关键战场。当2nm制程成为行业竞赛的终点线，半导体洁净室的“精度战争”其实早已打响——1立方米空气的微粒数需控制在个位数，0.1Pa的压力波动就可能导致整批晶圆报废。今天来聊一聊恩德斯豪斯如何钻研“压力监测”这一课题，帮助守护半导体晶圆厂的精度目标。
在半导体晶圆厂中，压力变送器单项目用量可达3000-12000台，覆盖洁净室、纯废水、气体输配等全场景。
半导体行业废水经常含有强腐蚀性的氟化氢，对接液材质极具挑战。 Endress+Hauser Cerebra PMP51B喷涂特殊涂层可以针对性地应对腐蚀性问题。在浙江某半导体含氟废水项目中的应用，成功解决了同类压力变送器在防腐环境应用中膜片易鼓包或者破裂的痛点问题。
真空压力：0.1Pa绝压极限适配核心工艺
刻蚀、薄膜沉积等工艺需在高真空环境下进行， Endress+Hauser Cerebra PMC51B陶瓷压力变送器采用电容式测量原理，耐高真空，*低可达0.1Pa绝压，有能力为2nm制程提供精准数据支撑。
气体/化学品输配：EP抛光适配高纯需求
99.999%以上高纯特气对传感器要求严苛，Endress+Hauser Cerebra PMP51B搭配VCR接头和EP抛光处理，满足特气柜高纯气体的输配的压力监测需求。灵活的特材膜片的隔膜密封系统，满足不同腐蚀性的化学品的严苛需求，实现化学品储罐的压力监测。
从一颗芯片的诞生，到整个半导体产业的升级，压力变送器的精准与可靠，始终是背后的“隐形基石”。当我们追逐芯片技术的星辰大海时，这些默默工作的“压力管家”，正是守护航向的重要力量。从洁净室的微差压控制到废气处理的安全监测，从超纯水的零污染保障到特气的精准输送，Endress+Hauser压力变送器始终站在半导体智造的“精度前线”，为压力测量保驾护航，提供安全和高效的智能化解决方案。
在半导体晶圆厂中，压力变送器单项目用量可达3000-12000台，覆盖洁净室、纯废水、气体输配等全场景。
洁净室微差压：超高精度筑牢污染防线
风管差压：抗腐耐尘守护气流稳定

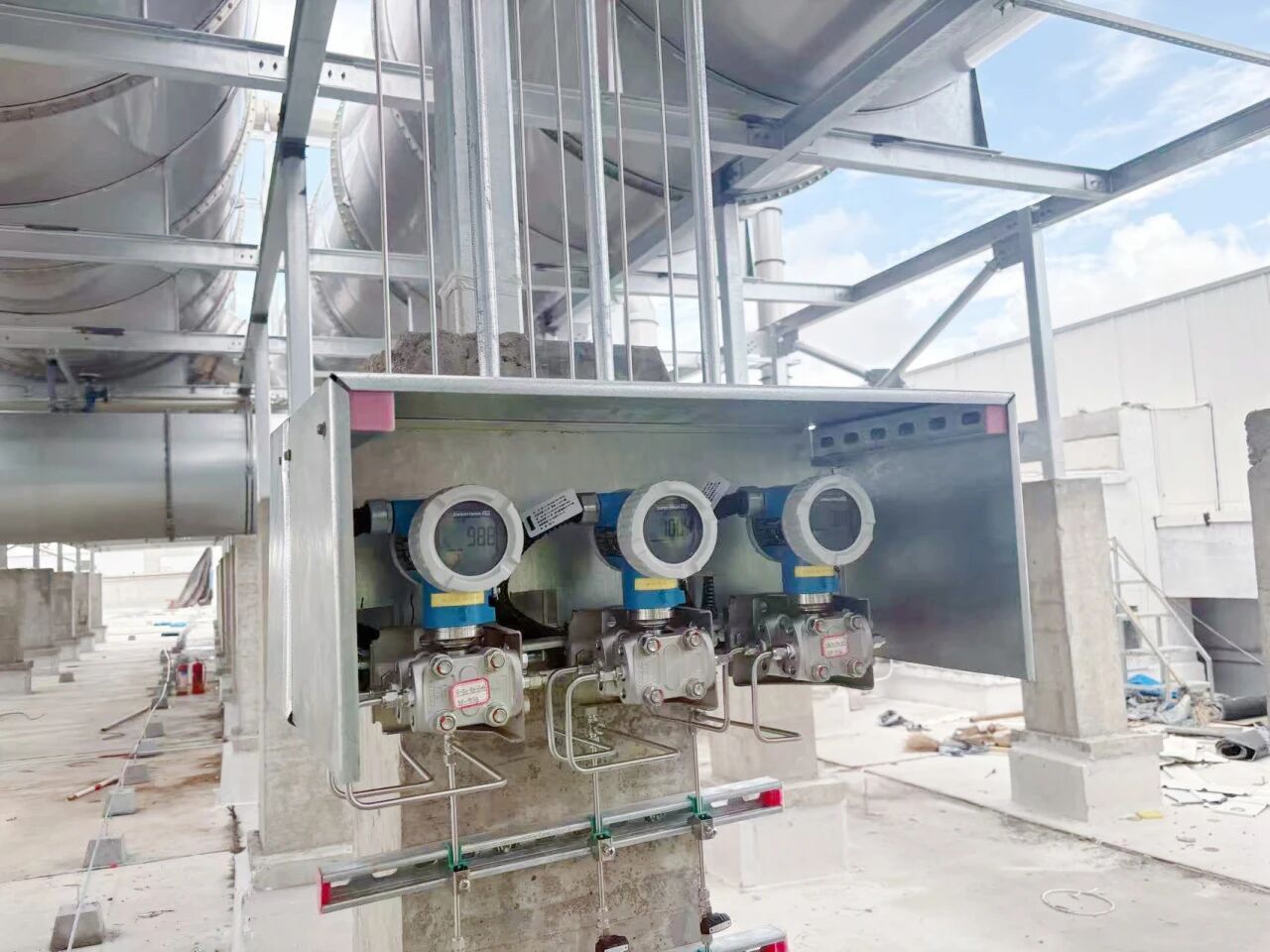

洁净室HVAC暖通系统中，排风管道压力常处于-3000~-1500Pa区间，酸碱废气的腐蚀性是巨大挑战。Endress+Hauser Deltabar PMD55B配置合金C276膜片或者PMC51B陶瓷膜片传感器可轻松防腐，在上海某半导体排气现场中成功实现数据±10Pa稳定输出，超50Pa自动报警，彻底解决风机流速失控问题。

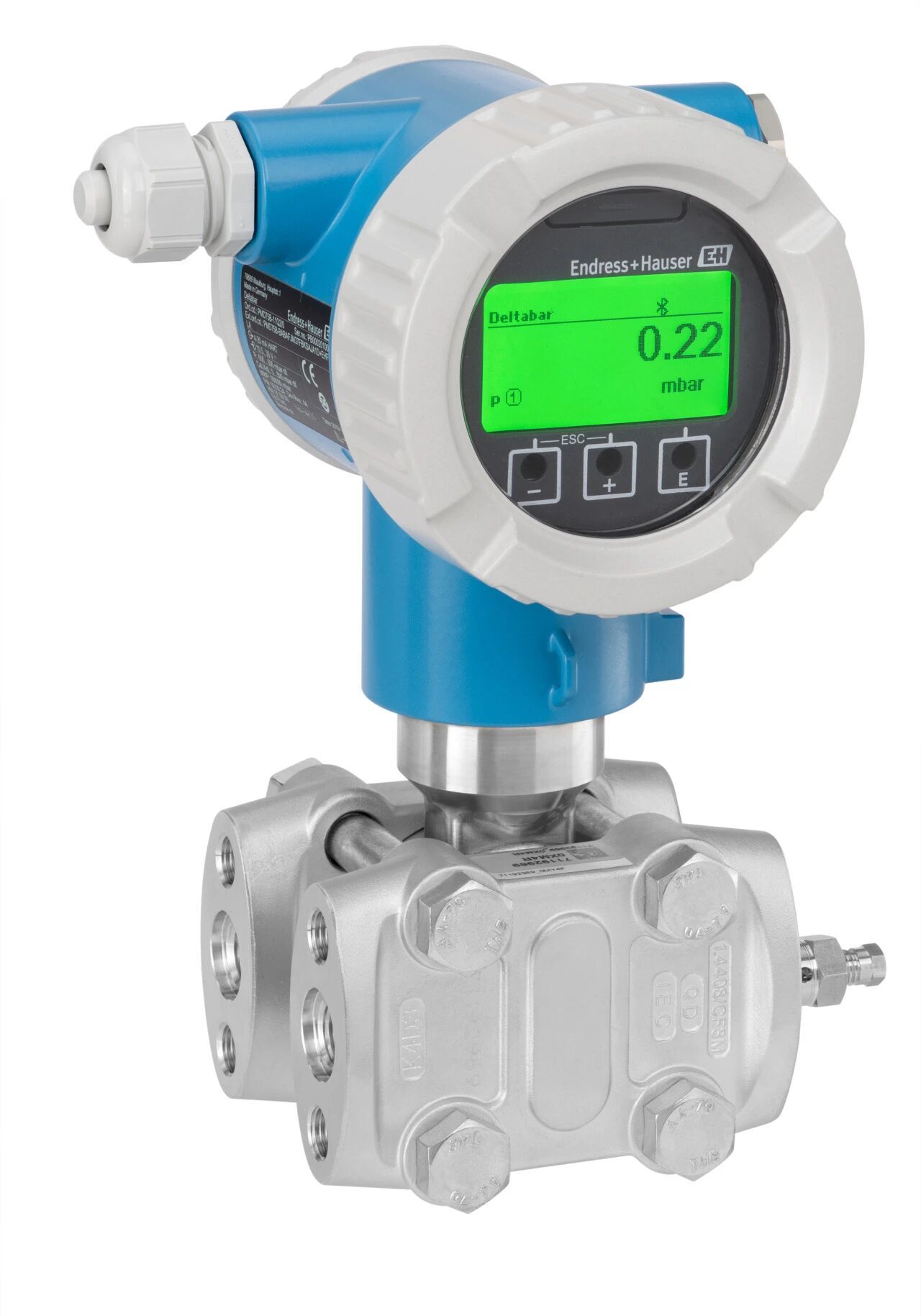

废水罐差压液位：耐腐蚀隔膜密封方案洁净室不同区域需维持5-10Pa的微差压梯度，这是防止交叉污染的关键。Endress+Hauser Delabar PMD75B差压变送器的标准精度可达0.05%（铂金级精度0.035%），可通过蓝牙调节到-50~50Pa量程下实现高精度的微差压监测，保证洁净室的洁净需求。

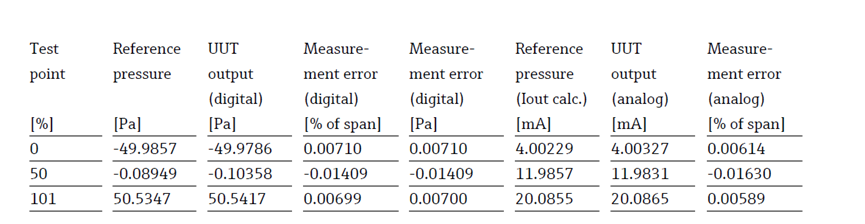

标定报告显示实际测量误差＜0.014Pa
洁净室HVAC暖通系统中，排风管道压力常处于-3000~-1500Pa区间，酸碱废气的腐蚀性是巨大挑战。Endress+Hauser Deltabar PMD55B配置合金C276膜片或者PMC51B陶瓷膜片传感器可轻松防腐，在上海某半导体排气现场中成功实现数据±10Pa稳定输出，超50Pa自动报警，彻底解决风机流速失控问题。
超纯水水管压力: 干式传感器杜绝泄漏风险

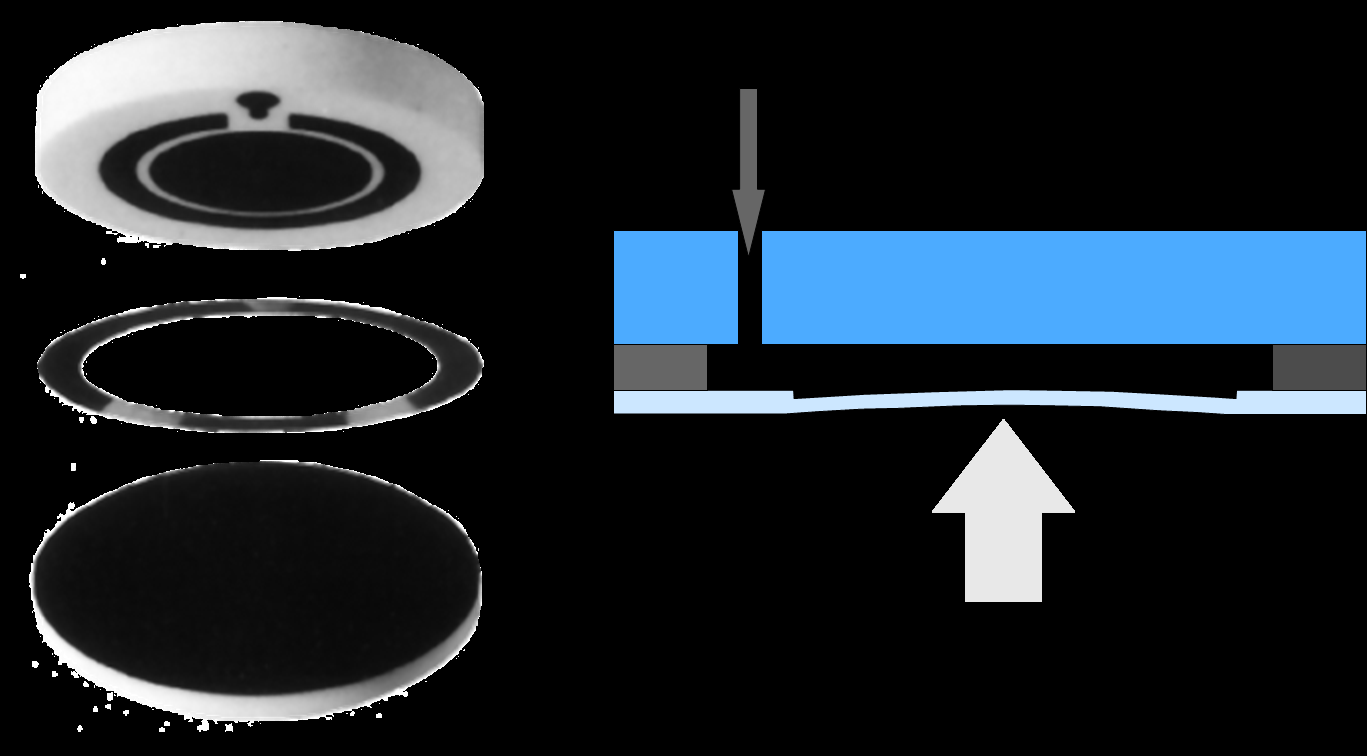

超纯水系统要求“零污染”，要求非金属接液。Endress+Hauser Cerebra PMC51B采用99.9%高纯陶瓷膜片，干式无油设计从根源避免泄漏， 可选非金属接液材质，特别是PVDF（聚偏氟乙烯），满足半导体超纯水工艺过程中的化学品的兼容性。同时，陶瓷膜片具备自监测功能，膜片破损，介质泄露，自监测快速故障反馈，保证系统不停机。
超纯水系统要求“零污染”，要求非金属接液。Endress+Hauser Cerebra PMC51B采用99.9%高纯陶瓷膜片，干式无油设计从根源避免泄漏， 可选非金属接液材质，特别是PVDF（聚偏氟乙烯），满足半导体超纯水工艺过程中的化学品的兼容性。同时，陶瓷膜片具备自监测功能，膜片破损，介质泄露，自监测快速故障反馈，保证系统不停机。
半导体行业废水经常含有强腐蚀性的氟化氢，对接液材质极具挑战。 Endress+Hauser Cerebra PMP51B喷涂特殊涂层可以针对性地应对腐蚀性问题。在浙江某半导体含氟废水项目中的应用，成功解决了同类压力变送器在防腐环境应用中膜片易鼓包或者破裂的痛点问题。
真空压力：0.1Pa绝压极限适配核心工艺
刻蚀、薄膜沉积等工艺需在高真空环境下进行， Endress+Hauser Cerebra PMC51B陶瓷压力变送器采用电容式测量原理，耐高真空，*低可达0.1Pa绝压，有能力为2nm制程提供精准数据支撑。
气体/化学品输配：EP抛光适配高纯需求
99.999%以上高纯特气对传感器要求严苛，Endress+Hauser Cerebra PMP51B搭配VCR接头和EP抛光处理，满足特气柜高纯气体的输配的压力监测需求。灵活的特材膜片的隔膜密封系统，满足不同腐蚀性的化学品的严苛需求，实现化学品储罐的压力监测。
从一颗芯片的诞生，到整个半导体产业的升级，压力变送器的精准与可靠，始终是背后的“隐形基石”。当我们追逐芯片技术的星辰大海时，这些默默工作的“压力管家”，正是守护航向的重要力量。从洁净室的微差压控制到废气处理的安全监测，从超纯水的零污染保障到特气的精准输送，Endress+Hauser压力变送器始终站在半导体智造的“精度前线”，为压力测量保驾护航，提供安全和高效的智能化解决方案。
