一、核心参数

1. 额定电压：

   • 直流电压：24V、48V、110V、220V
   • 交流电压：100V、110V、127V、220V

2. 动作值：

   • 直流电压：不大于75%额定值
   • 交流电压：不大于85%额定值

3. 返回值：不小于5%额定电压

4. 延时范围：0.125~1.25秒

5. 延时变差：0.06秒（在20±5℃时10次动作中的*大与*小值之差）

6. 功率消耗：

   • 直流短期工作：不大于25W
   • 直流长期工作：不大于15W
   • 交流短期工作：不大于20VA
   • 交流长期工作：不大于15VA

7. 触点容量：

   • 触点可长期闭合电流：5A
   • 各触点断开感性负载：50W（U不大于220V，I不大于1A，T小于5ms）

8. 外附电阻：根据额定电压的不同，外附电阻也有所不同，如220V直流时外附电阻为2700Ω。

二、结构与设计

1. 工作原理：DS-31C时间继电器采用电磁铁带动钟表延时机构的设计原理。电磁铁可由直流或交流电源供电，交流型号内部集成桥式整流器将电源整流后供给电磁铁。工作时，电磁铁吸合后瞬时触点先行切换，随后钟表机构开始转动，带动延时动触点逐步闭合。主触点接通后机构自动停止，保证延时精度。
2. 触点配置：继电器内设两付瞬时转换触点和一付延时主触点（终止触点），部分型号可选配滑动延时触点，其整定值可等于或小于主触点整定值。

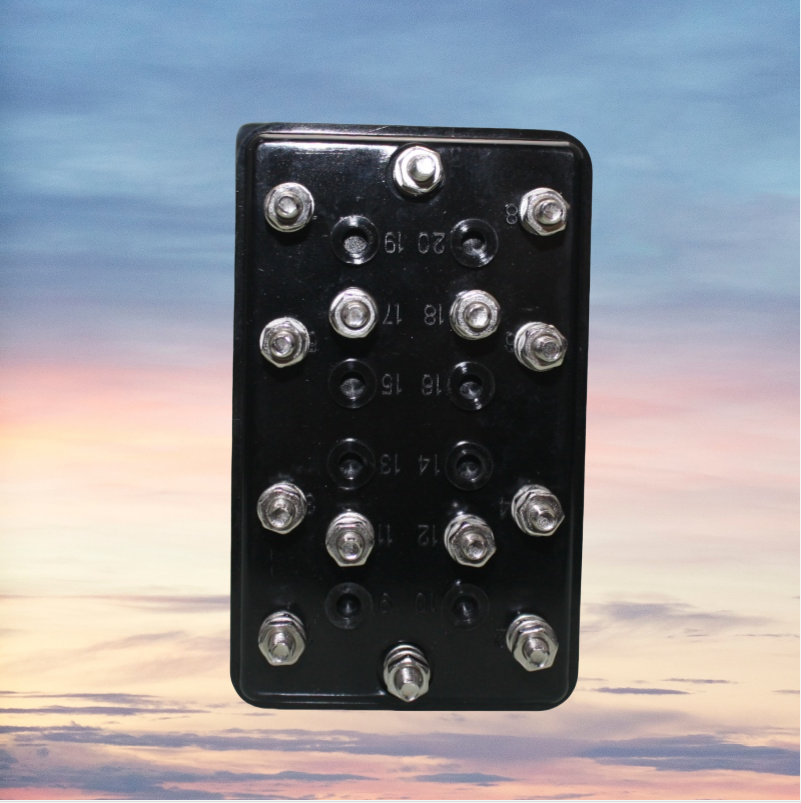

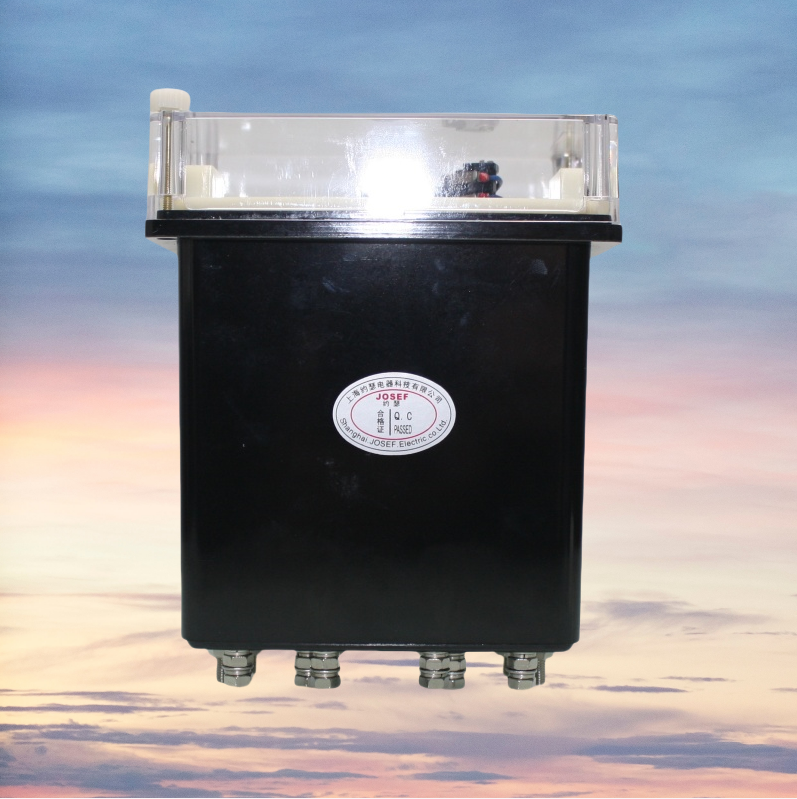

3. 安装方式：支持嵌入式安装（A11K型号）和突出式安装（A11H型号），便于根据实际需求选择。

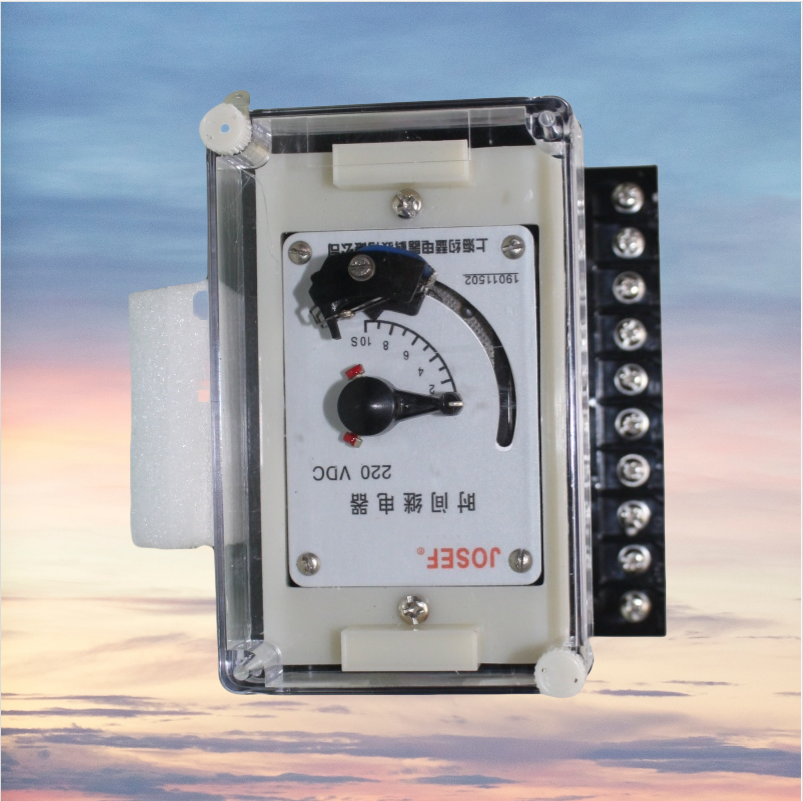

4. 动作指示：继电器盖子可配备拖针，实时指示动作状态。拖针在电源断开后保留*后位置，可通过外部旋钮手动复归。
5. 维护设计：内部采用插件式结构，取下盖子后即可抽出核心组件，便于清洁和检修。

三、功能与应用

1. 延时控制：实现精确的延时操作，延时范围0.125~1.25秒，适用于不同场合的延时需求。
2. 保护配合：在保护装置中实现主保护与后备保护的选择性配合，提高系统可靠性。
3. 应用场景：广泛应用于电力系统保护、工业自动化控制等领域，特别适用于需要短时延时控制的场景。

四、使用注意事项

1. 电压匹配：需根据实际需求选择合适的额定电压，并确保电源电压在动作值和返回值范围内。
2. 安装方式：根据安装空间和需求选择合适的安装方式（嵌入式或突出式）。
3. 维护保养：定期清洁继电器内部灰尘和污垢，检查触点接触情况，确保继电器正常工作。
