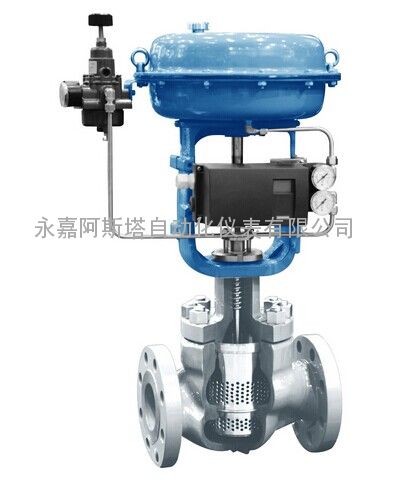

*生产ZXM气动薄膜套筒调节阀-阿斯塔阀门

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥2460.00

浙江温州永嘉县

浙江阿斯塔阀门科技有限公司

13年

指数：275

工商已认证

店铺推荐

图文详情
产品参数

一、产品概述：
    阿斯塔牌ZXM型新系列气动薄膜套筒调节阀是一种压力平衡调节阀。配用多弹簧执行机构，总体机构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小，允许压差大，噪音小，流通能力大。广泛应用于精确控制气体、流体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许流量大、压差大，泄漏量要求不高的场合。
　　本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有IV 级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
二、产品特点：
    采用平衡式阀芯结构，轴向平衡力小，允许压差，稳定性好。

    套筒互换性强，拆装方便，容易维修。

    全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMO型软密封结构阀芯达到VI级泄漏标准，ZXMQ型软密封结构阀芯达

到VI级泄漏标准。

   阀体按流体力学原理设计成等截面低流组流道，可调范围大，固有可调比为50，额定流量系数增大30%。

   执行机构采用多弹簧结构，高度减少30%、重量减轻30%。

   ZXPV型波纹管密封型调节阀，对移动的阀杆形成了完全密封，堵绝流体外漏。

   ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
三、零件材料：

   阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti

   阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊

   软密封阀芯：增强聚四氟乙烯

   填料：聚四氟乙烯，柔性石墨

   波纹管：1Cr18Ni9Ti

   填片：橡胶石棉板、10#、1Cr18Ni9Ti石棉缠绕垫片

   膜盖：A3

   波纹膜片：丁晴橡胶夹增强涤纶织物

   弹簧：60SIMN

   阀杆、推杆：2Cr13、1Cr18Ni9Ti

   衬套：2Cr13
四、技术参数：

公称通径DN（mm）				20			25		32			40		50		65			80		100			125		150		200
额定流量系数 KV		直线				6.9		11		17.4			27.5		44		69			110		176			275		440		690
		等百分比				6.3		10		16			25		40		63			100		160			250		400		630
额定行程L（mm）			16								25							40					60
膜片有效面积Ae（cm2）			280								400							600					1000
信号范围Pr(KPa)			20~100、40~200
气源压力Ps(MPa)			0.14~0.4
固有流量特性			直线、等百分比
固有可调比			50
允许泄漏量			硬阀座不平衡型：IV级（10-4阀额定容量）软阀座：VI级
公称压力PN（MPa）			1.0、1.6、4.0、6.4
工作温度t（℃）	常温型				-20~200、-40~240、-60~250
	散热型				-40~450、-60~450
	高温型				300~560
	低温型				-60~-100、-100~-200、-200~-250

本产业性能指标贯彻GB/T4213-92标准
五、规格质量：
标准型、散热形、高温型外形尺寸表单位：MM

公称通径			20			25				32			40		50			65			80			100				125		150		200
			282						308								394										494
L	PN16，40			150			160				180		200	230		290			310			350			400			480		600
	PN64			230			230				260		260	300		340			380			430			500			550		650
H1	PN16			52.5			57.5				70		75	82.5		92.5			100			110			125			143		170
	PN40			52.5			57.5				70		75	82.5		92.5			100			117.5			135			150		187.5
	PN64			65			70				78		85	90		102.5			107.5			125			147.5			172.5		207.5
H	标准型	PN16			429			438				474		476		502				622			646			687			835		889		981
		PN40			429			438				474		476		502				622			646			695			845		896		1000
		PN64			456			468				511		525		535				663			673			705			868		958		1260
	散热高温型			570			570				610		610	630		730			810			820			960			1090		1180

*散热、高温型高度（H）为PN16的数值
**夹套型高度H1及H均增加15%
六、阿斯塔牌波纹管密封型外形尺寸单位：MM

公称通径	20	25	32	40	50	65	80	100	125	150	200
A	282		308			394			494
L	150	160	180	200	230	290	310	350	400	480	600
H1	52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H波纹管型	499	511	560	617	620	710	767	792.5	807	1057.5	1087.5

七、阿斯塔牌波纹管密封型低温型外尺寸表：

公称通径			20			25				32			40			50				65			80			100				125			150			200
A			282						308										394										494
L	PN16, PN40			150			160				180			200			230				290			310			350				400			480			600
	PN64			230			230				260			260			300				340			380			430				500			550			650
H1	PN16, PN40			52.5			57.5				70			75			82.5				92.5			100			117.5				135			150			187.5
	PN64			65			70				77.5			85			900				102.5			107.5			125				147.5			172.5			207.5
H2	-60~-100℃			500			500				500			500			500				600			600			600				700			700			700
	-100~-200℃			700			700				700			700			700				800			800			800				900			900			900
	-200~-250℃			900			900				900			900			900				1000			1000			1000				1100			1100			1100
H	-60~ -100 (℃)	PN16, PN40			862.5			865				902			907			914.5				1118.5			1126			1141.5				1135			1348			1385.5
		PN64			875			874				909.5			917			922				1128.5			1133.5			1149				1347.5			1370.5			1405.5
	-100~ -200 (℃)	PN16, PN40			1062.5			1075				1102			1107			1114.5				1318.5			1326			1349				1547.5			1570.5			1605.5
		PN64			1075			1080				1109.5			1117			1122				1328.5			1333.5			1349				1547.5			1570.5			1605.5
	-200~ -250 (℃)	PN16, PN40			1262.5			1267.5				1302			1307			1314.5				1518.5			1526			1541.5				1735			1748			1785.5
		PN64			1275			1280				1309.5			1317			1322				1528.5			1533.5			1549				1747.5			1770.5			1805.5
D3			260			260				285			305			340				370			405			460				525			590			700
D4			290			290				315			335			370				400			435			490				555			630			740
螺栓孔N(个)-D(直径)			8-14			8-14				8-14			8-16			8-16				10-16			10-16			12-18				14-18			16-18			18-18

八、阿斯塔牌调节阀重量表单位:KG

公称通径		20		25		32		40		50		65		80		100		125		150		200
标准型	PN16		16		17		19		21		23		35		48		57		64		70
	PN40		16		17		19		21		23		35		48		60		67		74
	PN64		20		21		25		30		33		44		71		91		100		115
散热高温型		17		18		20		22		25		36		51		60		67		74		95
波纹管型		20		21		25		30		33		48		71		91		102		115		145
低温型		20		21		23		26		28		42		58		69		77		84		108

订货须知：
一、①ZXM气动薄膜套筒调节阀产品名称与型号②ZXM气动薄膜套筒调节阀口径③ZXM气动薄膜套筒调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定阿斯塔公司的ZXM气动薄膜套筒调节阀型号，请按ZXM气动薄膜套筒调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阿斯塔阀门专家为您审核把关。

品牌：	ARSOTA/阿斯塔
型号：	ZXM
加工定制：	否
材质：	碳钢
连接形式：	法兰
公称通径：	DN15-DN400 mm
适用介质：	水;蒸汽;油品
压力环境：	常压
