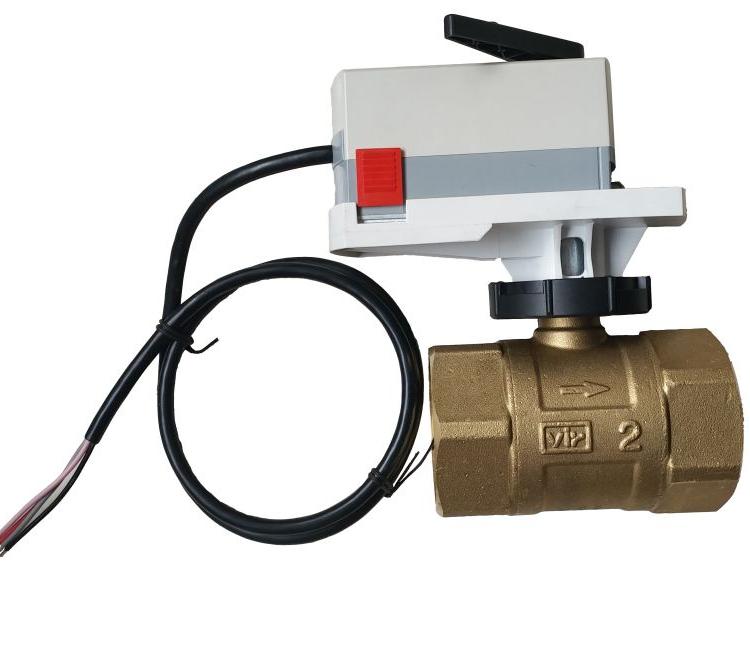

VAI61西门子电动球阀适用于开路或闭路中的冷冻水、低温热水螺纹连接两通阀，耐压等级PN40。v

螺纹连接两通阀，耐压等级PN40 - 适用于开路或闭路中的冷冻水、低温热水 技术参数： 承压等级 PN40 泄露量 0--0.01% of kvs value 介质温度 *高120°C 阀体 VAI61西门子电动球阀适用于开路或闭路中的冷冻水、低温热水螺纹连接两通阀，耐压等级PN40。30(DZR防脱锌) 球体 黄铜UNS C35330(DZR防脱锌) ，镀铬 密封材料 三元乙丙橡胶 O形圈

型号概览：(VKF46...)

执行器       定位信号 三位浮点AC24V GLB131.9E GMA131.9E DC0...10V GLB161.9E GMA161.9E 三位浮点AC230V GLB331.9E   *高介质温度 120°C 120°C 全行程时间 150s 90s 断电复位功能 无 有 断电复位时间 - 15s 线缆 0.9m 0.9m 型号 直径 流量 螺纹 △Pmax △Ps △Pmax △Ps [mm] [m3/h]   [kPa] [kPa] [kPa] [kPa] VAI61.15-4 15 4 Rp1/2 350 1400 350 1400 VAI61.15-6.3 15 6.3 Rp1/2 350 1400 350 1400 VAI61.15-10 15 10 Rp1/2 350 1400 350 1400 VAI61.20-6.3 20 6.3 Rp3/4 350 1400 350 1400 VAI61.20-10 20 10 Rp3/4 350 1400 350 1400 VAI61.25-10 25 10 Rp 1 350 1400 350 1400 VAI61.25-16 25 16 Rp 1 350 1400 350 1400 VAI61.32-16 32 16 Rp11/4 350 1000 350 1000 VAI61.32-25 32 25 Rp11/4 240 1000 240 1000 VAI61.40-25 40 25 Rp11/2 240 800 240 800 VAI61.40-40 40 32 Rp11/2 240 800 240 800 VAI61.50-40 50 40 Rp 2 240 600 240 600 VAI61.50-63 50 50 Rp 2 240 600 240 600 △Pmax阀门*大允许压差；△Ps阀门关闭压差

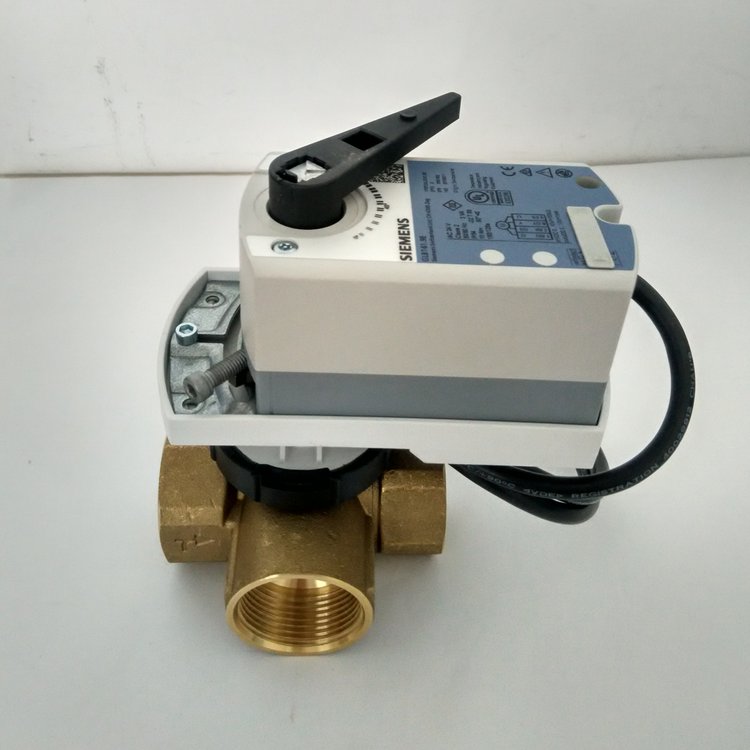

西门子电动三通球阀，PN40 VBI61…内螺纹连接

• 黄铜 UNS C35330 (DZR) 阀体
• 承压 PN40
• 介质温度  1...120℃
• DN 15...50
• kvs 1...63 m3/h
• 内螺纹连接 Rp… 符合 ISO 7-1 标准
• 可与 GLB...9E  GDB...9E GQD..9E和 GMA...9E  电动执行器组合使用

应用

适用于暖通空调系统，作为控制和安全关断阀门。
适用于闭式系统

产品优点

■ 每个口径都拥有更高流通能力(kvs)，可以选择口径更小的阀门从而节省成本
■ 每个口径都对应几个可选流通能力(kvs)值，多重选择，优化成本
■ 特殊成型球体直接实现精确流量特性，简洁设计让产品更加安全可靠
■ 同一执行器可用于全系列阀门，有效降低您的库存成本及产品种类
■ 镀铬球体及低摩擦密封设计，确保使用寿命长久
■ 安装简便能有效减少安装时间，节省工具及劳务成本

型号：

VBI61.15-1.6
VBI61.15-2.5
VBI61.15-4
VBI61.15-6.3
VBI61.20-4
VBI61.20-6.3
VBI61.25-10
VBI61.32-16
VBI61.40-25
VBI61.50-40
