用于监测空气压力、流量开关或过滤器监测
适用于通风空调系统
·用于监测空气过滤器，气流，风扇皮带
·用于监测洁净室，厨房等压强
·安装简便

用途

QBM81-3 QBM81-5 QBM81-10 QBM81压差探测器用来监控通风空调系统中的压差，低压或过压。通过测量压差，监测空气过滤器，主导气流，被损坏皮带以及洁净室和厨房等房间的过压等。

功能

不同压强相连处产生的压差偏转弹性振动膜。这种特殊的隔膜确保了转换点长期的稳定性。每种型号都刻有适合高精度调节的单独刻度。

技术参数

型号：QBM81-3，QBM81-5，QBM81-10
介质：空气和无腐蚀气体
单侧***过载：5000Pa
使用寿命：>1 000 000次开关
振动膜：硅树脂（低膨胀橡胶，不含ABS）
安装托盘：钢片（电镀）
管道接头：ABS
管道：PVC,柔软

型号概览:

有三种压差探测器可供选择，区别在于三者的压强范围。



型号	压强范围
QBM81-3	20…300Pa
QBM81-5	50…500Pa
QBM81-10	100…1000Pa

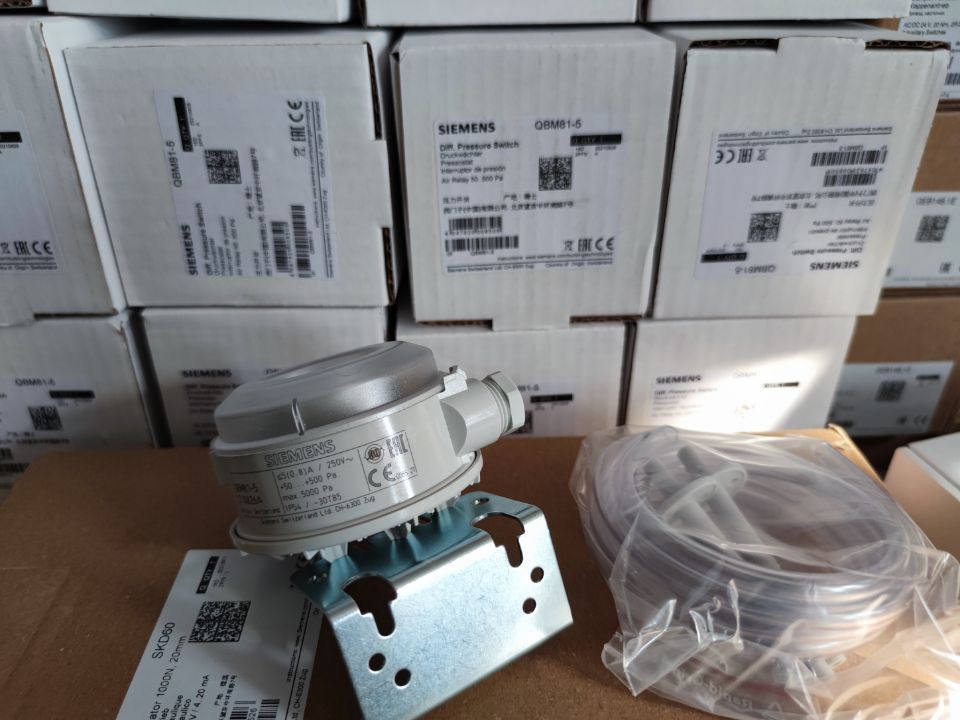

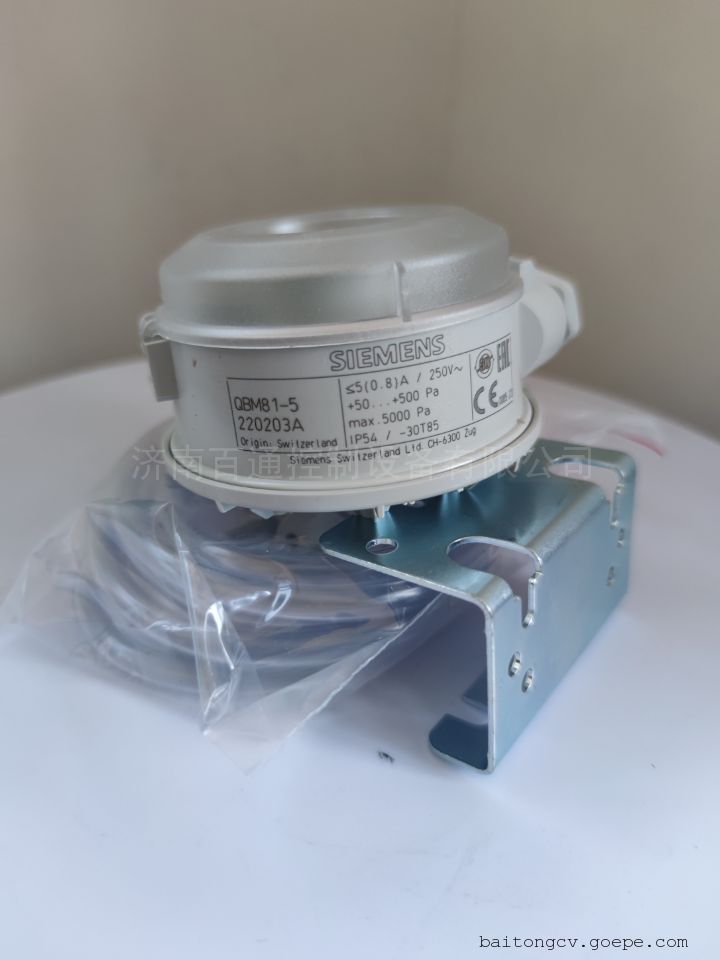

机械设计

压差探测器QBM81-…包括：
·支架和外壳
·振动膜
·1 个钢制安装托盘 连接工具包（与开关一起供应）
·2 个管道接头
·4 个紧固螺丝
·2 米长的管子，Ф5/8mm
