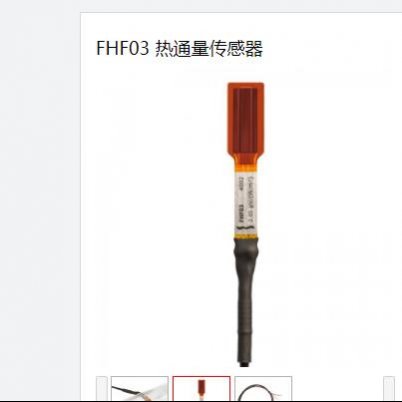

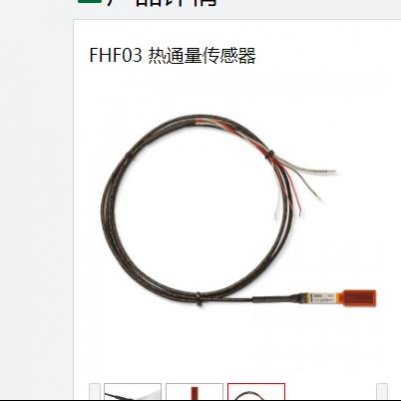

FHF03 热通量传感器

     FHF03 热通量传感器是测量通用热通量的标准传感器,是一款性价比很高的热流传感器，它将散热片和温度传感器合二为一，这种设计降低了传感器在高温测量环境中热导率的温度依赖性。传感器可适用于-40℃~+150℃的环境中。FHF03热通量传感器可以测量的热通量种类包括传导热通量的测量、对流热通量的测量以及辐射热通量。因此FHF03 热通量传感器经常被应用于各种大型实验以及测量系统的热通量测试。

产品介绍

      FHF03是一种测量通用热通量的热通量传感器。传感器本身轻薄且具有多项测量功能。FHF03通过安装在被测量物体的内部或者安装在物体表面的方式测量热通量。热通量的单位为W/m 2 。FHF03传感器的测量原理是热电堆。这种热电堆可以测量FHF03传感器表面的温度差。这种测量原理相当于将大量T型热电偶进行合并。热电堆和热电阻二者均为被动测量型仪器，所以不需要额外提供电源。

      FHF03传感器内部包含散热片，覆盖在传感器的导电层它有效降低传感器在高温测量环境中热导率的温度依赖性。在散热片的帮助下，FHF03热通量传感器的灵敏度不会随着测试环境的变化而发生改变。其他品牌的很多同类型传感器不包含散热片，取而代之的是被动保护装置，它分布于在传感器探测部分的周围。除此之外，被动保护在安装传感器时也可以提供一些便利。

      使用FHF03非常简洁方便。他可以直接与数据采集系统进行连接。连接完成后，可以通过FHF03传感器测量并输出一个电压信号，热通量数据由输出信号以及以其仪器本身的灵敏度共同决定。每个FHF03热通量传感器的灵敏度都会随包装盒中的校准证书提供给客户。

技术指标：

测量指标：热通量、温度

温度传感器类型：T型热电偶

测量范围：-10000~+10000W/㎡

灵敏度范围：1.5~2.5μV/W/m2

灵敏度（标称）：~2 μV/W/m2

输出：-25~+25mV

响应时间：15秒

温度依赖性：< 0.3 %/°C

非线性误差：< ± 5 % (0 to 10 x 10³ W/m2)

太阳吸收系数：0.75

弯曲半径：≥0.025m

负载：≤1.6kg

感应区域：2.5x10^-4㎡

热阻抗： 28 x 10^-4 K/(W/㎡ )

阻抗范围：20-30Ω

尺寸：31*14.5mm

传感器厚度：0.8x10^-3m

传感器热导率：0.29 W/(m·K)

工作温度范围：-40~＋150℃

防护等级：IP67

标配电缆：2米

重量：0.5kg
