线性/垂直/升降/旋转/角摆位移台Lab系列

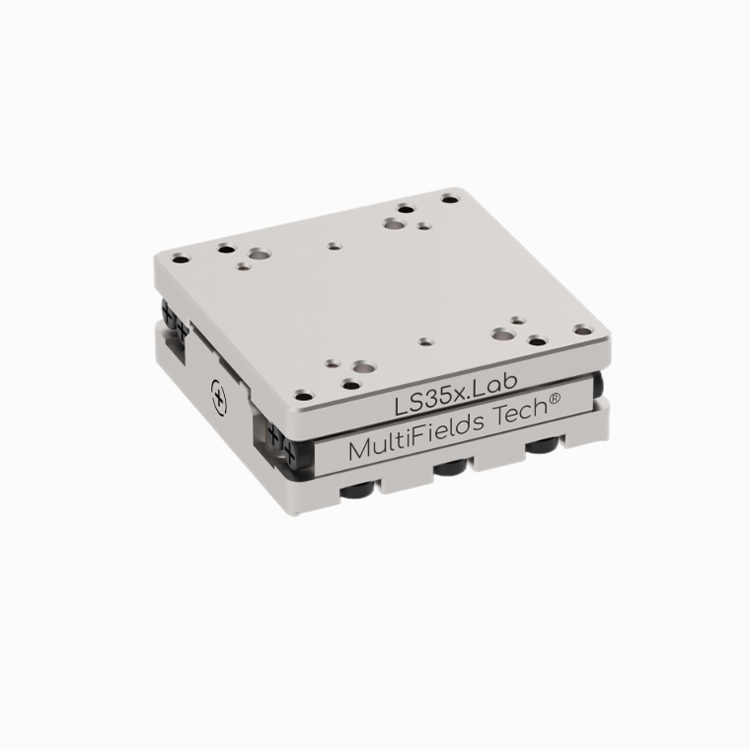

LS35x.Lab压电线性位移台

产品特色

· 纳米级位置连续调节

· 5nm *小步伐

· 超高真空，完*无磁版本
· 百万次全行程耐久测试

· 可与旋转台，摇摆台等自由堆叠组合

LS35x.Lab压电线性位移台产品尺寸

LS35x.Lab压电线性位移台选型表

	产品参数	LS35x.Lab	LS35x.Lab.E
1	特殊版本	.HV，高真空版本； .UHV，超高真空版本； .NM，完*无磁版本；	⽆
2	外形尺寸	35 × 35 × 12 mm
3	主体材料	标准版，.HV，.UHV 不锈钢：85 g；NM，纯钛；65 g	不锈钢；85 g
4	运动行程	20 mm
5	速度范围	默认：0.1 μm/s ~ 20 mm/s； .HV & .UHV 版本：0.1 μm/s ~ 2 mm/s
6	驱动力	典型值：2 N ；可选配：4 N	2 N
7	保持力	典型值：3 N ；可选配：5 N
8	水平方向使用*大负载	1 kg
9	竖直方向使用*大负载	默认：100 g，可选配：250 g
10	双向位置重复精度	±100 nm	±300 nm
11	全行程俯仰/偏摆	0.3 mrad
12	*小步伐（闭环)	5 nm	100 nm
13	位置传感器类型	光学位置传感器
14	位置传感器分辨率	标准版本 2 nm；.adv 版本 0.5 nm；	50 nm
15	线缆 & 接头	默认：屏蔽线缆D-Sub15；.UHV版本：Kapton 漆包线，D-Sub15 (PEEK)
16	控制器规格	MC-Newton.S系列

* 更多产品详情、图纸及三维模型，请联系我们获取。

LS35z.Lab垂直位移台产品特色

· 超安静运动

· 断电位置自保持

· 内置高精度光学位置传感器
· 纳米级分辨率

· 可与旋转台，摇摆台等自由堆叠组合

LS35z.Lab垂直位移台产品尺寸

LS35z.Lab垂直位移台选型表

序号	参数项	LS35z.Lab	LS35z.Lab.E
1	特殊版本	.HV, 高真空版本；.UHV, 超高真空版本；.NM, 完*无磁版本	无
2	外形尺寸	35 × 35 × 41 mm	35 × 35 × 41 mm
3	主体材料	标准版.HV, .UHV 不锈钢: 250 g；.NM, 纯钛，陶瓷: 160 g	不锈钢；250 g
4	运动行程	10 mm	10 mm
5	速度范围	默认: 0.1 μm/s ~ 10 mm/s；.HV & .UHV 版本：推荐使用 1 mm/s-
6	保持力	7.5 N	7.5 N
7	水平方向使用*大负载	典型值: 500 g；可选配: 1.5 kg-
8	双向位置重复精度	±150 nm	±300 nm
9	全行程俯仰 / 偏摆	0.3 mrad	0.3 mrad
10	*小步代 (闭环)	5 nm	100 nm
11	位置传感器类型	光学位置传感器	光学位置传感器
12	位置传感器分辨率	默认: 2 nm；可选配: 0.5 nm	50 nm
13	线缆 & 接头	默认：屏蔽线缆 D-Sub15；.UHV 版本: Kapton 漆包线，D-Sub15 (PEEK)-
14	控制器规格	MC-Newton.S 系列	MC-Newton.S 系列

* 更多产品详情、图纸及三维模型，请联系我们获取。

LS65x.lab线性位移台产品特色

· 超高真空，完*无磁版本兼容

· 百万次全行程耐久测试

· 纳米级位置连续调节
· 超精密运动

· 可与旋转台，摇摆台等自由堆叠组合

LS65x.lab线性位移台产品尺寸

LS65x.lab线性位移台产品参数

参数项	LS65x.Lab	LS65x.Lab.E
特殊版本	.HV, 高真空版本；.UHV, 超高真空版本；.NM, 完*无磁版本	无
外形尺寸	65 × 65 × 13 mm	65 × 65 × 13 mm
主体材料	标准版铝合金，钢：160 g；.HV, .UHV 纯钛，钢：260 g；.NM, 纯钛，陶瓷：110 g	铝合金，钢：160 g
运动行程	30 mm	30 mm
速度范围	默认: 0.1 μm/s ~ 20 mm/s；.HV & .UHV 版本: 0.1 μm/s ~ 2 mm/s
驱动力	典型值: 2 N；可选配: 4 N
保持力	典型值: 3 N；可选配: 5 N
水平方向使用*大负载	2 kg
竖直方向使用*大负载	默认: 100 g；可选配: 250 g
双向位置重复精度	± 100 nm	± 300 nm
全行程俯仰/偏摆	0.3 mrad	0.3 mrad
*小步伐 (闭环)	5 nm	100 nm
位置传感器类型	光学位置传感器	光学位置传感器
位置传感器分辨率	标准版本 2 nm；adv 版本 0.5 nm	50 nm
线缆 & 接头	默认: 屏蔽线缆D-Sub15；.UHV版本: Kapton漆包线, D-Sub15 (PEEK)
控制器规格	MC-Newton.S系列

* 更多产品详情、图纸及三维模型，请联系我们获取。

LS65z.lab升降位移台产品特色

· 超高真空，完*无磁版本兼容
· 百万次全行程耐久测试
· 纳米级位置连续调节
· 可与旋转台，摇摆台等自由堆叠组合

LS65z.lab升降位移台产品尺寸

LS65z.lab升降位移台产品参数

产品参数	LS65z.Lab	LS65z.Lab.E
1. 特殊版本	.HV，高真空版本；.UHV，超高真空版本；.NM，完*无磁版本	无
2. 外形尺寸	65 × 65 × 44 mm	65 × 65 × 44 mm
3. 主体材料	标准版铝合金，钢：310 g；.NM 纯钛，陶瓷：270 g；.HV .UHV 纯钛，钢：500 g	铝合金，钢：310 g
4. 运动行程	10 mm	10 mm
5. 速度范围	默认：0.1 μm/s ~ 10 mm/s；.HV & .UHV 版本：推荐使用 1 mm/s	-
6. 保持力	7.5 N	7.5 N
7. 水平方向使用*大负载	典型值：500 g；可选配：1.5 kg	-
8. 双向位置重复精度	± 150 nm	± 300 nm
9. 全行程俯仰 / 偏摆	0.3 mrad	0.3 mrad
10. *小步优（闭环）	5 nm	100 nm
11. 位置传感器类型	光学位置传感器	光学位置传感器
12. 位置传感器分辨率	标准版本 2 nm；.adv 版本 0.5 nm	50 nm
13. 线缆 & 接头	默认：屏蔽线缆 D–Sub15；.UHV 版本：Kapon 漆包线，D–Sub15 (PEEK)	-
14. 控制器规格	MC-Newton.S 系列	MC-Newton.S 系列

* 更多产品详情、图纸及三维模型，请联系我们获取。

LS80z.Lab升降位移台产品特色

· 超安静运动

· 断电位置自保持

· 更大负载能力

· 纳米级分辨率

· 内置高精度光学位置传感器

· 可与旋转台，摇摆台等自由堆叠组合

LS80z.Lab升降位移台产品尺寸

LS80z.Lab升降位移台产品参数

产品参数	LS80z.Lab
1. 特殊版本	.HV，高真空版本；
	.UHV，超高真空版本；
	.NM，完*无磁版本
2. 外形尺寸	80 × 80 × 40 mm
3. 主体材料	标准版铝合金，钢：720 g；
	.HV .UHV 纯钛，钢：840 g；
	.NM 纯钛，陶瓷：640 g
4. 运动行程	10 mm
5. 速度范围	默认：0.1 μm/s ~ 3 mm/s；
5. 速度范围	.HV & .UHV 版本：推荐使用 0.3 mm/s
6. 保持力	15 N
7. 水平方向使用*大负载	典型值：1 kg；可选配：3 kg
8. 双向位置重复精度	± 150 nm
9. 全行程俯仰 / 偏摆	0.3 mrad
10. *小步优（闭环）	5 nm
11. 位置传感器类型	光学位置传感器
12. 位置传感器分辨率	标准版本 2 nm；.adv 版本 0.5 nm；经济版本 .E 50 nm
13. 线缆 & 接头	默认：屏蔽线缆 D–Sub15；
13. 线缆 & 接头	.UHV 版本：Kapon 漆包线，D–Sub15 (PEEK)
14. 控制器规格	MC-Newton.S 系列

*更多产品详情、图纸及三维模型，请联系我们获取。

“Lab系列"线性位移台一LS105x.Lab产品特色

· 超安静运动

· 纳米级分辨率

· 断电位置自保持

· 更大负载能力

· 内置高精度光学位置传感器

· 可与旋转台，摇摆台等自由堆叠组合

“Lab系列"线性位移台一LS105x.Lab产品尺寸

“Lab系列"线性位移台一LS105x.Lab产品参数

产品参数	LS105x.Lab
1. 特殊版本	.HV，高真空版本；
	.UHV，超高真空版本；
	.NM，完*无磁版本
2. 外形尺寸	105 × 105 × 20 mm
3. 主体材料	标准版铝合金，钢：630 g；
	.HV .UHV 纯钛，钢：910 g；
	.NM 纯钛，陶瓷：770 g
4. 运动行程	60 mm（加长版本*高可至 200 mm）
5. 速度范围	默认：0.1 μm/s ~ 20 mm/s；
5. 速度范围	.HV & .UHV 版本：0.1 μm/s ~ 2 mm/s
6. 驱动力	3 N
7. 保持力	5 N
8. 水平方向使用*大负载	4 kg
9. 双向位置重复精度	±100 nm
10. 全行程俯仰 / 偏摆	0.2 mrad
11. *小步优（闭环）	5 nm
12. 位置传感器类型	光学位置传感器
13. 位置传感器分辨率	标准版本 2 nm；.adv 版本 0.5 nm；经济版本 .E 50 nm
14. 线缆 & 接头	默认：屏蔽线缆 D–Sub15；
14. 线缆 & 接头	.UHV 版本：Kapon 漆包线，D–Sub15 (PEEK)
15. 控制器规格	MC-Newton.S 系列

* 更多产品详情、图纸及三维模型，请联系我们获取。

“Lab系列”旋转位移台一RS35.Lab产品特色

· 超安静运动

· 断电位置自保持

· 内置高精度光学位置传感器

· 中空结构

· 纳米级分辨率

· 可与线性台，摇摆台等自由堆叠组合

“Lab系列”旋转位移台一RS35.Lab产品尺寸

“Lab系列”旋转位移台一RS35.Lab产品参数

产品参数	RS35.Lab	RS35.Lab.E
1. 特殊版本	.HV，高真空版本；	无
	.UHV，超高真空版本；
	.NM，完*无磁版本
2. 外形尺寸	35 × 35 × 11 mm	35 × 35 × 11 mm
3. 中通直径	Φ 5 mm	Φ 5 mm
4. 转盘直径	Φ 33.5 mm	Φ 33.5 mm
5. 主体材料	标准版、.HV、.UHV：钢，70 g；	钢：70 g
5. 主体材料	.NM：纯钛，陶瓷，90 g	钢：70 g
6. 运动行程	360° 连续运动	360° 连续运动
7. 速度范围	默认：0.0005°/s ~ 45°/s； .HV & .UHV 版本：推荐使用 4.5°/s
7. 速度范围	默认：0.0005°/s ~ 45°/s； .HV & .UHV 版本：推荐使用 4.5°/s
8. *大负载（底座水平放置）	500 g	500 g
9. 保持力矩	0.05 N·m	0.05 N·m
10. 驱动力矩	0.02 N·m	0.02 N·m
11. *小步优	3 μrad	10 μrad
12. 双向重复定位精度	± 7.5 μrad	± 25 μrad
13. 位置传感器类型	光学位置传感器	光学位置传感器
14. 位置传感器分辨率	标准版本：0.2 μrad；	3 μrad
14. 位置传感器分辨率	经济版本 .E：3 μrad	3 μrad
15. 线缆 & 接头	默认：屏蔽线缆 D–Sub15； .UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)
15. 线缆 & 接头	默认：屏蔽线缆 D–Sub15； .UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)
16. 控制器规格	MC–Newton.S 系列	MC–Newton.S 系列

* 更多产品详情、图纸及三维模型，请联系我们获取。

“Lab系列”旋转位移台一RS65.Lab产品特色

· 超安静运动

· 中空结构

· 断电位置自保持

· 纳米级分辨率

· 内置高精度光学位置传感器

· 可与线性台，摇摆台等自由堆叠组合

RS65.Lab产品尺寸

“Lab系列”旋转位移台一RS65.Lab产品参数

产品参数	RS65.Lab	RS65.Lab.E
1. 特殊版本	.HV，高真空版本；	无
	.UHV，超高真空版本；
	.NM，完*无磁版本
2. 外形尺寸	65 × 65 × 13 mm	65 × 65 × 13 mm
3. 中通直径	Φ 25.4 mm	Φ 25.4 mm
4. 转盘直径	Φ 62 mm	Φ 62 mm
5. 主体材料	标准版铝合金，钢：120 g；	铝合金，钢：120 g
	.HV，.UHV 纯钛，钢：170 g；
	.NM 纯钛，陶瓷：120 g
6. 运动行程	360° 连续运动	360° 连续运动
7. 速度范围	默认：0.0005 °/s ~ 25 °/s； .HV & .UHV 版本：推荐使用 2.5 °/s
7. 速度范围	默认：0.0005 °/s ~ 25 °/s； .HV & .UHV 版本：推荐使用 2.5 °/s
8. *大负载（底座水平放置）	1 kg	1 kg
9. 保持力矩	0.1 N·m	0.1 N·m
10. 驱动力矩	0.04 N·m	0.04 N·m
11. *小步伐	3 μrad	10 μrad
12. 双向重复定位精度	± 5 μrad	± 20 μrad
13. 位置传感器类型	光学位置传感器	光学位置传感器
14. 位置传感器分辨率	标准版本：0.07 μrad；	2 μrad
14. 位置传感器分辨率	经济版本 .E：2 μrad	2 μrad
15. 线缆 & 接头	默认：屏蔽线缆 D–Sub15； .UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)
15. 线缆 & 接头	默认：屏蔽线缆 D–Sub15； .UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)
16. 控制器规格	MC–Newton.S 系列	MC–Newton.S 系列

* 更多产品详情、图纸及三维模型，请联系我们获取。

角摆位移台一GS35-35.Lab&GS35-55.Lab产品特色

· 超安静运动

· 纳米级分辨率

· 断电位置自保持

· 可与线性台，旋转台等自由堆叠组合

· 内置高精度光学位置传感器

· 共旋转中心设计的2轴角摆台叠加

GS35-35.Lab产品尺寸

角摆位移台一GS35-55.Lab产品尺寸

角摆位移台一GS35-35.Lab&GS35-55.Lab产品参数

产品参数	GS35-35.Lab	GS35-55.Lab
1. 特殊版本	.HV，高真空版本；	.HV，高真空版本；
	.UHV，超高真空版本；	.UHV，超高真空版本；
	.NM，完*无磁版本	.NM，完*无磁版本
2. 外形尺寸	35 × 35 × 20 mm	35 × 35 × 20 mm
3. 主体材料	标准版、.HV、.UHV：不锈钢：250 g；	标准版、.HV、.UHV：不锈钢：250 g；
3. 主体材料	.NM：纯钛，陶瓷：90 g	.NM：纯钛，陶瓷：90 g
4. 运动行程	± 8°	± 8°
5. 摇摆半径	35 mm（距离台面距离）	55 mm（距离台面距离）
6. 速度范围	默认：0.0005°/s ~ 3°/s；	默认：0.0005°/s ~ 3°/s；
6. 速度范围	.HV & .UHV 版本：推荐使用 0.3°/s	.HV & .UHV 版本：推荐使用 0.3°/s
7. *大负载	1 kg	1 kg
8. 保持力矩	0.2 N·m	0.2 N·m
9. 驱动力矩	0.07 N·m	0.07 N·m
10. *小步优（闭环）	2 μrad	2 μrad
11. 双向重复定位精度	± 10 μrad	± 10 μrad
12. 位置传感器类型	光学位置传感器	光学位置传感器
13. 位置传感器分辨率	0.05 μrad	0.03 μrad
14. 线缆 & 接头	默认：屏蔽线缆 D–Sub15；	默认：屏蔽线缆 D–Sub15；
14. 线缆 & 接头	.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)	.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)
15. 控制器规格	MC–Newton.S 系列	MC–Newton.S 系列

* 更多产品详情、图纸及三维模型，请联系我们获取。

角摆位移台一GS65-77.Lab&GS65-97.Lab产品特色

· 超安静运动

· 纳米级分辨率

· 断电位置自保持

· 可与线性台，旋转台等自由堆叠组合

· 内置高精度光学位置传感器

· 共旋转中心设计的2轴角摆台叠加

角摆位移台一GS65-77.Lab产品尺寸

角摆位移台一GS65-97.Lab产品尺寸

角摆位移台一GS65-77.Lab&GS65-97.Lab产品参数

产品参数	GS65-77.Lab	GS65-97.Lab
1. 特殊版本	.HV，高真空版本；	.HV，高真空版本；
	.UHV，超高真空版本；	.UHV，超高真空版本；
	.NM，完*无磁版本	.NM，完*无磁版本
2. 外形尺寸	70 × 70 × 20 mm	70 × 70 × 20 mm
3. 主体材料	标准版铝合金：310 g；	标准版铝合金：310 g；
	.HV 纯钛，钢：310 g；	.HV 纯钛，钢：310 g；
	.UHV 纯钛，钢：430 g；	.UHV 纯钛，钢：430 g；
	.NM 纯钛，陶瓷：290 g	.NM 纯钛，陶瓷：290 g
4. 运动行程	± 10°	± 10°
5. 摇摆半径	77 mm（距离台面距离）	97 mm（距离台面距离）
6. 速度范围	默认：0.0005°/s ~ 3°/s；	默认：0.0005°/s ~ 3°/s；
6. 速度范围	.HV & .UHV 版本：推荐使用 0.3°/s	.HV & .UHV 版本：推荐使用 0.3°/s
7. *大负载	2 kg	2 kg
8. 保持力矩	0.4 N·m	0.4 N·m
9. 驱动力矩	0.15 N·m	0.15 N·m
10. *小步伐	1 μrad	1 μrad
11. 双向重复定位精度	± 7.5 μrad	± 7.5 μrad
12. 位置传感器类型	光学位置传感器	光学位置传感器
13. 位置传感器分辨率	0.02 μrad	0.02 μrad
14. 线缆 & 接头	默认：屏蔽线缆 D–Sub15；	默认：屏蔽线缆 D–Sub15；
14. 线缆 & 接头	.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)	.UHV 版本：Kapton 漆包线，D–Sub15 (PEEK)
15. 控制器规格	MC–Newton.S 系列	MC–Newton.S 系列

* 更多产品详情、图纸及三维模型，请联系我们获取。

品牌：	卓立汉光
型号：	“Lab系列”
加工定制：	是
