19282手腕带/工鞋接地测试仪及套件
单表：19280 套件：19282 套件：19283
品牌：DESCO
产地：美国
1.仪器描述
ANSI/ESD S20.20标准，工作人员的接地必须经检测，COMBO测试仪可以测试人体通过手腕带和防静电鞋接地是否合格，详细规定可在ESD防静电手册TR20.20中查询。
19282手腕带/防静电鞋测试仪特点：
1.检测人体通过手腕带或工鞋接地的电阻是否合格
2.手动切换，独立测试手腕带接地和工鞋接地
3.不能同时测试左/右脚，需逐一测试
4.LED灯指示测试结果，高/合格/低
5.腕带接地合格阻值：750KΩ-10MΩ（ANSI规范）
6.工鞋接地合格阻值：750KΩ-100MΩ（ANSI规范）
产品参数：
工作电源： 9V电池，可选配9VDC电源适配器
工作温度： 0-40摄氏度
手腕带测试量程： 750KΩ-10MΩ
工鞋测试量程： 750KΩ-100MΩ
测试精确度： +/_20%
测试电压： 4VDC
测试表规格： 尺寸84mm*14mm*38mm，重量227g
钢管支撑杆长度： 92cm
导电皮革脚踏板规格： 尺寸46cm*31cm*2.5cm（厚），重量3.6kg
不锈钢脚踏板规格： 尺寸51cm*51cm*1.3cm（厚），重量2.5kg
订购货号：19280，单表（含以下物品）
（1）COMBO测试表： 1个
（2）9V电池： 1个
订购货号：19282，套件（含以下物品）
（1）COMBO测试表： 1个
（2）白色喷塑支撑钢管： 1个
（3）导电皮革脚踏板： 1个
（4）短连接线（13厘米）： 1条
（5）9V电池： 1个
（6）安装螺丝： 1包
（7）操作指南： 1张
订购货号：19283，套件（含以下物品）
（1）COMBO测试表： 1个
（2）长连接线（1.8米）： 1条
（3）不锈钢脚踏板： 1个
（4）9V电池： 1个
选配件订购货号
98257: 220VAC---9VDC电源适配器
07010： 校准器（ANSI标准）
常用更换部件订购货号
98254： 支撑钢管+导电皮革脚踏板
98273： 不锈钢脚踏板

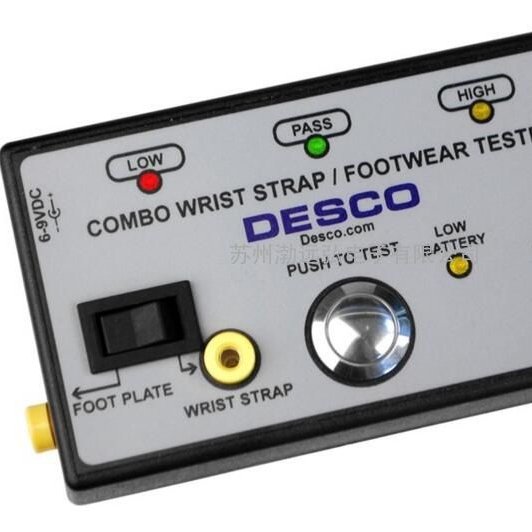

2.仪器面板
1.手腕带和工鞋接地阻值低于750KΩ，红色LOW指示灯亮
2.手腕带接地阻值高于10MΩ，黄色HIGH指示灯亮
3.工鞋接地阻值高于100MΩ，黄色HIGH指示灯亮
4.手腕带接地阻值在750KΩ-100MΩ之间，绿色PASS指示灯亮
5.工鞋接地阻值在750KΩ-100MΩ之间，绿色PASS指示灯亮
6.电池电量过低时，黄色电量指示灯亮，这时需要更换电池
7.手指按下不锈钢测试按键，手指必须碰到金属外环，相应指示灯亮后，才能松开手指
8.切换开关用于切换手腕带和工鞋，测试手腕带时-开关打到右边，测试工鞋时开关打到左边
9.正面插孔用于插入单线手腕带
10.侧面插孔用于插入连接线，连接测试表和脚踏板
11.电源适配器插孔位于仪器左侧面，采用电源适配器可以不需要电池
注意！
1.不要采用非原厂配套的电源适配器，可能造成仪器损坏
2.仪器背面有圆形封贴，不要打开该封贴。如果产品校准不合格，可以在该处进行微调，需要原厂或原厂授权才可以进行操作
3.测试时，手指一定要按下中间的按键并且接触到金属外环
3.产品安装
安装19282套件
1.用配套的3个螺钉把支撑杆固定在皮革脚踏板上
2.把9V电池装入测试表
3.把测试表固定在支撑杆上端的小铁板上
4.把配套的绿色连接线香蕉插头端插入测试表左侧的黄色插孔，连接线另一端固定在支撑杆小铁板后面的螺母上
安装19283套件
1.把9V电池装入测试表
2.把测试表固定在墙壁或其他便于测试的位置
3.把配套的绿色连接线香蕉插头端插入测试表左侧的黄色插孔，连接线另一端扣在不锈钢脚踏板上
4.测试手腕带和工鞋
注意！
测试时，手指按下中间按键，知道手指接触到金属外环。保持稳定，待相应的指示灯亮后才能松开手指。
测试手腕带
1.把测试表上的切换开关打到右边WRIST CORD位置
2.把手腕带插入测试表正面WRIST CORD插孔
3.按住测试健2-3秒，绿色PASS灯亮表示合格
4.红色LOW或黄色HIGH灯亮，表示不合格
* 红色LOW灯亮：手腕带接地电阻低于750 KΩ
* 黄色HIGH灯亮：手腕带接地电阻高于10MΩ

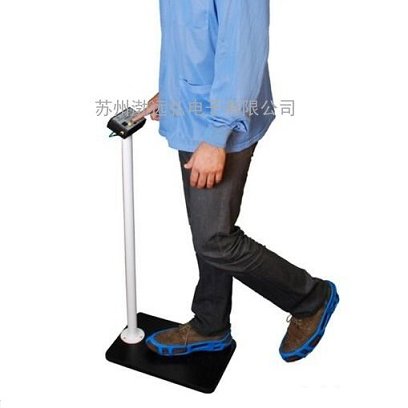

测试工鞋
1.把测试表上的切换开关打到左边FOOT PLATE位置
2.一只脚站在脚踏板上，另一脚悬空不要接触地板
3.按住测试健2-3秒，绿色PASS等亮表示合格
4.红色LOW或黄色HIGH灯亮，表示不合格
* 红色LOW灯亮：工鞋接地电阻低于750 KΩ
* 黄色HIGH灯亮：工鞋带接地电阻高于100MΩ
注意！
在测试工鞋时，WRIST CORD 插孔上不要插入手腕带
黄色电量指示灯亮表示要更换电池
