原理概述

当水从进水口进入AF型电动刷式自清洗过滤器滤筒内部，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多时，自清洗过滤器进出口的压差达到预设值或达到清洗时间或手动预制时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于自清洗过滤器上的自动排污阀；电机带动自清洗过滤器滤网内的清洗刷，被滤网所拦截下来的杂质从排污阀排出，清洗时系统不断流，自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动及PLC控制。

v ***小工作压力：1bar(15 psi)

v ***大工作压力：10bar(150 psi),16bar,25bar,40bar

v 过滤器清洁时的压力损失：0.1bar(2 psi)

v ***高工作水温：65oC(149oF)

v 过滤精度范围：120-4000微米

v 自清洗所需水量(在***小工作压力时)：80升

v 清洁方式：刷式

v 自清洗时间：10秒钟

v 电力马达：3相，0.37KW

v 自清洗控制方式：压差、时间及手动

v 此系列提供线 Y 型、L 型过滤器

技术参数

应用范围

工业过滤应用：冷却水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤；

酸洗；造纸白水过滤；注塑成型机；巴氏消毒系统；真空泵系统；空压机系统；连铸系统；水处理应用；制冷采暖水系统。

灌溉过滤应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园。

安装图

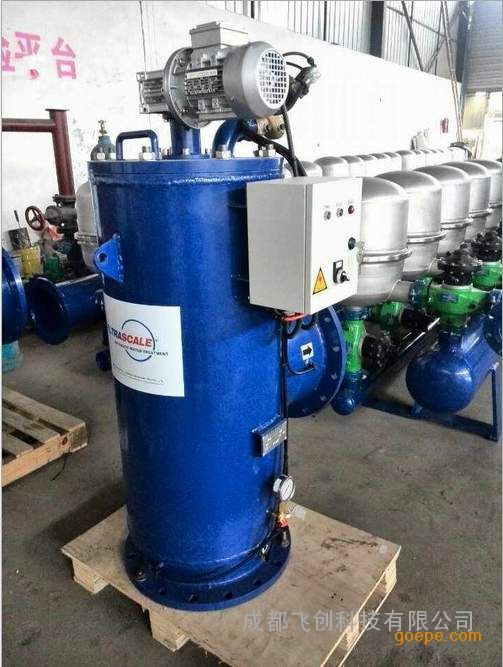

实物图片
