概述

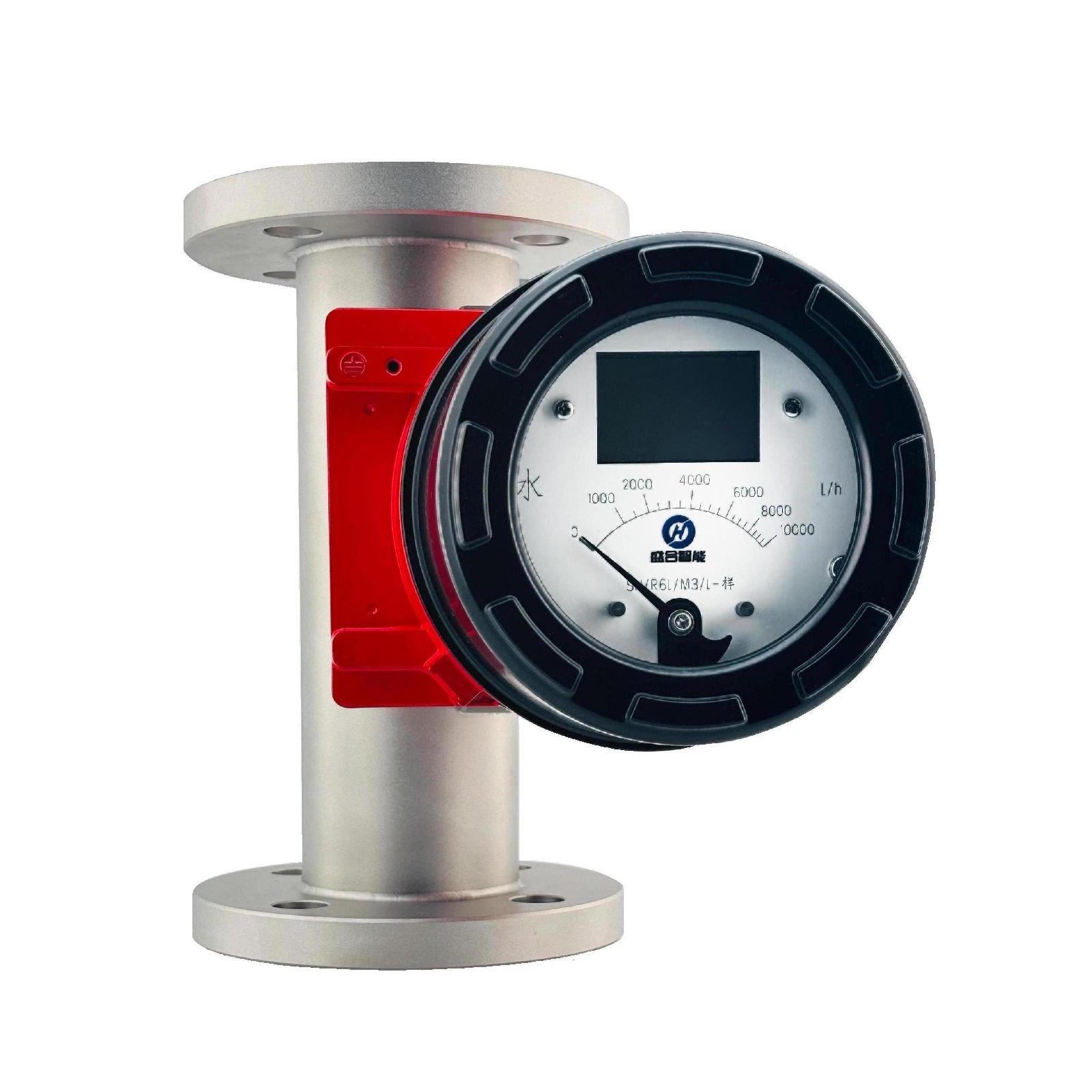

垂直浮子流量计、垂直转子流量计利用流体的动力作用使浮子在垂直安装的测量管中顺流向上移动，浮子的位移量与流量的大小成比例。通过磁传递系统，以不接触方式将浮子位移量传递给指示器直接指示流量的大小。产品坚固简洁、使用寿命长，适用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。
主要技术参数
测量范围
下限量程：1～10L/h水，0～0.7m3/h Air at ATP
上限量程：20～200m3/h水，400～4000m3/h Air at ATP
量程比：10：1
准确度等级
就地型：±1.5%，±2.0% ，±2.5%
远传型：±1.0%，±1.5%，±2.0% ，±2.5%
防护等级：IP65 IP67
公称压力：
DN15-DN50 4.0Mpa
DN80-DN200 1.6Mpa
介质温度
就地型：-40℃～+300℃
远传型：-20℃～+80℃
环境温度
就地型：-40℃～120℃
远传型：-20℃～70℃
连接形式：
法兰链接 标准HG/T20592-2009、卡套连接
电缆接口
本安型：M20×1.5 隔爆型：1/2”NPT
防爆标志：
ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型
主体材质：304S，316L，Ti，不锈钢衬PTFE，其它
安装形式
垂直安装形式，流体流动方向，自下向上
垂直安装形式，流体流动方向，自上向下
指示器
●现场就地瞬时流量指示
●现场就地瞬时流量指示，带上下限位警报
●远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆
●远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型
●3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出
