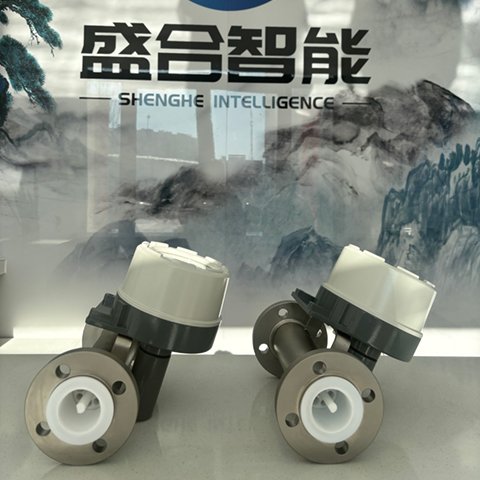

普通金属管转子流量计的测量管为金属材质，不耐强腐蚀介质；衬四氟转子流量计是在金属锥形管内壁烧结或衬里一层 PTFE，既保留了金属管的结构强度，又利用 PTFE 的耐酸碱、耐盐腐蚀特性，实现对强腐蚀介质的流量测量。

仪表型号：SHF

安装形式：垂直安装，自下向上

指示器 现场就地瞬时流量指示

            现场就地瞬时流量指示，带上下限位警报

            远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆

            远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型

            3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出

测量范围 ：量程 600～2500L/h水

介质温度 ：就地型 -40℃～+300℃  远传型-20℃～+80℃

环境温度 ：就地型 -40℃～120℃   远传型-20℃～70℃

精度：   就地型 ±1.5%         远传型±1.0%

量程比： 10：1

防护等级： IP65  IP67

防爆标志： ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型

电缆接口 ：本安型：M20×1.5 隔爆型：1/2”NPT

公称压力： DN15-DN50  4.0Mpa           DN80-DN200  1.6Mpa

夹套形式 ：保温夹套、冷却夹套

连接形式 ：法兰连接 标准HG/T20592-2009

附件:      磁过滤器   直管段

DN25衬四氟转子流量计安装要求

• 安装方式：必须垂直安装，流体自下而上流动，严禁水平 / 倾斜安装，否则浮子会卡滞；

• 直管段要求：上游≥5 倍 DN（即 125mm），下游≥3 倍 DN（即 75mm），避开弯头、阀门、泵等干扰源；

• 排气措施：液体测量时，需在流量计上游加装排气阀，避免管道内气泡影响浮子稳定。

附加功能选型

• 腐蚀介质 + 防爆区：选不锈钢 304 本体 + PTFE 衬里 + 本安防爆 + RS-485 输出；

• 户外无电源：选锂电池供电 + 脉冲输出 + IP67 防护；

• 高精度测量：选标定介质定制款（按实际介质标校，减少黏度 / 密度误差）。
