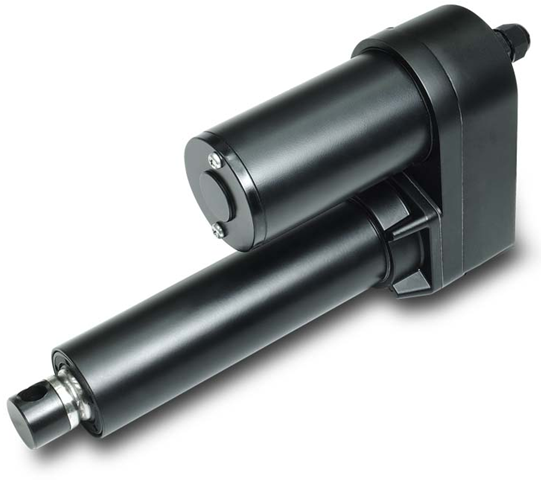

ID10B工业直流电动推杆   农业机械电动推杆
基本特点：
● ***大负载：7000N
● 电机电压：12 / 24 V 直流
● 速度范围：7〜65毫米/秒
● 标准行程：102 / 153 / 203 / 305 / 457 / 610 mm
● 高效滚珠丝杆传动
● 不锈钢伸缩管
● 粉末冶金齿轮
● 过载离合保护
● 工作温度：-25℃~ +65℃
● 工作制：25％
● 齿轮比：5:1，10:1，20:1，30:1，40:1
● 防护等级：IP54
● 静载：13600N

附加选项：
● 电位计
● 防护等级：IP65

齿轮比	***大推力 (N)	***大拉力 (N)	空载速度 （mm/s）	满载速度 （mm/s）	行程 （mm）	电压 （VDC）
5:1	2000	2000	65	40	102-610	12/24
10:1	3500	3500	35	21	102-610	12/24
20:1	4500	4500	18	13	102-610	12/24
30:1	6000	6000	11	9	102-610	12/24
40:1	7000	7000	8	7	102-610	12/24




型号标识
ID10B-	24-	20-	B-	102-	LT.POT
	电压	齿轮比	B：滚珠丝杆	行程	附件
	12-12V DC	5-5:1		102mm	LT：限位开关
	24-24V DC	10-10:1		153mm	POT：电位计
		20-20:1		203mm	防护等级：IP65
		30-30:1		305mm
		40-40:1		457mm
				610mm


速度与负载                              电流与负载

24V电动推杆
24V电动推杆
ID10电动推杆
ID10电动推杆
ID10电动推杆
滚珠丝杆电动推杆
台湾直流电动推杆台湾直流电动推杆台湾直流电动推杆台湾直流电动推杆台湾直流电动推杆台湾直流电动推杆

尺寸图（带限位开关or 限位开关+电位计）

                     4’’         6’’        8’’        10’’       12’’       18’’        24’’

行程（±5mm）	102	153	203	254	305	457	610
A	399	450	501	552	680	832	985
