用途

BXMD□系列不锈钢防爆照明(动力)配电箱(以下简称配电箱），适用于II类B级或C级，T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区，用于交流50Hz、额定电压220或380V的线路中，用于控制电动机的起动、停止，也可用于远距离控制电动机，具有过载、短路保护功能。

铝合金防爆动力配电箱工作条件

a． 海拔不超过2000m；

b． 周围空气温度不高于+40℃，不低于-5℃,24小时内平均值不超过+35℃；

c． 周围空气相对湿度不超过95%（+25℃）；

d． 在无破坏绝缘的气体或蒸气的环境中；

e． 污染等级：3级；

f． 安装类别：II、III类；

g． 用于户外的配电箱，太阳*大辐射1120W/㎡，降雨强度6mm/min；

h． 无显着摇动和剧烈的冲击振动的地方；

铝合金防爆动力配电箱结构与特点

本配电箱是按照GB3836.1-2000《爆炸性气体环境用电气设备*部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第二部分：隔爆型“d'》、GB3836.3-2000《爆炸性气体环境用电气设备第三部分：增安型“e'》标准设计制造，经国家指定检验机关检验合格，并颁发防爆合格证。

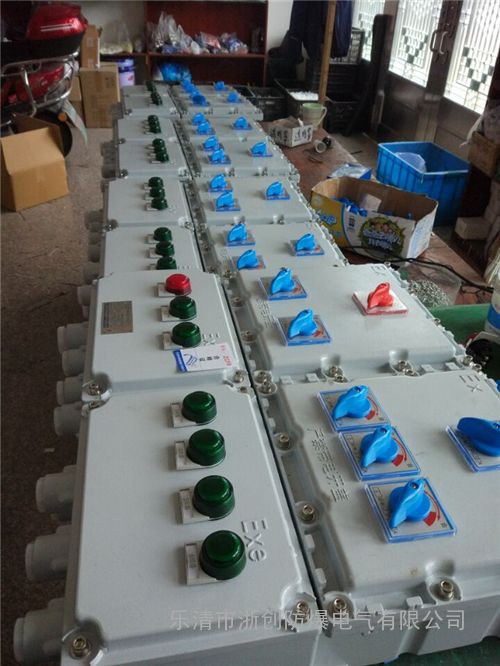

A、外壳采用铸铝合金压铸成型，表面喷塑。主腔采用隔爆型结构，接线腔增安型结构。内可选配装断路器、交流接触器、热继电器、变压器、熔断器、Ex防爆控制按钮、信号灯、转换开关等。配电箱采用模块化设计，各种回路可以自由组合，电器元件选型可由用户而定，其结构紧凑、外形美观。进出线采用钢管或电缆布线均可，进出线口方向可由用户要求而定。

B、非标配电箱： 外壳采用钢板焊接成型，表面喷塑。分主腔和接线腔，均采用隔爆型结构，内可选装高分断断路器、交流接触器、热继电器、控制按钮、信号灯等元件，通过操作壳盖上的手柄实现分合，动作性能可靠，并设有指示灯。进出线采用钢管或电缆布线均可，进出线口方向及内部元件可由用户要求而定。

铝合金防爆动力配电箱主要技术参数

4、拼装方式可根据用户要求而定，按用户提供的线路图进行设计。

5、安装与使用

5．1安装使用产品前应检查铭牌上的技术数据与使用情况是否相符；

5．2安装及维修前必须切断前级电源；

5．3进、出线电缆穿过橡胶密封圈，须用垫圈及压紧螺母压紧，保证密封及电缆不得松动；

5．4密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换，以确保防爆性能可靠；

5．5维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀，并定期涂204-1防锈油；

5．6配电箱在使用过程中要定期检查，以保证其良好运行；

5．7非*人员严禁开盖维修、检查。

铝合金防爆动力配电箱客户须知：
1、材质：铝合金、钢板、工程塑料、不锈钢（304/316）
2、等级：ExdIIBT4/T6/ExdIICT4/T6 DIP A21T4/T6。
3、元件：正泰、德力西（默认）.常熟、施耐德ABB。
4、报价：空箱还是成套提供请与销售说明即可。
5、安装：挂式安装为默认、立式安装可说明。
6、防雨：默认为户外安装，户外使用增加防雨罩。
7、厚度：全部为4mm厚度，防爆性能优越。
8、使用：化工厂、危险厂房、厂用、电厂、户内外。
9、优势：元件根据用户选择而定，假一赔十。
10、配件：可根据用户进出线不同配备格兰头。


铝合金防爆动力配电箱订货须知
1、防爆配电箱箱形式多样，网上价格只做参考，订货前请与客服联系；
2、防爆配电箱订货时请提供接线图及仪表的外形尺寸；
3、防爆配电箱内装元件满足防爆标准要求时可由用户提供；
4、本公司所有产品均采用普通物流发货，如需要快递请注明
5、本公司所有产品质保期均为一年，在质保期内如非人为损坏，均免费维修；                                                铝合金防爆动力配电箱
