产品简介

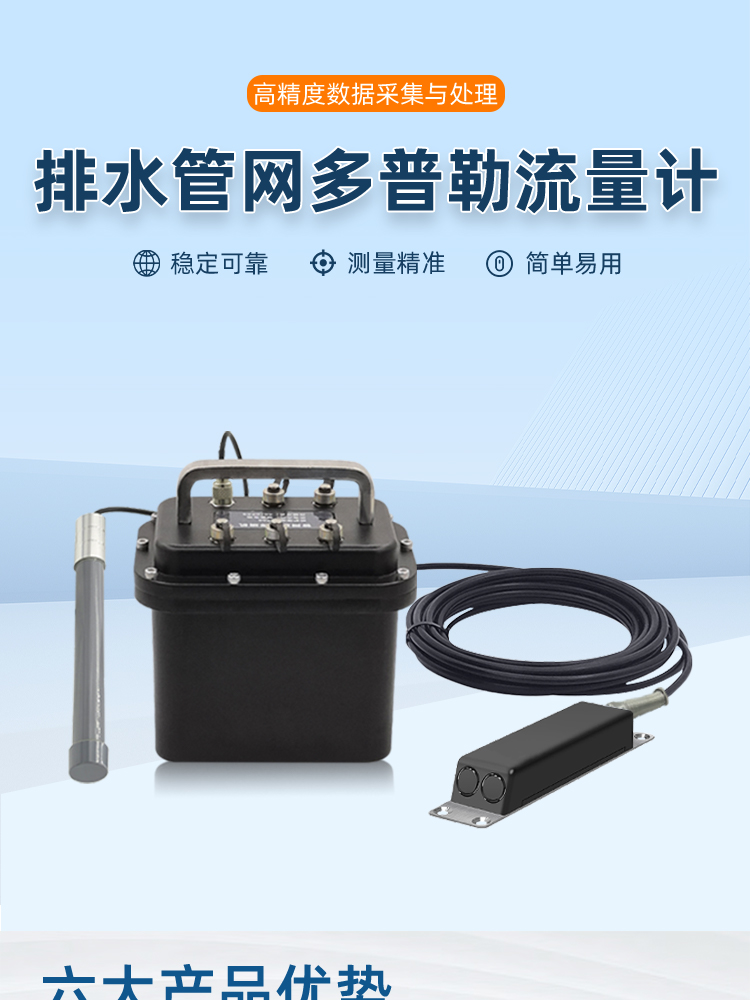

HD-DPF420E系列管网多普勒流量计，是将传感器、RTU、通讯、锂电池等集成在一起，以高性能低功耗控制器为核心，具有多个传感器接口和多通道上报功能，是集数据采集、存储、通信等功能于一体的智能遥测数字传感器。
该产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，定时采集流量流速水位并将信息传输到平台，可满足各种不同行业应用需求。
超声波多普勒流量计是应用于河流、明渠及管道等工况的水位流速流量监测仪器。其采用超声波探测技术，测量精度高、稳定性高、受环境因素影响小，无转动部件、维护频次低、工作可靠性高，是在线测量和便携测量的首选产品。

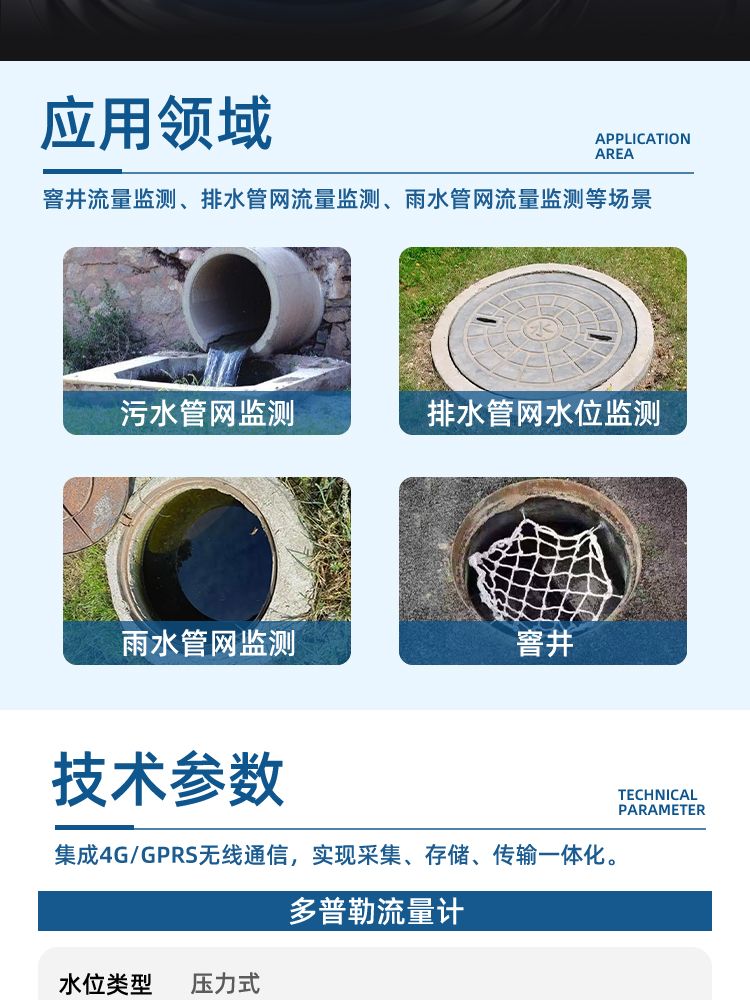

HD-DPF420E系列管网多普勒流量计，可以通过GPRS/4G进行组网通信，特别适用于无市电供电条件、防水防腐要求高的监测现场，主要应用于窨井流量监测、排水管网流量监测、雨水管网流量监测、污水管网流量监测等场景。
功能特点
※ 多普勒频移高精度测量‌，实时计算流速、瞬时流量及累计流量，适应复杂水流环境；
※ 结合速度面积法，同步监测液位、水温等多参数，实现非满管/满管流量一体化监测，无水头损失；
※ 集成4G/GPRS无线通信，实现采集、存储、传输一体化，支持多中心数据上报；

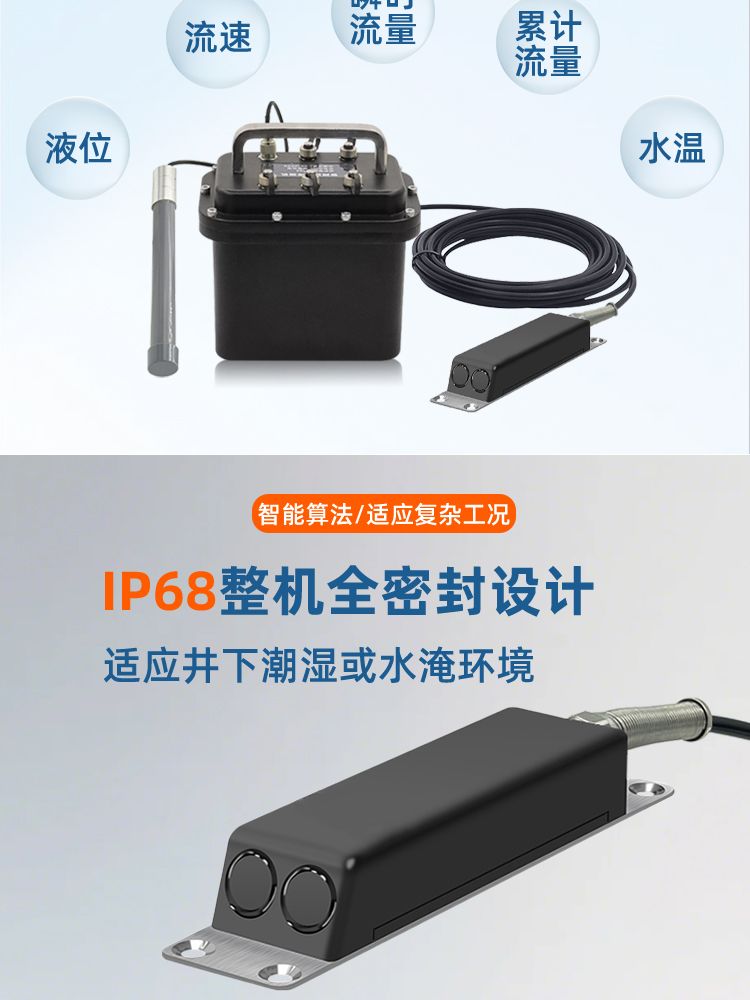

※ IP68防护等级‌，整机全密封设计，耐腐蚀、防渗水，适应井下潮湿、污水浸泡及强酸碱环境；

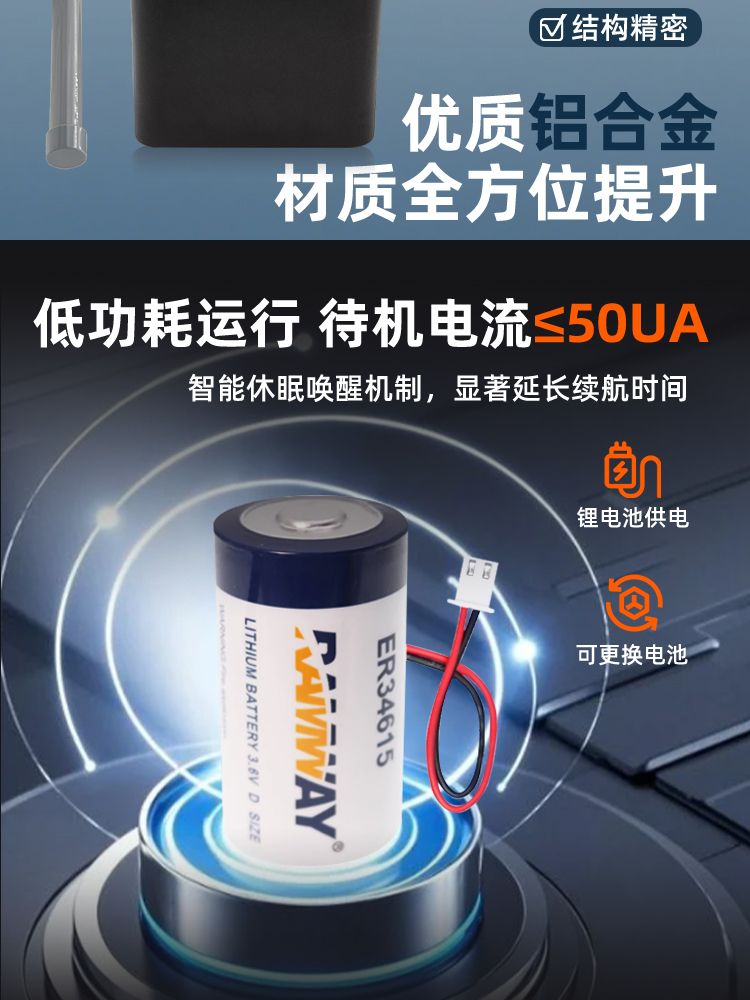

※ 低功耗运行，‌待机电流≤50uA‌：智能休眠唤醒机制，显著延长续航时间；
※ ‌抗干扰与复杂流体适应‌，可穿透污水中的泡沫、油污及悬浮颗粒，测量精度不受流体浑浊度影响；
※ 支持数据补报功能，支持蓝牙设置参数，支持远程升级程序。

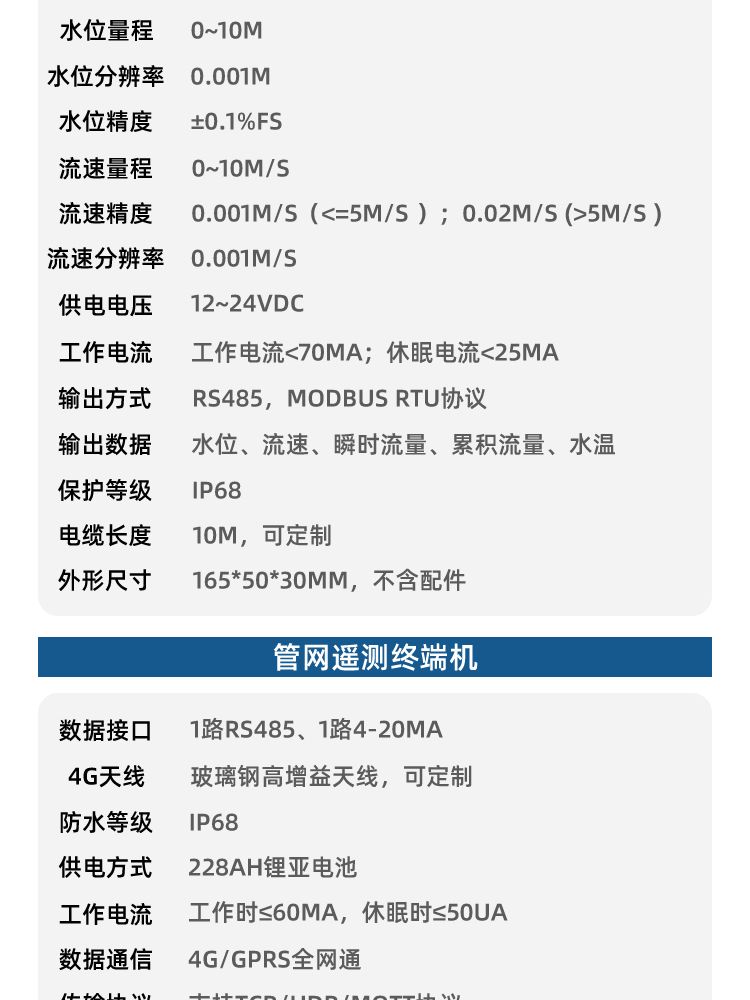

技术参数
规格型号：HD-DPF420E
多普勒流量计参数
水位类型：压力式
水位量程：0~10m
水位分辨率：0.001m
水位精度：±0.2%FS
流速量程：0~10m/s
流速精度：1.0%FS
流速分辨率：0.001m/s
供电电压：12~24VDC
工作电流：工作电流<70mA；休眠电流<25mA
输出方式：RS485，MODBUS RTU协议
输出数据：水位、流速、瞬时流量、累积流量、水温
保护等级：IP68
电缆长度：10m，可定制
外形尺寸：165*50*30mm，不含配件
管网遥测终端机参数
数据接口：4路RS485、1路4-20mA
4G天线：玻璃钢高增益天线，可定制
防水等级：IP68
供电方式：228AH锂亚电池
工作电流：工作时≤60mA，休眠时≤50uA
数据通信：4G/GPRS全网通
传输协议：支持TCP/UDP/MQTT协议，兼容SZY206、SL651、HJ212等行业协议
数据补报：支持
外壳材质：铝合金
