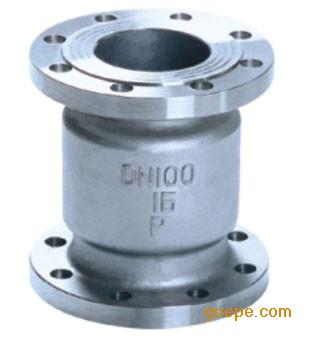

重庆立式止回阀，重庆不锈钢止回阀

￥560.00

重庆九龙坡区

重庆日安阀门有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

重庆阀门,重庆闸阀,重庆蝶阀,重庆球阀,重庆截止阀,重庆止回阀,重庆可曲挠橡胶接头,重庆减振隔振器，重庆波纹管补偿器,重庆金属软管,重庆过滤器,重庆五金管件
三大优势： 1、价格合理。2、质量稳定。3、交货快捷。
*服务：提供全套工程解决方案，售前、售中、售后*服务。
正确订购阀门的流程
1. 与阀门连接的管道的公称通径。
2. 阀门的使用工况、安装环境、流体介质、介质的温度范围、压力范围。
压力-温度额定值
为了满足实际需要，请特别注意所需阀门的压力-温度额定值。要特别注意密封材料和衬垫材料，这些材料相当程度上决定了阀门的压力-温度额定值。根据实际需要指定密封材料和沉淀材料，以满足或优于实际需求。
3. 阀门的类别
    闸阀、截止阀、止回阀、球阀、蝶阀、调节阀等等
4. 阀门的连接方式
    如果连接方式为焊接方式，还要提供连接管道的管壁厚度；如果连接方式是法兰，则要提供法兰型式。
    管道系统的完整性，未来的日常维护，防腐因素，现场装配，重量和安全性等等因素都是决定了阀门与管道连接方式所应该考虑的因素。
5. 阀门的材料
    阀门主体的材料，以及与标准配置不同的材料要求。
6. 阀门的传动方式
7. 阀门的规格型号
8. 其他附件
     防酸保护层，锁定，旁通阀等
9. 其他要求
更多精彩尽在重庆日安阀门
http://www.cqrianfm.cn
http://www.cqrianfm.com
http://www.cqrian.com
止回阀(cheek valve)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
性能规范：

技术参数		压力等级
技术参数		16	20	25	32	35	40	45	50	60	70
工作压力（Mpa）		≤16	≤20	≤25	≤32	≤35	≤40	≤45	≤50	≤60	≤70
试验压力（M）	强度	24	30	37.5	48	52.5	60	67.5	75	90	105
试验压力（M）	密封	17.6	22	27.5	35.2	38.5	44	49.5	55	66	77
介质		水、油等
温度		≤120℃

主要零部件材质:

零件名称	材质
零件名称	C	P	P3	P8	R	R3	R8	R1	R2
阀体	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相不锈钢
阀盖	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相不锈钢
阀瓣	WCB	ZG1Cr 18Ni9	CF3	CF8	ZG1Cr18 Ni12Mo2Ti	CF3M	CF8M	1.4529	双相不锈钢
摇杆	2Cr13	1Cr18 Ni9	304L	304	1Cr18Ni 12Mo2Ti	316L	316	1.4529	双相不锈钢
适用介质	水、气、油	硝酸类			醋酸类			含有氯离子的介质
适用温度	-29～425℃	-29～540℃

主要外形尺寸：

称压力 PN	公称通径 DN	主要连接尺寸									外形尺寸
称压力 PN	公称通径 DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
1.6MPa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215

型号	公称通径 DN(mm)	尺寸(mm)
		L			D	D1	D2	b	f	Z-Φ
		系列1	系列2	系列3	D	D1	D2	b	f	Z-Φ
H42W-25P H42W-25R	15	-	85	85	95	65	45	16	-	4-Φ14
	20	-	95	95	105	75	55	16	-	4-Φ14
	25	-	100	105	115	85	65	16	-	4-Φ14
	32	-	105	150	135	100	78	16	-	4-Φ14
	40	-	115	160	145	110	88	18	-	4-Φ14
	50	140	125	170	160	125	100	20	3	4-Φ14
	65	160	145	180	180	145	120	22	3	8-Φ18
	80	185	155	200	195	160	135	22	3	8-Φ18
	100	210	210	210	230	190	160	24	3	8-Φ23
	125	-	275	275	275	220	188	28	3	8-Φ25
	150	300	225	300	300	250	218	30	3	8-Φ25
	200	380	380	380	360	310	278	34	3	12-Φ25
