重庆升降式止回阀，重庆旋启式止回阀

￥560.00

重庆九龙坡区

重庆日安阀门有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

重庆阀门,重庆闸阀,重庆蝶阀,重庆球阀,重庆截止阀,重庆止回阀,重庆可曲挠橡胶接头,重庆减振隔振器，重庆波纹管补偿器,重庆金属软管,重庆过滤器,重庆五金管件
三大优势： 1、价格合理。2、质量稳定。3、交货快捷。
*服务：提供全套工程解决方案，售前、售中、售后*服务。
正确订购阀门的流程
1. 与阀门连接的管道的公称通径。
2. 阀门的使用工况、安装环境、流体介质、介质的温度范围、压力范围。
压力-温度额定值
为了满足实际需要，请特别注意所需阀门的压力-温度额定值。要特别注意密封材料和衬垫材料，这些材料相当程度上决定了阀门的压力-温度额定值。根据实际需要指定密封材料和沉淀材料，以满足或优于实际需求。
3. 阀门的类别
    闸阀、截止阀、止回阀、球阀、蝶阀、调节阀等等
4. 阀门的连接方式
    如果连接方式为焊接方式，还要提供连接管道的管壁厚度；如果连接方式是法兰，则要提供法兰型式。
    管道系统的完整性，未来的日常维护，防腐因素，现场装配，重量和安全性等等因素都是决定了阀门与管道连接方式所应该考虑的因素。
5. 阀门的材料
    阀门主体的材料，以及与标准配置不同的材料要求。
6. 阀门的传动方式
7. 阀门的规格型号
8. 其他附件
     防酸保护层，锁定，旁通阀等
9. 其他要求
更多精彩尽在重庆日安阀门
http://www.cqrianfm.cn
http://www.cqrianfm.com
http://www.cqrian.com

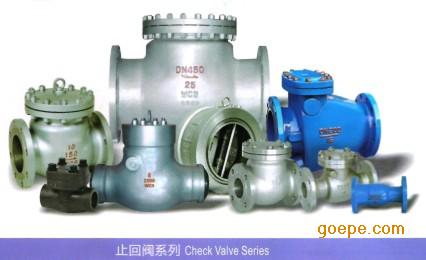

止回阀(cheek valve)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
技术规范:
1 适用介质：水、油品、蒸汽。
2 适合温度：≤425℃。
3 阀门试验压力及阀门在各级温度下的*大工作压力。

公称压力 PN （MPa）	强度实验压力 1.5P （MPa）	密封实验压力		介质工作温度（℃）
		水 1.1P （MPa）	气（MPa）	至200	250	300	350	400	425	450
		水 1.1P （MPa）	气（MPa）	*大允许工作压力（MPa）
1.6	2.40	1.76	0.6	1.6	1.5	1.3	1.2	1.0	0.9	0.7
2.5	3.75	2.75		2.5	2.3	2.0	1.8	1.6	1.4	1.1
4.0	6.00	4.40		4.0	3.9	3.3	3.0	2.8	2.3	1.8
6.4	9.60	7.04		6.4	5.9	5.2	4.7	4.1	3.7	2.9
10.0	15.00	11.00		10.0	9.2	8.2	7.3	6.4	5.8	4.5
16.0	24.00	17.00		16.0	14.7	13.1	11.7	10.2	9.3	7.2

使用说明：

1 本阀门是工业管道上必不可少的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。
2 安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
3 安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
4 本阀门应存放在干燥通风的室内，长期存放，应经常检查，防止锈蚀。

注意：使用中，螺杆压盖会出现湿漏，应将压盖螺丝拧紧。
主要零件材料

零件名称

材料

阀体、阀盖

碳素铸钢

不锈钢

阀瓣

碳素铸钢＋硬制合金碳

不锈钢＋硬制合金

摇杆

素铸

不锈钢

公称压力PN1.6MPa产品系列

规格DN(mm)	L	D	D1	D2	b	Z-d	D3	H	重量（kg）
40	220	145	110	85	20	4-18	145	103	15.2
50	230	160	125	100	20	4-18	185	160	21.3
65	290	180	145	120	22	8-18	215	175	28.1
80	310	195	160	135	24	8-18	235	185	37.6
100	350	230	190	160	24	8-23	270	220	56.7
125	400	270	220	188	28	8-25	340	248	91
150	480	300	250	218	30	8-25	375	270	129
200	550	360	310	278	34	12-25	515	415	290
250	650	425	370	332	36	12-30	515	415	290
300	750	485	430	390	40	16-30			320
350	850	550	490	448	44	16-34			420
