日本NOISEKEN空间电磁场可视化系统EPS-02Ev3

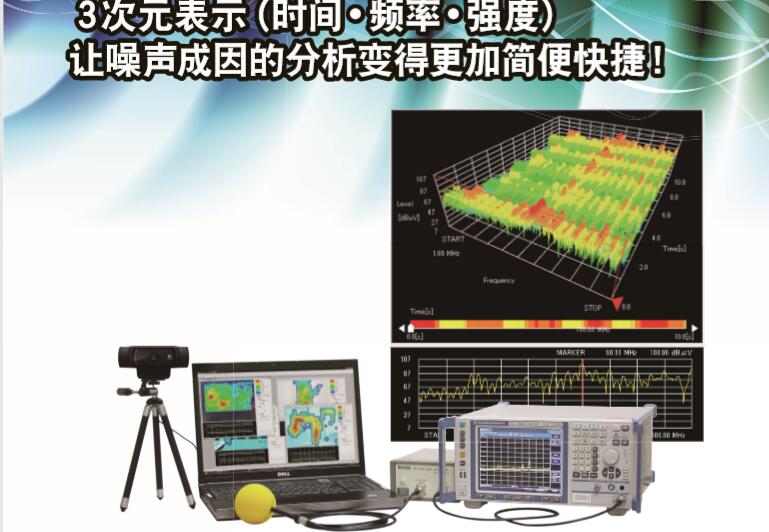

（高频电磁场）EPS-02Ev3针对电子设备开发过程中不可或缺的EMC测试，本系统具有进行前期与测试，确定噪音源位置，对策前后效果对比的功能。通过对相机所拍摄图像中的色彩进行判定，以此来检测电磁场探头的位置，然后将所测得的信号进行实时频率解析，同时将被测的实物图和实时电磁场强度叠加在一起以热图的形式展现出来。

（高频电磁场）EPS-02Ev3的特点：

可以作为EMI测试时的对策工具来使用；

简单快速地定位到噪声源并进行分析；

方便直观地进行对策前后效果的对比；

通过更换探头就可以应对从小到大各种尺寸被测物的测试；

通过因素编辑对天线特性以及线缆损耗，前置放大器等进行补偿；

非常轻巧便捷；

根据客户的需求，可以使用客户已有的电磁场探头，频谱仪来构建测试系统。

日本NOISEKEN空间电磁场可视化系统EPS-02Ev3主要技术参数：

型号	EPS-02Ev3	EPS-02EMFv2	EPS-02Hv2
测量频率			10Hz～400kHz
	100kHz～3GHz	10Hz～400kHz	10Hz～2kHz
	*取决于探头的技术规格		2kHz～400kHz
频率选择	可	可	不可
测量模式	电场/磁场	磁场（磁通密度）	磁场（磁通密度）/暴露等级
测量单位	dBμV、dBμm	dBμV、dBμm	T、G、A/m、%
测量轴	—	X、Y、Z	X、Y、Z、（综合值）
探头	Φ60/30/10mm线圈（磁场）	Φ100mm线圈（磁场）	Φ100mm线圈（磁场）
探头	φ36mm球体（电场）、Φ6mm前段（电场）	Φ30mm线圈（磁场）	Φ30mm线圈（磁场）
探头用线缆长	2m（N（P）-BNC（P）同轴连接线缆）	5m（专用线缆）	5m（专用线缆）
图像/区分尺寸	图像：640×480dot/区分尺寸：10～120dot
测试数据	Single/Free Run/Max Hold/Peak Hold		Peak Hold
辅助功能	保存/读取/印刷/输出/注释输入
对应OS	Windows 7/10
系统构成	电磁场探头（PN7405） BNC(P)-N(P)同轴线（02-000150A）	磁场测量设备	磁场测量设备
	黄色探头套（03-00079A）	（FT3470-91/92：日置电机株式会社产）	（FT3470-91/92：日置电机株式会社产）
	RF低噪放（00-00013A）	示波器（R＆SRTORTO2004-NSL：	控制用PC
	频谱仪	罗德与施瓦茨▪日本株式会社产）
	控制用PC	控制用PC
附件（共用）	摄像头、摄像头用USB延长线缆2m、摄像头用三脚架、软件、USB密匙、操作说明书
附件	LAN线缆	LAN线缆	USB线缆
	NI-GPIB-USB-HS GPIB控制卡	EPS-02EMFv2软件、EPS-02Hv2软件
	NI-VISA安装软件	NI-VISA安装软件

试验配置：

EPS-02系统	电脑＆软件	专用的软件
	频谱仪	满足*大频率的频谱仪，可自配
	电磁场探头	6mm,1cm,3cm,3.6cm等探头
	被测物

其他测试选件：

选件	PN7405	电磁场探头；
	00-00013A	RF低噪放；
	03-00079A	黄色探头套；
	03-00081A	交换用黄色探头套

其他选件

电磁场探头 RF 低噪放

文章来自深圳市辰仪科技有限公司（emcsys）

品牌：	NOISEKEN
型号：	EPS-02Ev3
