防爆挠性连接管产品简介


一、产品定义与用途

防爆挠性连接管是一种专为爆炸性环境设计的管道连接件，兼具防爆性能与良好挠性。其核心功能是在电气设备、管道及仪表间提供安全可靠的柔性连接，适应机械振动、热膨胀或安装偏差等场景，防止因应力集中导致连接松动或泄漏，从而降低火灾和爆炸风险。

二、适用环境与场所

1. 爆炸性气体环境：
   • 适用于1区、2区危险场所（存在爆炸性气体混合物的区域）。
   • 覆盖ⅡA、ⅡB、ⅡC类爆炸性气体环境（按爆炸性物质危险性分级）。
   • 温度组别：T1-T6（适应不同气体引燃温度）。
2. 可燃性粉尘环境：
   • 适用于20区、21区、22区（存在可燃性粉尘的场所）。
3. 典型应用行业：
   • 石油石化：炼油厂、油库、油气田的电气设备进出线连接。
   • 化工：化工厂、化肥厂、农药厂的腐蚀性介质输送管道。
   • 军工与海洋平台：舰船、潜艇、海洋平台的复杂系统布线。
   • 其他领域：酿酒、医药、纺织、印染等行业的防爆电气设备连接。

三、产品结构与材质

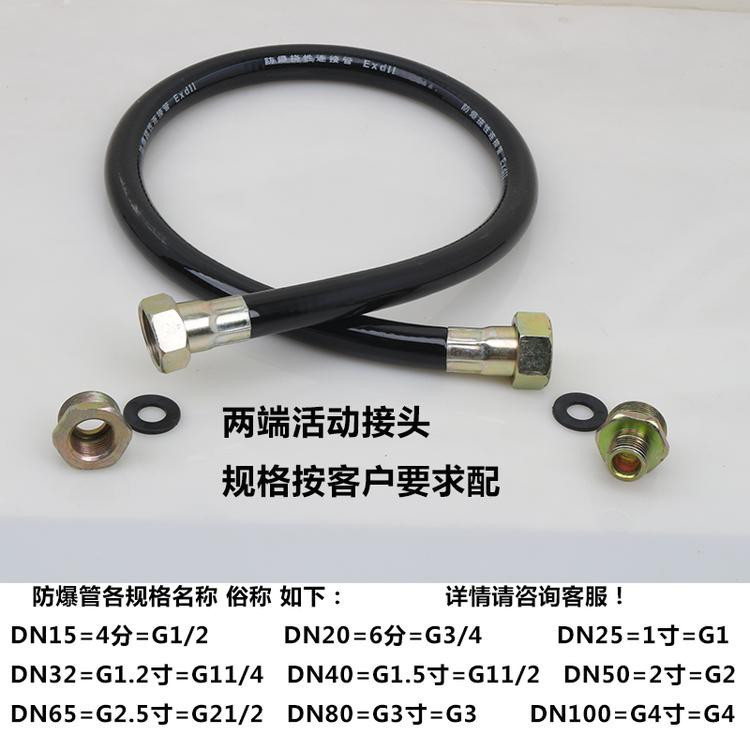

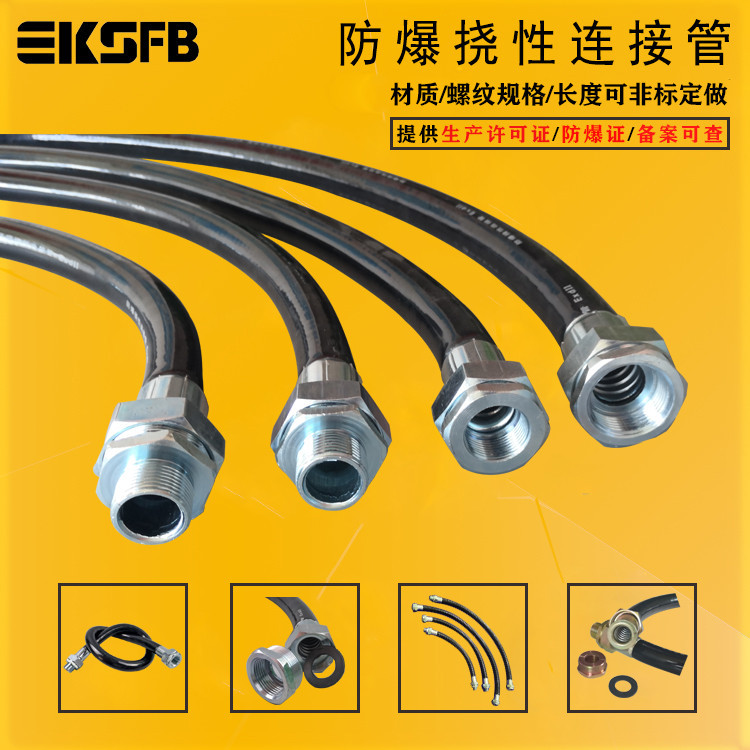

1. 接头部分：
   • 两端为金属螺纹活接头，通常由不锈钢或优质碳素钢电镀处理制成，确保连接牢固性与密封性。
   • 螺纹规格多样，支持NPT螺纹、公制螺纹等，可根据用户需求定制。
2. 管体部分：

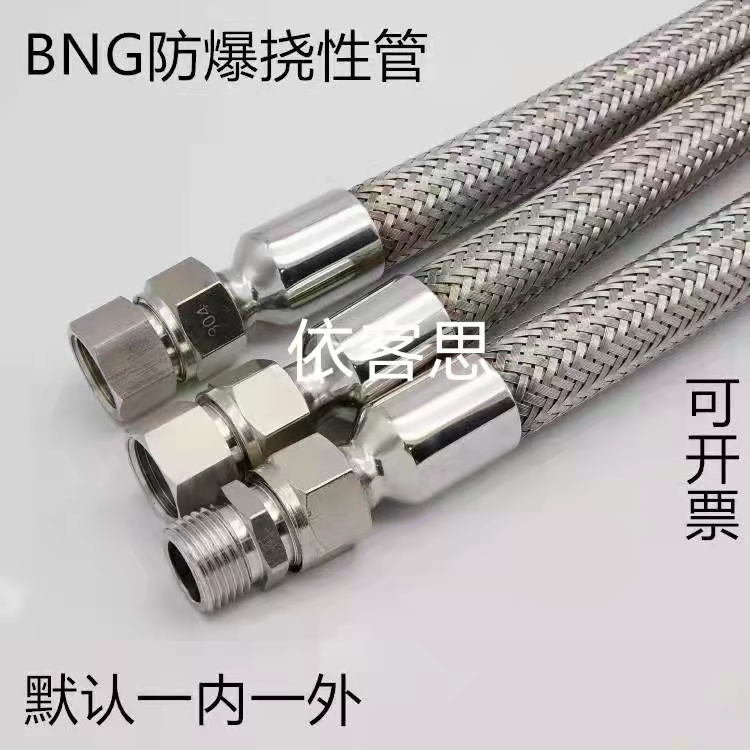

   • 内管：由金属波纹管或金属软管制成，提供挠性基础，适应弯曲与振动。
   • 中层：钢丝编织网或金属丝增强层，提供强度支撑，防止管体变形。
   • 外层：耐磨、耐候的橡胶或塑料护套（如PVC、橡胶、尼龙布），保护管体免受腐蚀与磨损。
3. 材质分类：
   • PVC护套型：耐腐蚀、耐水、阻燃，适用于一般腐蚀性环境。
   • 橡胶护套型：柔软性佳，耐油、耐磨、抗老化，适用于振动或油液环境。
   • 不锈钢型：耐高温、耐腐蚀性强，适用于极端化学或高温环境。

四、产品特点与优势

1. 防爆性能：
   • 采用防火、防静电材料，减少火花产生可能性。
   • 密封设计防止介质泄漏，避免与外部爆炸性气体形成混合物。
2. 挠性设计：
   • 内管波纹结构与外层材料特性，使管体可适应不同安装角度与位置。
   • 吸收振动与位移，保护连接设备免受损坏。
3. 耐用性与可靠性：
   • 耐燃、耐腐蚀、耐水、耐老化，延长使用寿命。
   • 结构牢固，工作可靠，减少维护成本。
4. 定制化服务：
   • 支持长度定制（如500mm、700mm、1000mm等）。
   • 螺纹规格可按用户需求加工，标注内外螺纹（如BNG-700×G3/4(内)/G1(外)）。

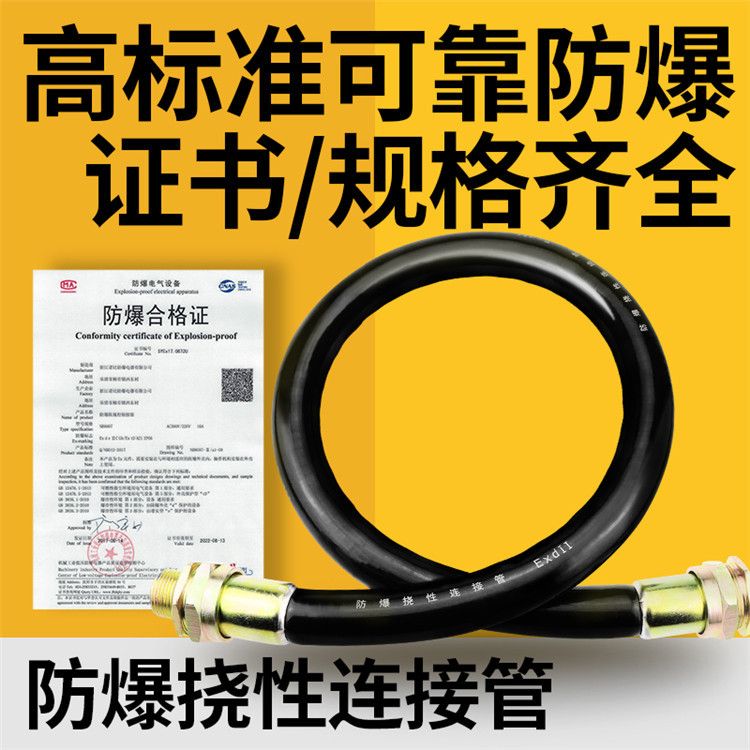

五、技术标准与认证

• 符合 GB3836-2000（中国防爆电气设备标准）与 IEC60079（国际防爆标准）要求。
• 通过权威机构认证，确保产品安全性能达标。

六、安装与使用注意事项

1. 密封圈处理：
   • 若密封圈非轴向压缩长度受限，需加装过渡压紧元件，确保防爆挠性管压紧密封圈。
   • 若密封圈压缩长度足够，可直接连接防爆挠性管与引入口。
2. 铠装电缆配线：
   • 使用铠装电缆时，需在电气设备引入口配装铠装电缆引入装置后再连接挠性管。
3. 定期检查与维护：
   • 检查接头是否松动、护套是否破损，及时更换老化或损坏部件。
   • 避免机械损伤，远离尖锐物体或振动源。
