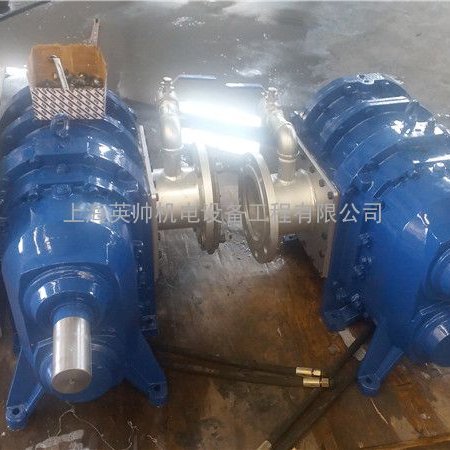

转子泵(Rotary Lobe Pump) 1 转子泵的工作原理

1.1. 原理

两个转子分别在两个平行轴的驱动下相对运转,转子和泵壳体之间形成密封 腔体,填充在腔体内的介质不断被旋转的转子由进口端推向排出端,从而完成输 送。转子泵对介质的挤压和剪切极小,几乎没有脉冲和扰动。

1.2. 流量与转速的关系

转子泵的特点是:在一定压力下,流量与转速呈严格线性关系。因此转子泵 又常用来做计量输送泵。转子泵的流量范围在0.7-1200立方/小时之间,可以满 足客户的各种需要。

1.3. 压力

转子泵的*大输出压力为16bar。

1.4. *大通过颗粒尺寸

转子泵通过异物的能力很强,*大可通过尺寸为6厘米的异物。

1.5. 自吸能力

转子泵具有很强的自吸能力,*大吸程为8.5米。

1.6. 转子

转子采用数控机床加工,精度高。转子材料可以根据输送介质的种类进行选 择。福格申有多种材料的转子可供选择:碳钢、不锈钢、碳钢骨架外覆耐磨和耐 腐蚀的橡胶弹性体。

1.7. 壳体和耐磨板

转子泵壳体均采用整体铸造,数控加工,精度极高。壳体材料有铸铁和不锈 钢两种,且壳体材料本身已经过硬化处理。轴两端安装有可以更换的耐磨板,壳 体内有可更换的耐磨内衬,从而大大降低了维修成本。

1.8. 密封

转子泵的密封为集装式机械密封,安装在隔离腔体内,具有独立润滑和冷却 作用。确保齿轮箱油不会与输送的介质接触,大大延长了泵的使用寿命。

1.9. 马达和联轴器

转子泵采用弹性联轴器,确保传递效率高,而且避免紧急情况下突然过载对 泵体或马达的伤害。

驱动通常采用减速电机,也可以采用液压马达或柴油机。

1.10. 同步齿轮箱

转子泵的性能和寿命在很大程度上取决于同步齿轮箱,精密加工的同步齿轮 箱确保转子之间,转子与壳体之间紧密接合,达到*佳性能。同时避免两者之间 的相互摩擦以提高寿命。

1.11. 底座和防护罩

底座采用碳钢材质,激光切割一次成形。表面热镀锌处理以防生锈。采用2毫 米厚钢板制作的联轴器防护罩,消除任何潜在的安全隐患。

2 转子泵的技术特点

2.1. 结构紧凑,占地面积小,节省了土建成本。
2.2. 检修方便,减少了停机检修的时间。转子泵可以在线维修,无需拆卸管

路,无需起吊设备,可实现快速修复。
2.3. 介质在泵腔内的输送路线短,且运行平稳,没有脉动。因此,转子泵可

以输送特殊流体,比如液体***和糖浆等高粘度介质。 2.4. 转子和壳体之间的间隙配合,大大降低磨损。
2.5. 壳体与转子之间的间隙可以调整两次,以延长转子寿命。 2.6. *大可通过6厘米直径的固体物料,且不堵塞。
2.7. 泵可以正反转,实现双向输送功能。
2.8. 自吸能力很强,*大吸程可达到8.5米。

3 转子泵的应用领域

环保: 污水处理、化工废水、污泥脱水机加料、污水泵站、浮渣、石灰 浆、垃圾渗滤液、膜处理、MBR应用、供水及沉淀池污泥等。

石化: 原油、汽油、柴油、润滑油、重油、渣油。
船舶: 舱底废水、生活污水、废油、污泥、燃料油。
乳品: 酸牛奶、鲜奶油、冰淇淋、乳酪等。
饮料: 啤酒、麦芽汁、酵母、汽水、水果浓缩液、果汁饮料。 糖果: 糖浆、奶油、巧克力。

淀粉类: 浆料、糊、碎料。
肉类: 动物内脏和血液、动物肉。
食品: 番茄酱、水果泥、蔬菜糊、布丁、果酱、水果馅、调味剂、甜味

料、果冻、酵母泥、沙拉调味料、面色糕点。
化妆品: 面霜及洗液、发型凝胶、染发剂、香精油。
药品: 药丸糊、浸膏、乳化液、膏剂。
造纸: 纸浆、乳胶。
陶瓷: 粘土、石灰浆、彩釉、氧化铁泥。
化工: 涂料、钛白粉、溶剂、树脂及聚合物、染料、石膏。
建筑: 宾馆酒店、运动场、展览馆、火车站、轮船码头、地下水排放。 铁路: 真空排放系统。
运输: 特种罐车、真空排污车。
沼气: 餐厨垃圾、过期食品、动物粪便、各种有机物等。

转子泵 Rotary Lobe Pump 4 转子泵的种类及示意图
