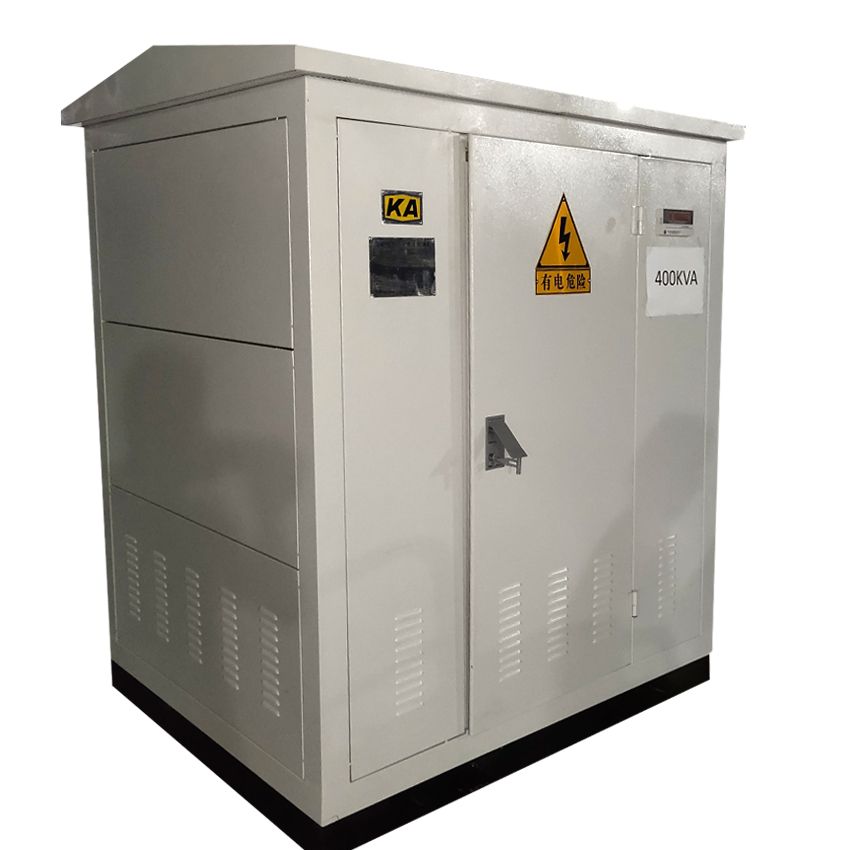

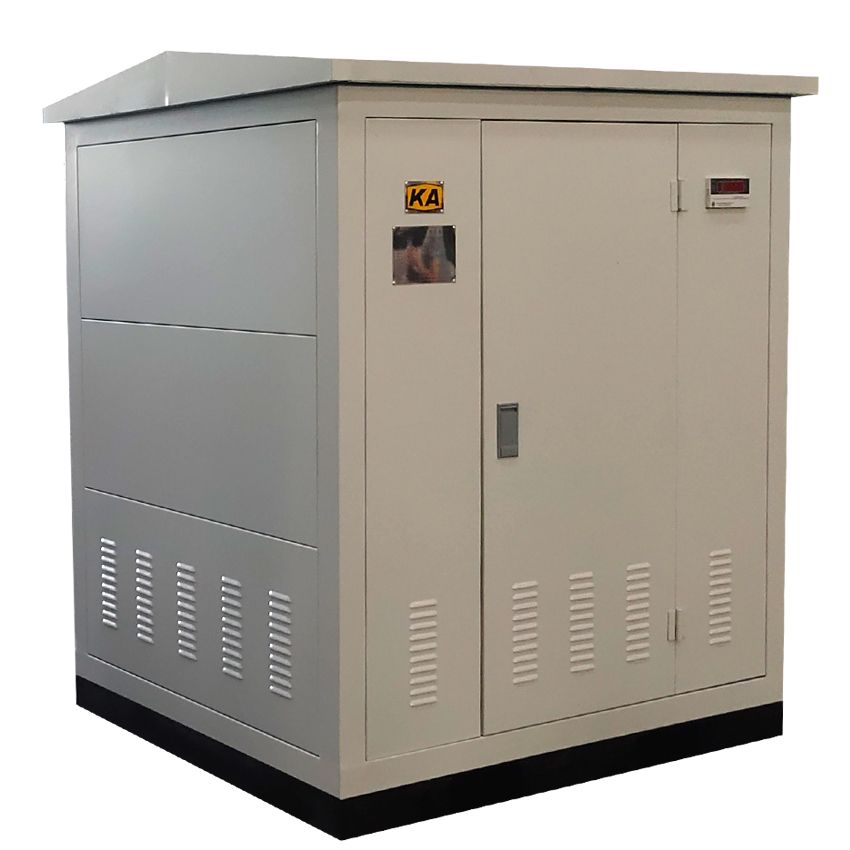

富杰矿用变压器 KSG-200KVA 10/0.4KV 铜绕组 有矿安认证
￥37900.00
浙江温州乐清市
浙江富杰电气有限公司
5年 | 指数：120 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数

可靠来自对生命和质量的认识

KSG系列矿用干式变压器使用说明书

一、概述

1、产品名称、主要用途及其适用范围

本说明书适用于型号为KSG-(100-1600)/10（6）矿用干式变压器。

KSG-□/10（6）系列矿用干式变压器是具有IP30及以下防护等级外壳且可配高低压开关联合使用的干式变压器。

以下无特殊说明统称为干式变压器。

2、 产品规格型号及其含义

矿用一般型干式变压器规格型号:








3、产品执行下列标准：



GB/T12173-2008  矿用一般型电气设备

GB1094.11-2007  干式电力变压器

GB/T10228-2015  干式电力变压器技术参数和要求

JB/T3955-2006  矿用一般型电力变压器

GB4208-2008  机壳防护等级

GB/T17211-1998  干式电力变压器负荷导则

GB3836.1-2010 爆炸性气体环境用电气设备 第1部分:通用要求

GB3836.2-2010 爆炸性气体环境用电气设备 第2部分:隔爆型“d”

GB1094.l-2013电力变压器第 1 部分 总则

4、 防护型式：箱壳防护

5、安全标志：KA KY.

6、正常使用条件

干式变压器在下列条件下应能正常工作:

a)  海拔高度:不超过1000m；

b)  环境温度：-20℃～+40℃

c) 空气相对湿度不超过95%(+25℃时)；

d) 在无破坏绝缘的气体或蒸汽环境中；

e) 用于无甲烷煤尘爆炸性的环境中。

二、技术参数

1、干式变压器基本参数见表1。

表1


型号 额定电压 联结组
标号		 空载
损耗W		 负载
损耗(120℃)W		 空载
电流%		 短路阻抗
Uz %
  高压10（6）
kV		 低压V
KSG-100 ±2×2.5% 400 Dyn11 400 1570 1.8 4
KSG-200 ±2×2.5%   Dyn11 620 2530 1.1 4
KSG-250 ±2×2.5%   Dyn11 720 2760 1.4 4
KSG-315 ±2×2.5%   Dyn11 880 3470 1.2 4
KSG-400 ±2×2.5%   Dyn11 980 3990 1.2 4
KSG-500 ±2×2.5%   Dyn11 1160 4880 1.2 4
KSG-630 ±2×2.5%   Dyn11 1300 5960 1.0 6
KSG-800 ±2×2.5%   Dyn11 1520 6960 1.0 6
KSG-1000 ±2×2.5%   Dyn11 1770 8130 1.0 6
KSG-1250 ±2×2.5% 400 Dyn11 2090 9690 1.0 6
注：负载损耗值和短路阻抗值为F级绝缘材料参考温度120℃时数值。
2、干式变压器的绝缘水平按表2规定。
表2
额定电压V 额定短时耐受电压方均根值kV 额定全波雷电冲击耐受电压（方均根值）kV 试验时间S
400 3 — 60
10000/6000 35/25 75/60
 3、干式变压器绝缘等级及允许温升见表3。

表3
变压器额定容量kVA 100-1250
绝缘耐热等级 F
绝缘系统温度℃ 155
箱壳表面温升K 79
温度监视报警温度℃ 125±5℃
三、产品结构
矿用一般型干式变压器由单独的干式变压器、壳体和电缆组成一体，作为井下供、变电设备使用，即为矿用干式变压器，矿用一般
型移动变电站用干式变压器即没有配备高低压开关时的中间箱壳部分，箱壳内装有变压器机芯，即绕组部分和铁心部分。
干式变压器的输入电压可适应额定电压+5%至-5%的线路电压。如果需要改变高压输入分接电压时，在确认变压器不带电的状态下，
打开箱体上的高压接线盒盖，按表4改变高压分接板上的连接片位置。出厂时连接片一律在4-5，即额定输入电压10000V上。
表4
电压调整率 连接片位置 输入电压V
+5% 2-3 10500/6300
+2.5% 3-4 10250/6150
额定 4-5 10000/6000
-2.5% 5-6 9750/5850
-5% 6-7 9500/5700
干式变压器可以用改变联结组别的方法变换输出电压，具体变换范围按表1干式变压器技术参数。在确认变压器“不带电”状态下，打开
变压器低压侧箱盖或手孔盖，将低压连接片按图2示意图联结，即可得到相应的低压输出电压。

干式变压器箱壳用钢板焊接而成，主体侧面加通风孔，以增加散热面。干式变压器箱体下部有四个吊板，当吊起整机时必须同时使用。箱体下部设有滑靴。干式变压器箱体下部设有二个M12外接地螺栓，并有接地符号。
矿用一般型型干式变压器作为非煤矿供电系统中的电气设备，10kV（6kV）高压电往前一级高压配电装置输入到干式变压器一次侧带电，二次感应输出低电压，经独立使用的馈电装置供给设备使用。
四、外形尺寸及重量
10（6）kV级干式变压器（JB/T3955-2006标准）外形尺寸及重量见表5：
表5
型号
 		 额定容量kVA 外形尺寸
L×W×H(mm)		 变压器重量Kg
KSG 100 1750×1500×1500 1400
KSG 200 1750×1500×1500 1450
KSG 250 1750×1500×1500 1500
KSG 315 1750×1500×1500 1800
KSG 400 1750×1500×1600 1950
KSG 500 1750×1500×1600 2100
KSG 630 1750×1500×1750 2300
KSG 800 1750×1500×1750 2500
KSG 1000 1900×1500×1970 3000
KSG 1250 2000×1500×1970 3600
品牌：富杰
型号：KSG
加工定制：是
应用范围：电力
铁心形状：阶梯型
频率特性：低频
电源相数：三相
冷却形式：干式
