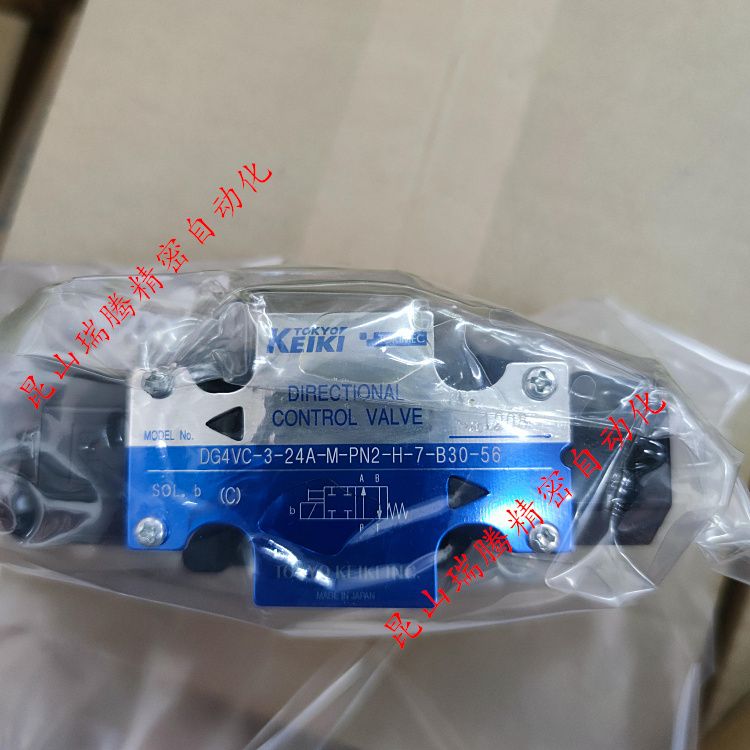

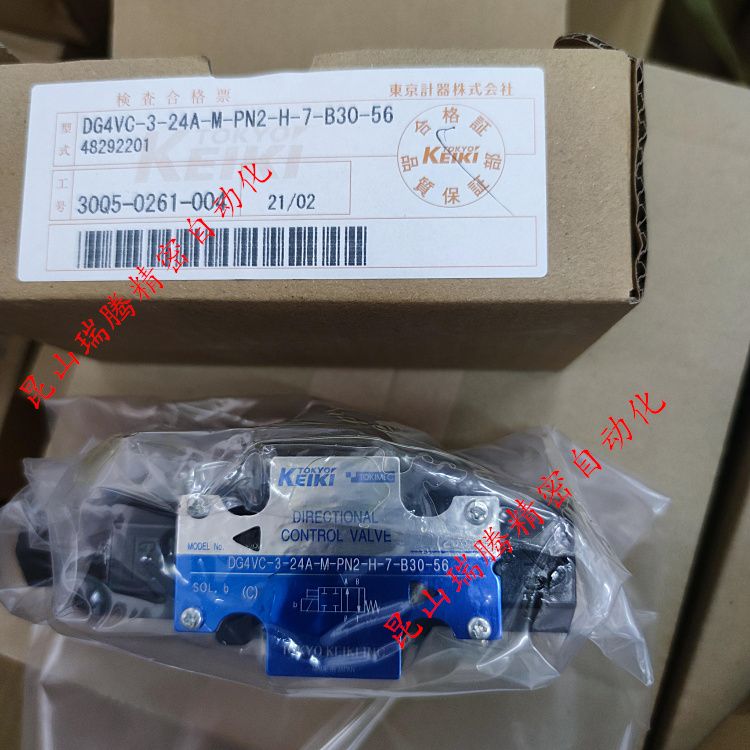

DG4VC-3-24A-M-PN2-H-7-B30-56液压电磁换向阀DC24V微小电流TOKYOKEIKI东京计器TOKIMEC
品牌: TOKYO KEIKI 东京计器 (原旧称TOKIMEC 东机美)
原产地:日本佐野市
型号:
DG4VC-3-24A-M-PN2-H-7-B30-56 新型号
DG4VC-3-24A-M-PN2-H-7-B30-54 老款已停产

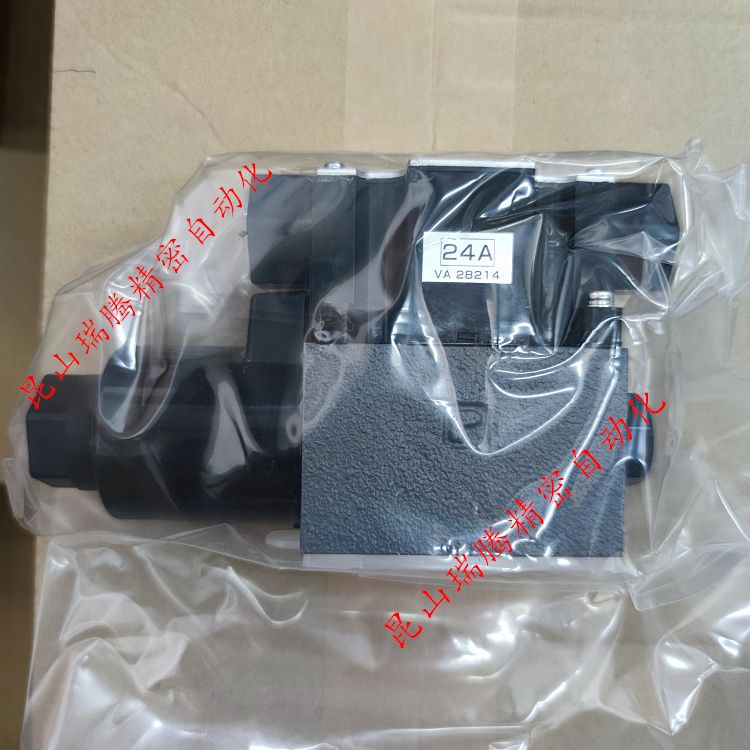

DG4VC-3-24A-M-PN2-H-7-B30-56液压电磁换向阀DC24V微小电流TOKYOKEIKI东京计器TOKIMEC
该型号电磁换换阀内置驱动回路。在信号端子上连接PLC 等，可以直接驱动。性能和DG4V-3 相同（直流电源）。
1 适用液压油
无记号：石油系类压油、水乙二醇类液压油
F3：磷酸酯类液压油
2 内置驱动回路的小型电磁换向阀（板式安装型）
湿式电磁铁芯型
3 安装面尺寸
3：ISO 4401-03
4 阀芯型号
参考E2-6、E2-7 页
5 弹簧置位方式
A：弹簧偏置A 型（2 位、单电磁铁）
B：弹簧偏置B 型（2 位、单电磁铁）
C：弹簧对中型（3 位、双电磁铁）
N：无弹簧定位型（2 位、双电磁铁）
6 电磁铁安装方向（适用于弹簧置位方式A，B）
无记号：标准（励磁时P → B，A → T）
L：电磁铁的安装方向与标准相反（励磁时P → A，B → T）
7 电气布线方式
  P：电磁铁插件方式接线盒、G1/2
8 触点输入类型
S2：SINK
N2：SOURCE
9 电磁铁电源电压
H：DC24V
10 T 端口允许背压
7：20.6 MPa
11 端口阻尼器（选配）
无记号：无端口阻尼器（标准）
带阻尼器的示例
< 例1> P08（P 端口上带有直径为0.8 mm 的阻尼器）
　　　　　 阻尼器直径端口名（适用于A，B，P，T 各端口）
< 例2> B12（B 端口上带有直径为1.2 mm 的阻尼器）
< 例3> Max.可以2 个端口进行组合
按照PTAB 的顺序组合
P10T12，P08B10
12 设计编号
