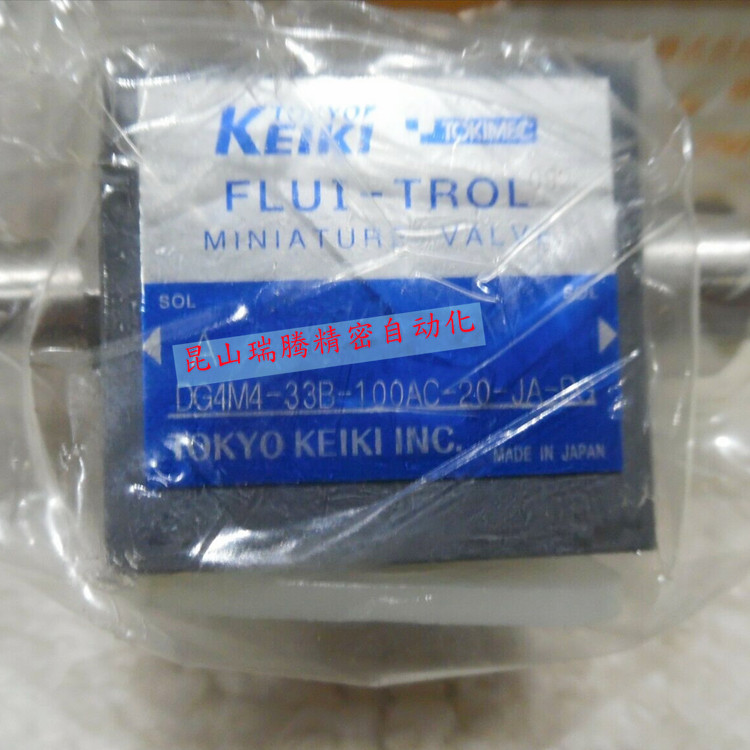

东京计器TOKYOKEIKI小型电磁换向阀DG4M4-36B-24DC-20-JA-PG
品牌：TOKYO KEIKI东京计器 (原旧商标为TOKIMEC 东机美)
產地：日本
型號：DG4M4-33B-100AC-20-JA-PG
产品特点：
DG4M4电磁阀是紧凑型的小型电磁换向阀，Max.使用压力为21MPa。
线圈外围是以树脂注塑成型，采用50、60Hz 通用的2个端子，所以无需根据频率更改布线。

产品特点：
DG4M4电磁阀是紧凑型的小型电磁换向阀，Max.使用压力为21MPa。
线圈外围是以树脂注塑成型，采用50、60Hz 通用的2个端子，所以无需根据频率更改布线。

(1)适用液压油
　　无记号：石油类液压油、水 • 乙二醇类液压油
　　F3：磷酸酯类液压油
(2)超小型电磁换向阀（板式安装型）
    湿式电磁铁芯型
(3)阀芯型号
　 36
(4)弹簧置位方式
　　A：弹簧偏置 A 型（2 位、单电磁铁）
　　B：弹簧偏置 B 型（2 位、单电磁铁）
　　C：弹簧对中型（3 位、双电磁铁）
　　无记号：无弹簧型（2 位、双电磁铁）
(5)电磁铁电源电压

(6)设计编号
(7)电磁铁安装方向（适用于弹簧置位方式 A、B 型）

　　无记号：标准（励磁时 A 型：P → B B 型：P → A）

　　LH：电磁铁的安装方向与标准相反。（励磁时 A 型：P → A B 型：P → B）
(8)有无指示灯（选项）
　　无记号：无指示灯（标准）
　　M12：带指示灯（AC 电磁铁用）
　　DIN43650 连接器型

　　M14：带指示灯及电涌抑制器（DC 电磁铁用） DIN43650 连接器型

　　※ ***于引线型 (S46/S47) 无记号。
(9)有无防水接头
　　（没有指示灯时，为选配）
　　无记号：无防水接头 ( 标准 )
　　PG：带防水接头
　　※ ***于引线型 (S46/S47) 无记号。
　　※ 带指示灯 (M12/M14) 型为标准配置。
(10)特型编号
　　S7：P 端口上带有直径为 1.0 mm 的阻尼器
　　S46：电气布线方式引线型（引线长度为 300 mm）

　　S47： 电气布线方式引线型（带电涌抑制器、引线长度为300mm）

使用时的注意事项

●安装方向　无弹簧型在安装时请保持阀芯轴处于水平状态。对于其他的弹簧设置方式，则没有限制。

●电磁铁励磁　必须要使一端的电磁铁消磁后再使另一端励磁。无弹簧型，必须要使任意一方的电磁铁连续励磁。

●T（油箱）端口的配管　请不要给T端口施加超过允许背压的异常浪涌冲击压力。另外，由于是湿式结构，所以在使用时需要使阀内一直充满油液。

●浪涌冲击压力引起的误动作　尽量避免与容易产生浪涌冲击压力的油箱管路进行合流配管。如果给阀的T端口施加浪涌冲击压力，则阀芯会出现误动作，请务必注意。

●作为2方向，3方向阀使用　因为是作为4方向阀设计的，所以作为2、3方向阀使用时，Max.流量会受限制。详细请与本公司联系。

●长时间的电磁铁励磁　如果高压且长时间励磁，则阀芯会出现卡阀现象，从而发生切换不良，请务必注意。

●手动操作　因为是电磁铁吸引型，所以进行手动切换时，请按压相反侧的手动操作钮。请注意，该方法与其他的电磁换向阀（推动型）的操作方法不同。另外，如果油箱管路的背压较高，则如右图所示，操作力会增加。

●电磁铁指示灯　如果是带指示灯的型号，则电磁铁通电时会点灯。

●电气布线的接线方法
