一、仪器概述：

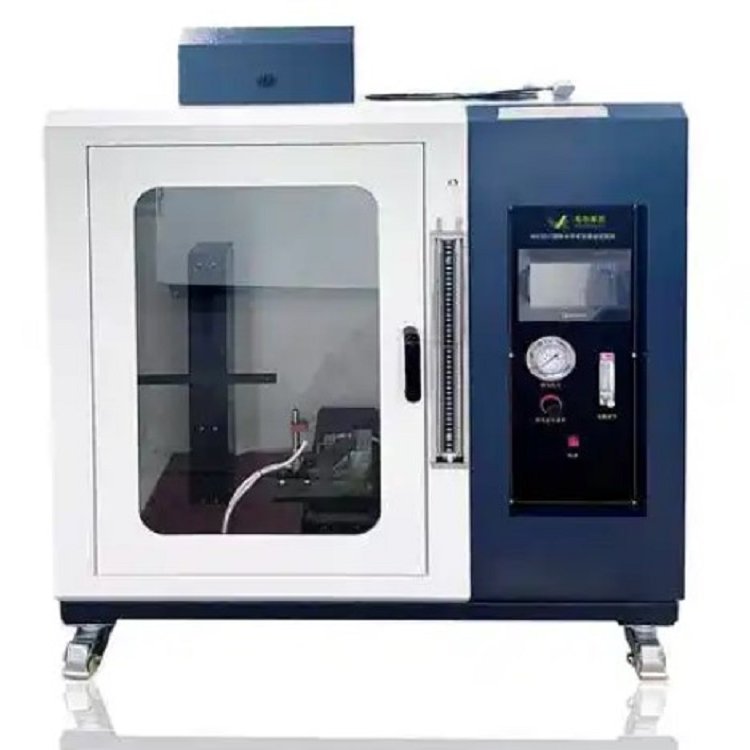

汽车内饰材料垂直燃烧试验仪适用于检测电动自行车、多用乘客车、特定种类汽车内饰材料垂直燃烧试验。汽电动自行车内饰物垂直燃烧试验仪由试验部分和控制部分组成采用一体化设计，方便现场安装和调试。控制系统自动化程度高，具有自动点火功能。温度和时间数字显示，观察记录方便，使用稳定可靠。试验原理：将试样垂直固定到矩形框架上，在燃烧箱中用规定火焰引燃试样，测定试样燃烧距离和所用时间。
二、符合标准：
GB17761-2024《电动自行车安全技术规范》;
GB38262-2019《客车内饰材料的燃烧特性》；
GB32086-2015《特定种类汽车内饰材料垂直燃烧特性技术要求和试验方法》.
三、仪器特征：
箱体喷漆，配备透明观察窗;
燃烧器固定在滑动的轨道上，方便操作，推到燃烧位置时，自动计时;
配备进口针阀精确控制气体流量并调节火焰高度;
配备进口燃气喷灯;火焰热释放值更加稳定;
配备进口精密转子流量计控制燃气与空气流量;
可编程控制器(PLC)+触屏控制，可实现自动控制/检测/计算/数据存储;
配备手持式按钮盒进行计时操作,PLC自动记时,计时精度为0.1s;
线性燃烧速率(V) PLC计算，数据触摸屏显示与保存.
四、主要技术参数：
燃烧本生灯：气体喷嘴内径为￠0.18^+0.030，燃气灯管有4个直径4mm的空气入口小孔，孔的前部边缘与喷嘴顶端接近水平，扩散区呈锥形，气体入口内径1.7mm，出口内径3.0mm，火焰稳定器按图附录A.1 设计制造；
垂直燃烧速度：不大于100mm/min
火焰施加时间：燃时间可在0～99分99秒范围内调节；
燃烧角度：0°、30° ；
火焰高度：40±2mm（配火焰高度量规）
控制操作：PLC触屏操作，燃烧时间的设置与点火次数设置方便
试样固定架：GB32086图1，框架高560mm，由两根间距150mm的平行杆连接组成，杆上有固定试样的固定针，固定针直径不大于2mm，长度至少27mm
压板：U型，厚度1.0mm±0.1mm，压板左右两侧钻出直径大约4mm的12个圆孔
燃气：丙烷、丁烷或甲烷（客户自备）
钢板尺：大于600mm±1mm
箱体容积：大于0.35立方
试验气体:丙烷和丁烷混合气或丁烷:客户自备
设备电源:AC220V，50Hz，50W
整机重量:约130kg
