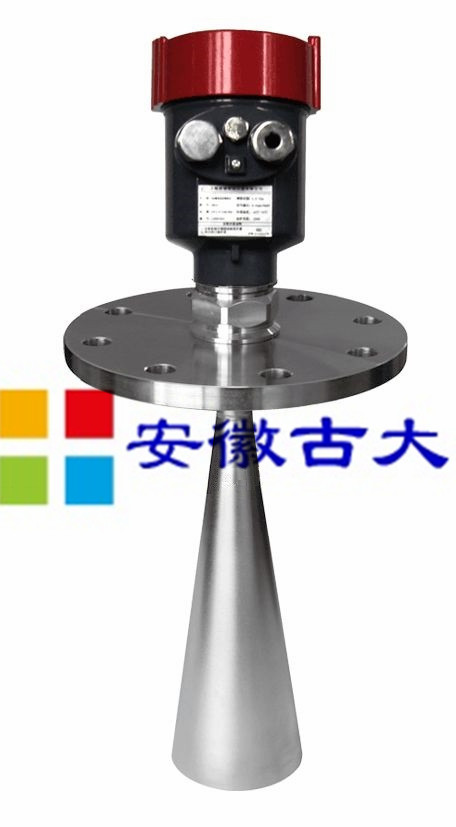

GDRD53脉冲型雷达物位计

一、原理

古大GDRD53脉冲型雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接受脉冲的时间间隔很小（纳秒量级）很难确认。该系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而计算出天线到被测介质表面的距离。

二、特点

GDRD53雷达物位计采用了高达 26GHz 的发射频率，因而具有：
-波束角小（*小 5 度）,能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性；
-天线尺寸小，便于安装和加装防尘罩等天线防护装置；
-测量盲区更小，对于小罐测量也会取得良好的效果；
-波长更短,对小颗粒物质的料位测量更适合。

三、技术参数

*大量程：30m
测量精度：±10mm
过程连接：螺纹 G1½A、法兰材料：
-天线：PTFE、PP
-法兰：不锈钢 316L
-外壳：铝、不锈钢 316L
-外壳和外壳盖之间的密封：硅橡胶
-接地端子：不锈钢
供电电压：
两线制 -标准型：15~36VDC
-本安型：15~30VDC
四线制 -本安+防爆：24V DC±10%，220V AC±10% 输出参数：(4～20)mA/HART 两线制

四、GDRD53 脉冲型雷达物位计选型表

GDRD53	选型代码	说明
等级	A	高精度、高稳定性
	B	高稳定性
	C	中等普通工业用
	D	一般工业用
防爆等级	P	标准型（无防爆）
	I	本安型（Exia IIC T6）（只可选用铝外壳）
	C	本安型+船用许可证（Exia IIC T6）
	G	本安型+隔爆型（Exd [ia] IIC T6）
电子组件	A	4～20mA 两线制
	B	4～20mA HART 两线制
	C	4～20mA/ 24V DC±10%，220V AC±10%/四线制
	D	4～20mA/ 24V DC±10%，220V AC±10%/ HART 四线制
	T1	特殊要求
过程连接	GP	螺纹 G1½A
	KP	螺纹 G2A
	FA	法兰 DN50 PN4.0 不锈钢 316L(GB/T9119-2000)
	FB	法兰 DN80 PN1.6 不锈钢 316L(GB/T9119-2000)
	FC	法兰 DN100 PN1.6 不锈钢 316L(GB/T9119-2000)
	FD	法兰 DN150 PN1.6 不锈钢 316L(GB/T9119-2000)
	FE	PETE 翻边法兰 DN50 PN1.6 不锈 316L(GB/T9119-2000)
	FF	PETE 翻边法兰 DN80 PN1.6 不锈 316L(GB/T9119-2000)
	FG	PETE 翻边法兰 DN100 PN1.6 不锈 316L(GB/T9119-2000)
	FI	PETE 翻边法兰 DN150 PN1.6 不锈 316L(GB/T9119-2000)
	FJ	法兰 DN80 万向节（仅适用于棒式天线）
	FK	法兰 DN100 万向节（仅适用于棒式天线）
	FL	法兰 DN150 万向节（仅适用于棒式天线）
	T2	特殊要求
密封/过程温度	A	Viton/-40～130℃
	B	Kalrez/-20～130℃
	C	Viton/-40~200℃带散热片
	D	Kalrez /-20～200℃带散热片
	T3	特殊要求
外壳/防护等级	A	铝/IP67
	D	铝两腔/IP67
	G	不锈钢 316L/IP67
	T4	特殊要求
电缆进线	M	M20×1.5
	N	½NPT
	T5	特殊要求
现场显示/编程	A	带
现场显示/编程	X	不带

品牌：	安徽古大
加工定制：	是
型号：	GDRD53
工作压力：	1.6 Mpa
测量范围：	30
测量精度：	±10mm
防护等级：	Exd [ia] IIC T6
材质：	316L
