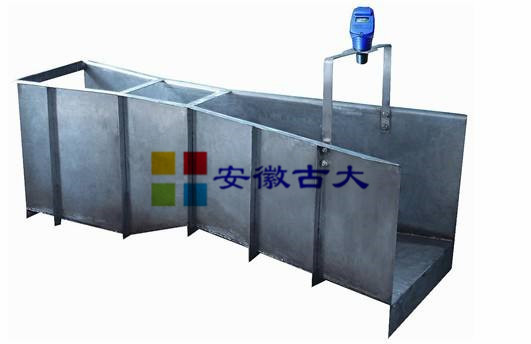

GDSL53系列超声波明渠流量计

一、产品特点
� 流量槽用玻璃钢制成，薄壁堰由不锈钢或其它耐酸碱材料制成，具有抗腐蚀性能
� 非接触式超声波传感器测量液位
� 自动的温度跟踪补偿
� 掉电记忆功能
� 齐全的记录功能
� 标准信号输出接口及 RS232 通讯接口

二、产品简介

古大GDSL53系列超声波明渠流量计是用于测量工矿企
业自然流管（渠）道污水排放计量的新型测量仪表，
简称“污水流量计”。它适用于石油、化工、化纤、
轻纺、制药等行业的污水排放计量，是城市水污染防
治和环保部门监控污染物排放的必要仪表之一，也是
今后水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波侧位、微电脑处理、数字显示及打印记录等技术，能在较恶劣的环境下安装、自动计量，具有较高的可靠性和较强的抗干扰能力。安装维护方便，读数简捷。

三、工作原理

古大GDSL53超声波明渠流量计由气介质式超声波传感器、温度补偿传感器、流量槽或薄壁堰，及微电脑测量系统构成的二次仪表组成。当被测介质全部通过流量槽或薄壁堰缺口形成自由流时，其流 Q 与流量槽或薄壁堰内上流水位 H 的关系为 Q=CHn (n,C 为系数)。气介式超声波液位传感器在微电脑系统的控制下，进行超声波发射和接收，微电脑通过测量发射波和回波的时间差来计算波位高度，再经过一系列判断，计算，转换处理可得出流过槽或薄壁堰的流量 Q。

四、技术指标

测量范围： 0.1升/秒～9999米³/秒      累计流量： 99999999米³
盲    区： 0.25m～0.5m                测距精度： ±0.3%FS （标准条件） *
测距分辨率：1mm                        流量精度： 1%～5%（视堰板类型而定）
压    力： 4个大气压以下              仪表显示：  自带LCD显示瞬时流量和累计流量
模拟输出： 4～20mA                    数字输出： RS485、Modbus协议或定制协议环境温度：      －20℃ ～＋60℃           供电电压：  DC24V/AC220V，防雷装置内置
防护等级： IP65                       安装方式：  分体安装和一体安装

GDSL53Y 系列流量参数

型号规格	*大流量（m3/h）	适用渠道宽×高 mm	*高水位（mm）
GDSL53Y-50	50	≥400×350	277
GDSL53Y-80	80	≥500×470	390
GDSL53Y-150	150	≥600×570	484
GDSL53Y-250	250	≥800×650	540
GDSL53Y-500	500	≥800×650	510
GDSL53Y-800	800	≥800×850	655
GDSL53Y-1000	1000	≥1000×850	707

注：型号中的 Y 表示流量计使用薄壁堰

GDSL53Y 尺寸

型号	堰宽 B	堰高 H	三角堰底高 P	矩形堰底高 P1	总高
GDSL53Y-50	480	400	160	—	1118
GDSL53Y-80	580	460	160	—	1128
GDSL53Y-150	680	520	240	—	1260
GDSL53Y-250	880	600	280	—	1270
GDSL53Y-500	880	680	—	250	1250
GDSL53Y-800	880	880	—	300	1380
GDSL53Y-1000	1080	880	—	350	1400

GDSL53E 系列流量参数

型号规格	*大流量（m3/h）	适用渠道宽×高 mm	*高水位（mm）
GDSL53E-50	47	≥300×450	240
GDSL53E-150	150	≥350×700	330
GDSL53E-400	400	≥480×700	450
GDSL53E-900	900	≥660×850	600
GDSL53E-1500	1440	≥930×1000	750
GDSL53E-2000	2260	≥1120×1100	750
GDSL53E-3000	3060	≥1300×1100	750
GDSL53E-4000	3960	≥1480×1100	750
GDSL53E-5000	5400	≥1780×1100	800
GDSL53E-7000	7200	≥2050×1200	800

注：型号中的 E表示流量计使用 E 槽

GDSL53E外形尺寸

型号规格	W	D	C	L	L1	E	总高
GDSL53E-50	51	270	195	755	—	420	1070
GDSL53E-150	76	320	238	955	—	680	1135
GDSL53E-400	152	450	—	—	890	640	1200
GDSL53E-900	229	630	—	—	1150	790	1265
GDSL53E-1500	305	900	—	—	1940	890	1330
GDSL53E-2000	450	1090	—	—	2020	1070	1395
GDSL53E-3000	600	1200	—	—	2100	1180	1460
GDSL53E-4000	750	1380	—	—	2175	1180	1525
GDSL53E-5000	1000	1680	—	—	2305	1230	1590
GDSL53E-7000	1200	1920	—	—	2400	1230	1655

品牌：	安徽古大
型号：	GDSL53
加工定制：	是
类型：	超声波
测量范围：	200000 m3/h
精度等级：	0.2
适用介质：	液体
工作温度：	－20℃ ～＋60 ℃
