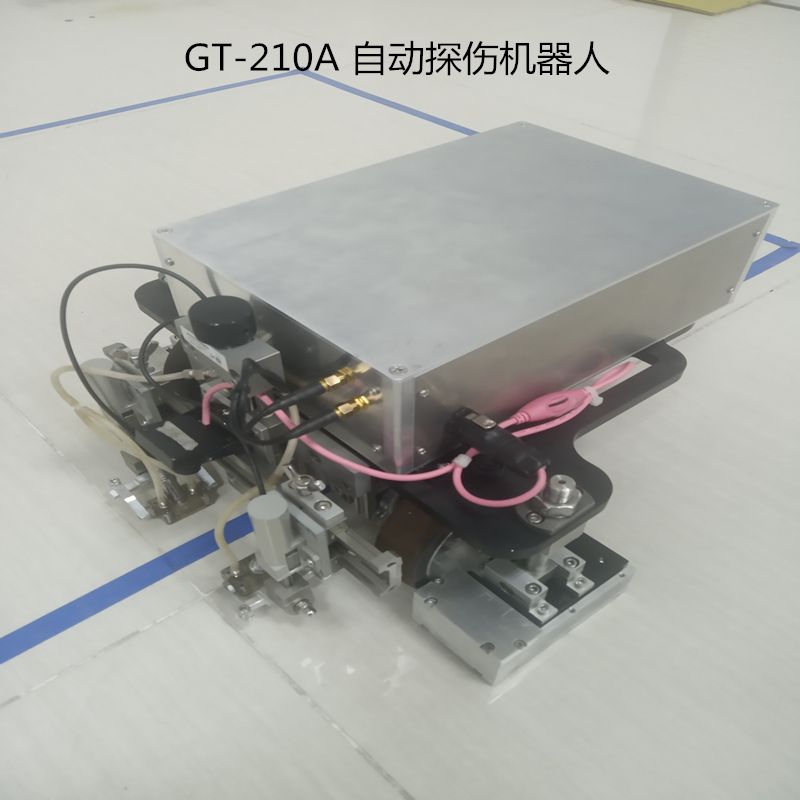

超声波自动探伤机器人GT-210A

超声波自动探伤机器人功能描述：内外壁检测；检测系统前置，测量灵敏度高，抗干扰能力强，工况适应好；无需脚手架，即装即用，人员无需爬高，安全可靠；电动水泵，自动耦合液泵送，一人即可操作，省力，省时；具有检测效率高、针对性开发的操作界面，可手动、自动扫查；检测数据全记录，可追溯；永磁间隙吸附，吸附效率高，运转灵活，橡胶轮无损工件。

检测系统特点:扫查方式全角度扫查

探头种类:直斜、单双晶、TOFD、相控阵

通道数:4通道分时复用

重复发射频率:10kHz

脉冲发生器类型:方波脉冲发生器

发射电压:50-400V

发射脉宽:50-1000ns

增益调节范围:0-110db

接收器带宽:0.5-15MHz

控制系统

平台尺寸:490×400×175

显幕:1920×1080

通信形式:千兆以太网

控制台操作方式:工业摇杆+一体键盘

操作系统:Linux

离线图像分析保存和回放扫查时记录

控制软件:GT 210A的A扫波形。

功能描述

·内外壁检测；

·检测系统前置，测量灵敏度高，抗干扰能力强，工况适应好；

·无需脚手架，即装即用

·人员无需爬高，安全可靠；

·电动水泵，自动耦合液泵送

·一人即可操作，省力，省时；

·具有检测效率高、针对性开发的操作界面，可手动、自动扫查；

·检测数据全记录、可追溯；

·永磁间隙吸附，吸附效率高，运转灵活，橡胶轮无损工件；

·全中文界面，键盘式操作模式，方便快捷；

·提供满足现场特殊检测要求的硬件配置定制服务。

爬行系统特点

尺寸350×360×450

操控方式：遥控+自主运动

重量：1275KG

被测工件尺寸：φ≥2m

材质：主体结构铝合金

越障能力：≤4mm

吸附方式永磁间隙吸附

寻迹摄像头分辨率：1280×720

负载：8KG

电缆线长度：长30m

爬行速度：40mm/s

耦合装置：自动
