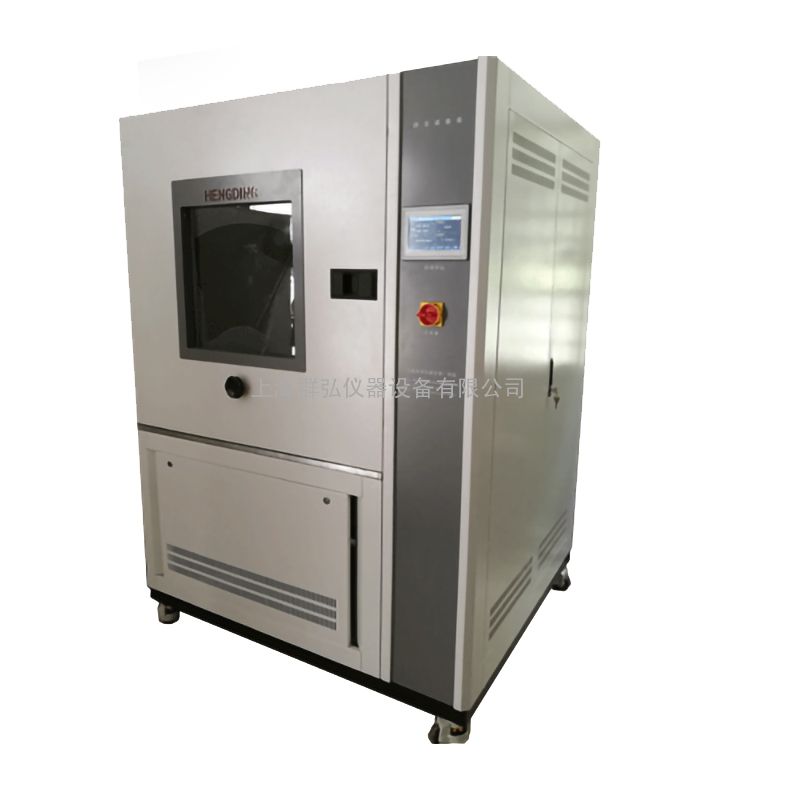

| 淋雨IPX3，IPX4，强冲水试验装置/IPX5、IPX6防水测试装置主要是测试产品在暴雨的气候环境下的贮存、运输和使用时的性能，主要适用于户外照明、室外灯具、汽车灯具、家用电器、电工电气、通讯产品及信号装置等产品做外壳防护等级测试（IP防水等级试验），专用于防水保护等级的检测设备,是检测机构理想的试验装置，以及相等效的其他水试验方法 |
| 符合标准 |
| GB 2423.23-1995 电子电工产品环境试验 密封 外壳防护等级 GB5170.20-1990 淋雨试验 IPX3 淋水试验（a 摆杆式淋雨试验 b 喷头式淋雨试验） IPX4 溅水试验（a 摆杆式溅水试验 b 喷头式溅水试验） IPX5 喷水试验 IPX6 强烈喷水试验 |
| 主要技术参数 | ||
| 型号 | 工作室尺寸(W×D×H)mm | 外箱尺寸(W×D×H)mm |
| LY-350 | 700×700×700 | 1200×1200×1850 |
| LY-500 | 800×800×800 | 1300×1300×1950 |
| LY-800 | 800×1000×1000 | 1300×1500×2150 |
| LY-010 | 1000×1000×1000 | 1500×1500×2150 |
| LY-015 | 1500×1000×1000 | 1100×1100×1900 |
| 注：可以根据客户要求，定制非标尺寸 | ||
| 主要性能参数 | ||
| IPX3 IPX4 | ||
| 摆管摆幅 | ±60°、±90°、±180°（理论数值） | |
| 孔间距 | 50mm | |
| 喷孔 | φ0.4mm | |
| 淋雨水压 | 80～100kpa | |
| 试验台直径 | 800mm | |
| 试验台转速 | 1r/min（可为无节调速（选配）） | |
| 控制器 | 调频式变频器 | |
| 水压控制 | 流量计 | |
| 供水系统 | 储水箱、增压泵 | |
| IPX5 IPX6 | ||
| IPX5：喷水试验，喷嘴喷水口径6.3mm，试验样品至喷水口相距为2.5~3m，水流量为12.5 L/min (750 L/h)。试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)*少3 min 。 | ||
| IPX6：强烈喷水试验，喷嘴喷水口径12.5mm，试验样品至喷水口相距为2.5～3m，水流量为100 L/min (6000 L/h)。试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）*少3 min 。 | ||
| 操作原理 | ||
| 摆管摆动：通过电机、变频器驱动减速器、偏心轮机构、齿条齿轮等机械传动实现。利用变频器调节摆管次数(单位时间内)，通过偏心轮机构调节角度 | ||
| 工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度 | ||
| 喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足 | ||
| 控制系统 | ||
| 显 示 器 | 7寸真彩触摸屏控制仪表，操作简单，设定方便，控温精度0.01℃，超出1200段编程 | |
| 运行方式 | 程序或定值两种控制方式自由转换 | |
| 品牌： | 群弘仪器 |
| 型号： | LY-350 |
| 加工定制： | 是 |
| 温度范围： | 见说明 ℃ |
| 工作室尺寸： | 700×700×700 mm |
| 温度波动度： | 1 ℃ |
| 温度均匀度： | 1 % |
| 控温方式： | 程序控制 |
