天然气流量计，山东气体罗茨流量计

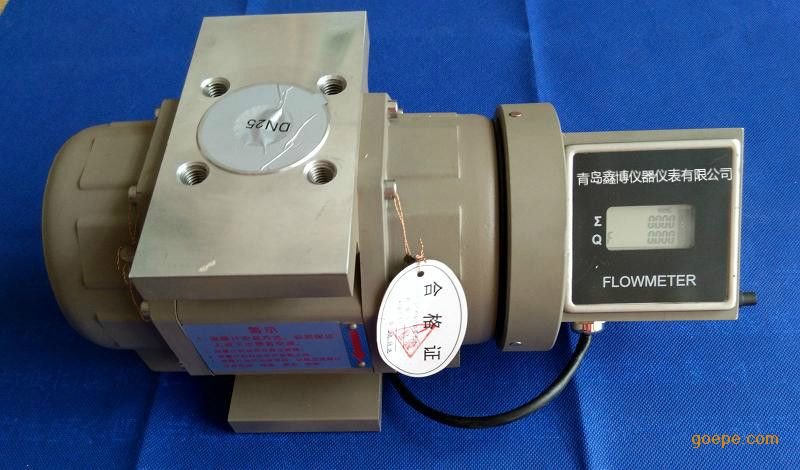

XBOLLQ系列气体罗茨流量计
应用领域：
餐饮、宾馆等行业的燃气商业核算，输配管网燃气计量，燃气调压站计量，工业和民用锅炉等燃气计量，也可用作丙烷、氮气、工业惰性气体等各种无腐蚀性气体标准流量计。
一、概述
智能气体腰轮（罗茨）流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于精确计量流经封闭管道的气体总量。流量计基型由罗茨流量传感和流量积算仪（二次表）两部分组成。该流量计采用先进的单片机技术和微功耗高新技术，能对被测介质进行压力机内设置和温度自动跟踪补偿运算，并直接显示标准状态下（P0=101.325kPa，T0=293.15K）的体积总量。本流量计执行中华人民共和国机械行业标准JB/T7385-94《气体腰轮流量计》和本厂企业标准Q/ZCY 05-2002 《LLQ型气体罗茨流量计》。

产品特点
■精确度高，重复性好。内部转子经精密加工和平衡测试，无接触旋转，良好的油润滑，确保流量计精度不变，工作寿命长。
■流量计前后不需要直管段，可以安装在环境狭窄的场合。
■始动流量小，量程比宽，适合于计量符合变动大的气体流量。
■计量精确度不受压力和流量变化的影响，性能稳定，寿命长。
■通用性好，所有罗茨流量传感器均可使用通用的附件。
■配置RS-485通讯接口和IC卡专用信号集中器配套，并可通过GPRS/CDMA、internet、电话网络组成远程数据采集机监控系统，便于数据的集中采集和实时管理。
■电路采用表贴安装工艺，结构紧凑、抗干扰能力强、可靠性高。
■采用高性能微处理器和现代数字滤波技术，软件功能强大，性能优越。
■采用浮点运算和五段仪表系数自动修正，并有故障自诊断和报警功能。
■采用微功耗高新技术，内、外电源供电工作，整机功耗低，仅凭一节2#3.6VDC锂电池供电，可连续工作五年以上。
■就地显示流量值，并带多种信号输出功能。
■采用高对比度的液晶显示器，可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池用量百分量，并带中文提示符。
■具有实时数据存储功能，防爆标志为ExibllCT4 。
■流量计外壳保护等级为IP65。
三、技术性能指标
基本参数

执行标准	封闭式管道中气体流量的测量—《气体腰轮流量计》（JB/T7385-94）
仪表口径及连接方式	25、40、50、65、80、100、125、150、200、250采用法兰连接
精度等级	±1.5%R（±1%R需特制）*
仪表材质	表体：铸铝或铸铁；转子：优质铝合金；转换器：铸铝
使用条件	介质温度：-10℃～+60℃ 环境温度：-30℃~+60℃ 相对湿度：5%～90% 大气压力：86～106KPa
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1节3.6VDC锂电池，当电压低于2.0时出现欠压指示。
整机功耗	A.外电源：＜1W； B.内电源：平均功耗≤1W，可联系使用三年以上。
输出信号功能	①脉冲信号、②4 ~ 20mA电流信号、③IC卡控制信号
通讯输出功能	④RS485通讯
实时记录功能	⑤起停记录、日记录、定时间间隔记录
信号线接口	内螺纹M20×1.5或其他
防爆等级	ExibIICT4
防护等级	IP65

四、仪表选型（请先参考‘3.3始动流量及流量上限’表格）

型号						说明
LLQ	—□	/□	/□	/□	/□
***大流量	16					16m3/h（***大流量）
	20					20 m3/h（***大流量）
	25					25 m3/h（***大流量）
	30					30 m3/h（***大流量）
	40					40 m3/h（***大流量）
	60					60 m3/h（***大流量）
	85					85 m3/h（***大流量）
	100					100 m3/h（***大流量）
	140					140 m3/h（***大流量）
	200					200 m3/h（***大流量）
	300					300 m3/h（***大流量）
	450					450 m3/h（***大流量）
	650					650 m3/h（***大流量）
	1000					1000 m3/h（***大流量）
	1600					1600 m3/h（***大流量）
	3000					3000 m3/h（***大流量）
公称通径		25				DN25mm
		40				DN40mm
		50				DN50mm
		65				DN65mm
		80				DN80mm
		100				DN100mm
		125				DN125mm
		150				DN150mm
		200				DN200mm
		250				DN250mm
转换器类型			N			基表（无显示、无输出）
			C			智能数显表头（温度压力定值补偿，双供电，输出脉冲信号，IC卡控制信号，4-20mA电流信号）
			D			智能温压补偿表头（温度压力实时补偿，双供电，可输出脉冲信号、电流信号、IC卡控制信号，选配485通讯接口及机械表头）
精度等级				P-₁		1.0级精度
精度等级				P₂		1.5级精度
耐压等级					WP₁	1.0Mpa
耐压等级					WP₂	1.6Mpa

品牌：	XBO/鑫博
型号：	XBOLLQ
加工定制：	是
类型：	容积式
测量范围：	1-5000 m3/h
精度等级：	1.5
公称通径：	15-300 mm
适用介质：	气体
