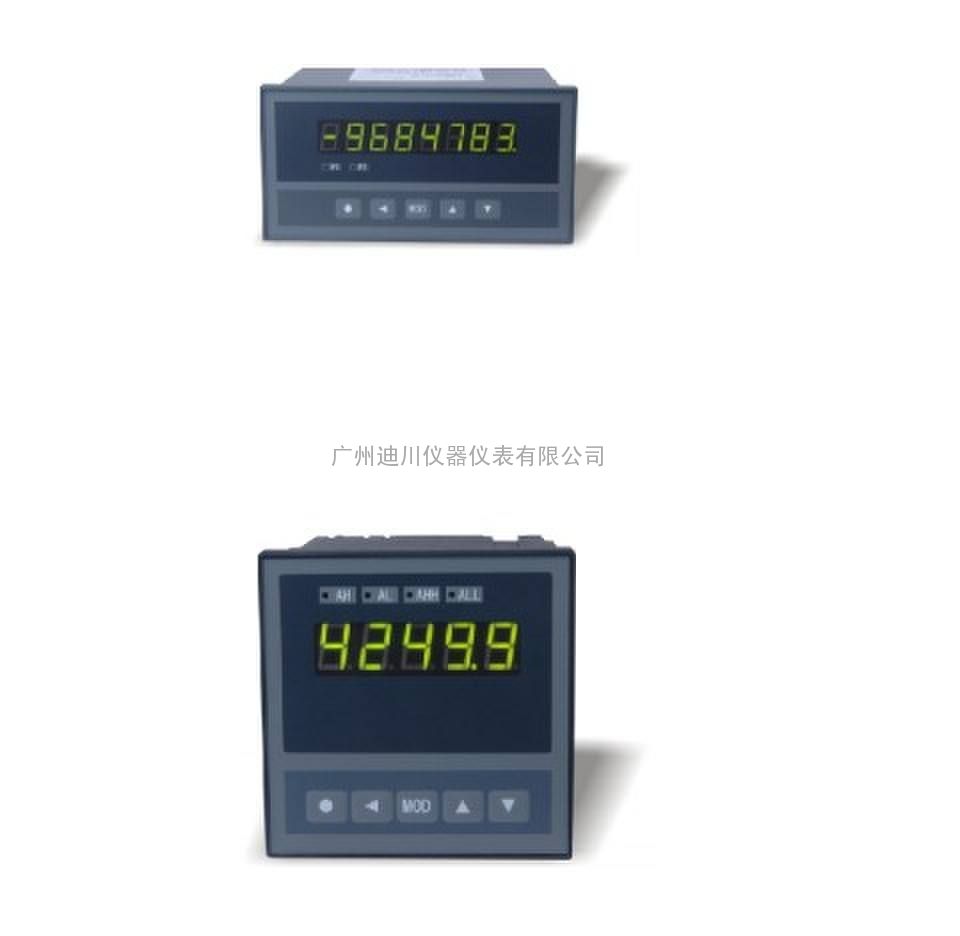

XSN系列 智能计数器
1、概述

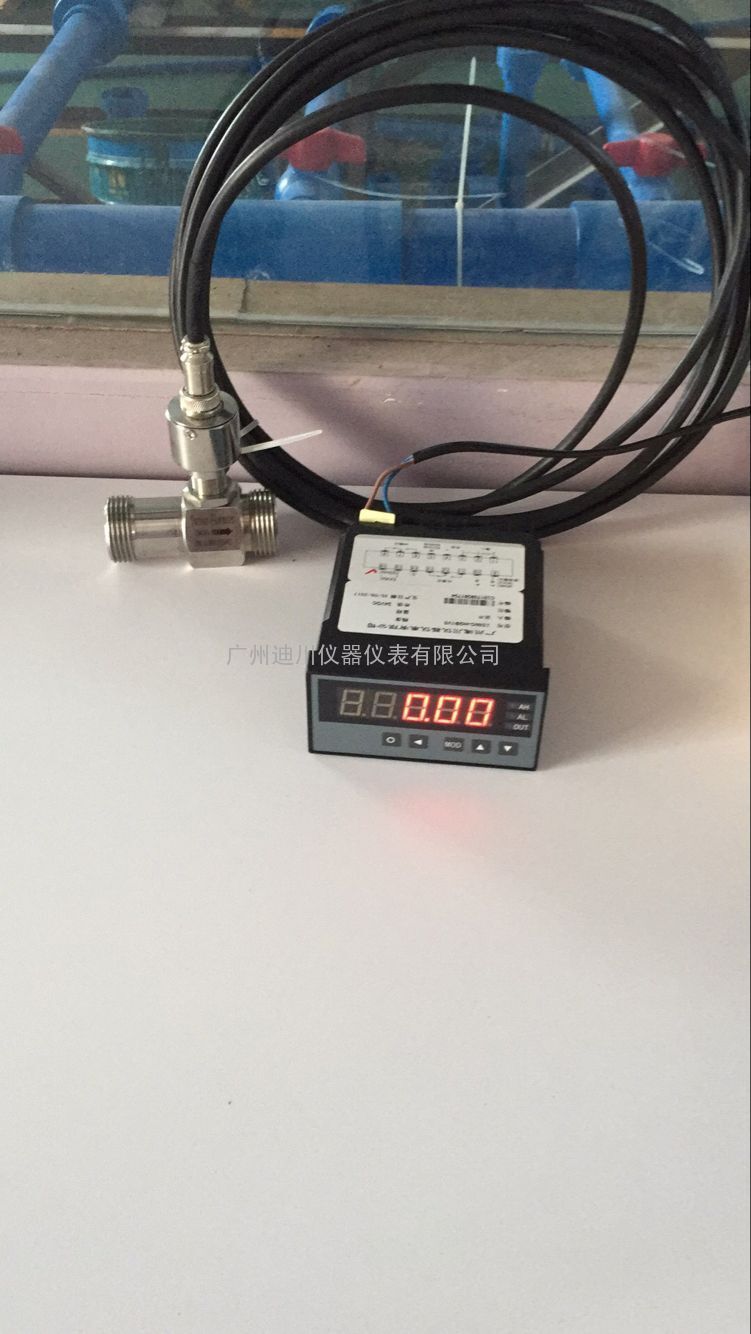

XSN智能定量控制仪与涡街,涡轮脉冲信号的传感器配合流量定量控制。
1  误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器的误差，
2 有效提高系统的测量、控制精度
3适用于脉冲输出的流量传感器
4  3点开关量输入，用于启动，恢复，以及每次累积值清零
5  3点控制输出，用于阀门控制控制周期0.02秒
6  7段折线运算功能可以减小流量传感器的非线性误差
7瞬时流量按小时或按分钟为计量单位可选择
2、型号规格
 XSN/A-H2L1T1K3V0
A：160（W）×80（H）×125（L）
H：横式
L：8位累计显示 显示范围0~99999999,小数点浮动
6位瞬时显示0~999999小数点浮动
1：单脉冲输入
T1：1点控制输出
K3：启动,停止，清零/启动，
B2：外供12V DC
V0：220V DC
3、技术规格
3.1基本技术规格
4  电   源：85~265V AC供电的仪表：220V±10%，功耗小于7VA；
4  工作环境：0℃~50℃，湿度低于90%R.H宽温范围的仪表需在订货时注明
4  显示范围： 累计0~9999999，小数点浮动。
4              瞬时0~999999,小数点浮动
4  显示颜色：红色
4  计数频率：5kHz
4  输入脉冲信号：输入类型为1的仪表适用于NPN、PNP、OC门,电压脉冲，
 3.2选配件技术规格
4  控制输出

•
•  1路继电器输出：触点容量220V AC，3A
•
•
•  OC门输出（订货时注明）：电压小于30V，电流小于50mA
•

4  外部3点开入控制:,恢复，急停, .清零启动

•
•  信号宽度大于20ms，无源开关或电压控制
•
•
•  无源开关控制时，闭合20ms以上有效，
•
•
•  电压控制时，4V~12V有效，1V以下无效，负载电流＞4mA
•

4  外供电源

•
•  用于给传感器供电，输出值与标称值的误差小于±5%，负载能力大于50mA
•

4、安装与接线
 为确保安全，接线必须在断电后进行。
 交流供电的仪表，其端是电源滤波器的公共端，有高压，
       只能接大地，禁止与仪表其它端子接在一起。
本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以随机说明为准。
4  传感器与仪表的接线说明（分2种类型）：
①TTL等电压脉冲直接接仪表输入的“+”，“-”端
②单相NPN，PNP、OC门型电压脉冲传感器
① 单相或双相正交脉冲输入，*高计数频率10kHz；
② 8位或5位LED显示，可设置宽范围计数比率0.0001～45.000

内容

代码说明

XSN/

单路脉冲输入，外供传感器电源（≥50mA）

外形 尺寸

A—

160(W)×80(H)×125(L)

B—

96(W)×96(H)×112(L) （显示方式只能选择S）

C—

96(W)×48(H)×112(L)

面板形式

H

横式

F

方形

显示方式

S

5位显示，显示范围-19999～45000

L

7位显示，显示范围-9999999～9999999

输入类型

1

单脉冲输入

2

双相正交脉冲输入，可识别正、反向运动（选择该项时必须选择外供）

D

10Hz以下单输入，适合低速计数，防输入信号抖动

预约输出功能

T0

无预置输出

T1

1点预置输出

T2

2点预置输出

外部控制功能

K0

无外部控制功能

K1

外部控制回零

K2

外部控制回零，加/减

K3

外部控制回零，加/减，锁定

外供传感器电源

B0

无外供电源

B1

外供 24V DC，误差小于±5%，50mA

B2

外供 12V DC，误差小于±5%，50mA

B3

外供5V DC

B4

其它

通讯接口（注1）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

打印单元接口（限A、B型仪表）

P

打印接口

P1

打印一体化(需定制)

变送输出 (仅限于显示方式为S的仪表)

A0

无变送输出功能

A1

电流输出(4～20）mA、（0～10）mA或（0～20）mA

A2

电压输出(0～5）V、（1～5）V

A3

电压输出(0～10）V

A4

其它输出

计数比率方式

C1

单计数比率方式

C2

多计数比率方式（限显示方式为S仪表）

仪表电源

V0

100V AC～240V AC

V1

10V DC～36V DC

非标准功能

N

N表示非标功能

Modbus通讯协议选项

-M

注：1、通讯和打印不能同时存在；
