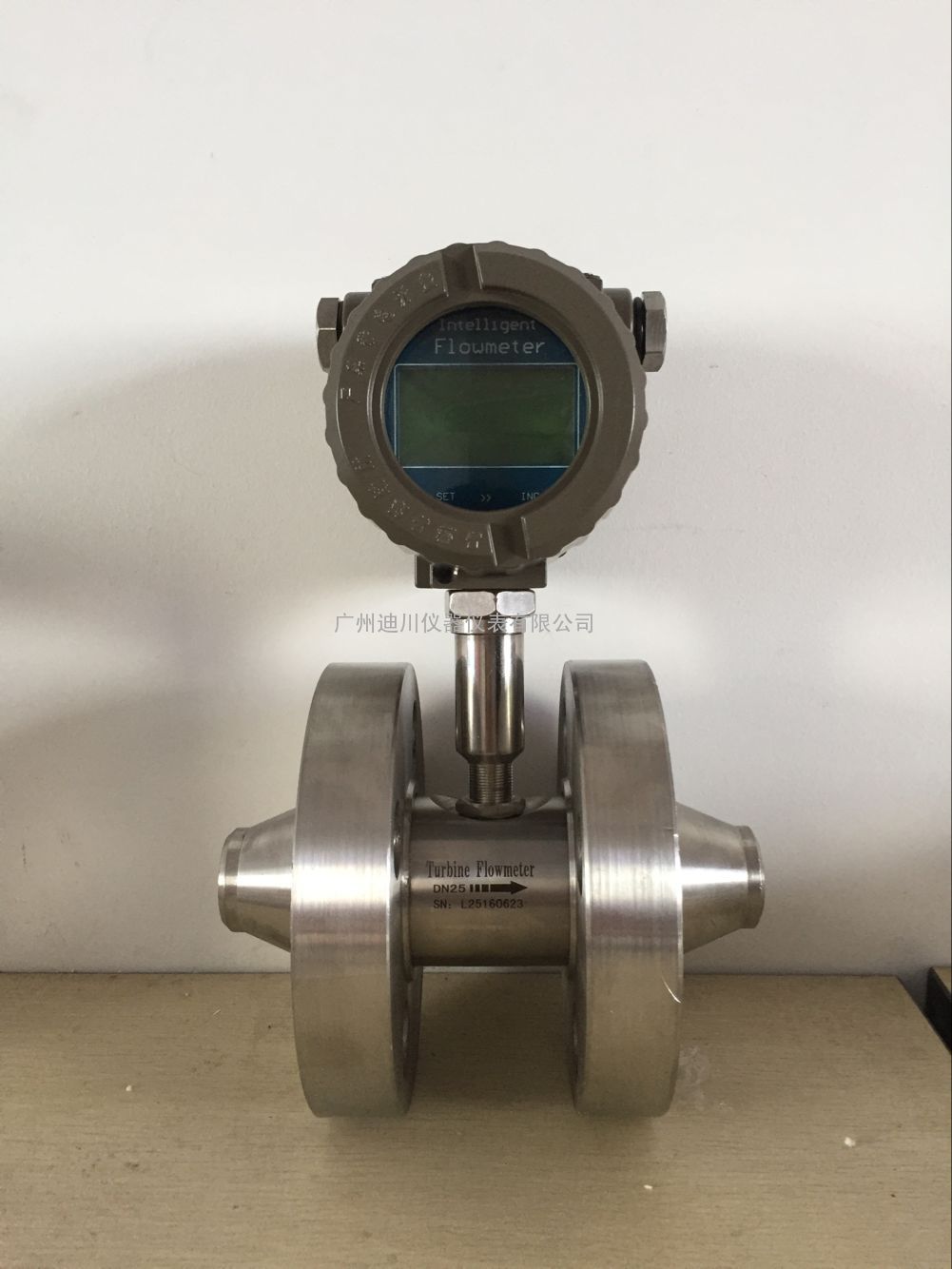

一体显示高压型涡轮流量计

￥1800.00

广东广州番禺区

广州迪川仪器仪表有限公司

DICH官方旗舰店

16年

指数：340

工商已认证

店铺推荐

图文详情
产品参数

一、概述
智能一体高压涡轮流量计耐压等级可达到40MPA，它是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量传感器可以应用于制药行业。
LWGY系列涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6.适用于润滑油.植物油.柴油.石油.等多种油产品..........
智能一体高压涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。
一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
高压涡轮流量计的技术性能
一该类涡轮流量产品具有脉冲信号输出型、电流信号输出型、现场显示型等，可满足各种不同的使用要求。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
二、产品特点
1. 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2. 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3. 适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4. 可获得很高的频率信号（3-4kHz），信号分辨力强；
5. 范围度宽，中大口径可达1:20，小口径为1:10；
6. 结构紧凑轻巧，安装维护方便，流通能力大；
7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8. 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9. 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、技术参数

仪表型号	LWGY-A防爆型
信号输出	4-20mA
供电电源	+24VDC±15%
精度等级	1.0~0.5级
测量范围	标准量程
显示器	无
通讯接口	无
仪表材质	不锈钢
防爆等级	ExdIIBT6或ExiaIICT4
防护等级	IP60
整机功耗	＜1W
仪表通经	DN4~DN250
介质温度	-20℃~120℃
环境温度	-30℃~60℃

四、测量范围与压力等级

仪表通径	标准范围（m3/h）	扩展范围（m3/h）	安装方式	常规耐压（MPa）	特制耐压等级（MPa）
DN 4	0.04～0.25	0.04～0.4	螺纹（法兰）	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	螺纹（法兰）	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	螺纹（法兰）	6.3	12、16、25
DN 15	0.6～6	0.4～8	螺纹（法兰）	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	螺纹（法兰）	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	螺纹（法兰）	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	法兰（螺纹）	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 40	2～20	1～20	法兰（螺纹）	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 50	4～40	2～40	法兰（螺纹）	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	法兰	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	法兰	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	法兰	1.6	4.0、6.3、12、16、25
DN 125	25～250	13～250	法兰	1.6	2.5、4.0、6.3、12、16
DN 150	30～300	15～300	法兰	1.6	2.5、4.0、6.3、12、16
DN 200	80～800	40～800	法兰	1.6	2.5、4.0、6.3、12、16

五、选型表

型号								说明
LWGY─	□	/□	/□	/□	/□	/□	/□	说明
公称通径	4							4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
	6							6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
	10							10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
	15							15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
	20							20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
	25							25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
	32							32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
	40							40mm，标准量程2～20m3/h，宽量程为1～20m3/h
	50							50mm，标准量程4～40m3/h，宽量程为2～40m3/h
	65							65mm，标准量程7～70m3/h，宽量程为4～70m3/h
	80							80mm，标准量程10～100m3/h，宽量程为5～100m3/h
	100							100mm，标准量程20～200m3/h，宽量程为10～200m3/h
	125							125mm，标准量程25～250m3/h，宽量程为13～250m3/h
	150							150mm，标准量程30～300m3/h，宽量程为15～300m3/h
	200							200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型		A						4-20mA二线制电流输出
精度等级			05					精度0.5级
精度等级			10					精度1.0级
涡轮类型				W				宽量程涡轮
涡轮类型				S				标准涡轮
材质					S			304不锈钢
材质					L			316（L）不锈钢
防爆						N		基本型，非防爆产品
压力等级							N	常规（参照表2）
压力等级							H(x)	高压（参照表2）

品牌：	广州迪川仪器仪表有限公司
型号：	LWGYB
加工定制：	是
类型：	叶轮式
测量范围：	0.04-800 m3/h
精度等级：	0.5%
公称通径：	4-200 mm
适用介质：	水，液体
