| 规格 | |
| CT钳口直径 | φ20mm（贯通型） |
| 绝缘电阻 | DC500V、50MΩ以上（铁芯孔～输出之间） |
| 保存温湿度 | -20～80℃ 80%RH以下 （已不结露为准） |
| 适用规格 | RoHS对应 |
| 使用温湿度 | -20～80℃ 80%RH以下 （已不结露为准） |
| 耐电压 | AC2000V(50/60Hz),1分钟（铁芯孔～输出之间） |
| 误差 | ±1% F.S (23℃±5℃ 85%RH以下) |
| 消耗电流 | ±12mA以下 (±12V时) |
| 尺寸（W×H×D） | 42×56×17mm(安装部分除外） |
| 重量 | 约60g |
| 输出电压 | DC5mV/1mA (DC±1000mV/±200mA) |
| 引线 | 15cm(红:＋12V、黑:-12V、白:输出、绿:COM) |
| 通电电流 | DC10A |
| 测试电流范围 | DC1mA～±200mA |
| 残留电流的影响 | DC2mA相当以下（往返电流DC30A时） |
| 地磁的影响 | DC1mA相当以下 (CT沿着X.Y.Z的方向旋转输出在5mV以下) |
| 磁性残留的影响 | DC1mA相当以下 （一次侧DC2A，慢慢降至0mA时 输出为5mV以下） |
| 励磁电流剩余输出 | 3mVrms以下(励磁电流(250Hz左右)的输出水平) (23℃±5℃ 85%RH以下) |
| 输出应答速度 | 100mS以下 (一次側电流200mA矩形波，输出达到总额的63.2%的时间) |
| 输出阻抗 | 10kΩ以下 (内含短路保护电阻100Ω) |
| 测试频率范围 | 只测直流(DC) |
| 使用回路电压 | AC/DC500V （绝缘电线） |
| 電源 | ±DC8V;80℃±DC13.2V（双電源） |
| 品牌： | MULTI |
| 加工定制： | 否 |

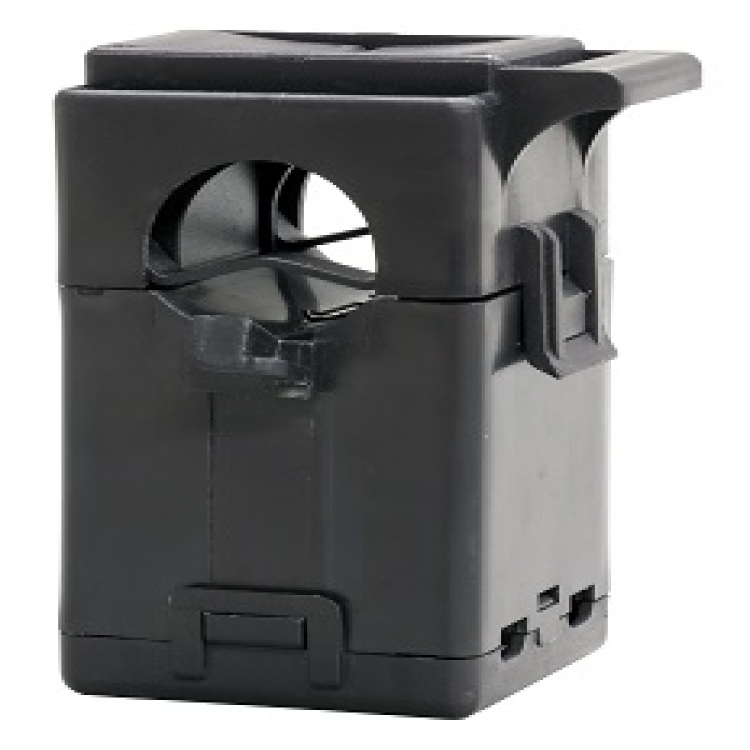

| 型号： | DCZCT-20CDH |
| 制作工艺： | 集成 |
| 输出信号： | 模拟型 |
| 材料： | 金属 |
| 材料物理性质： | 导体 |
| 材料晶体结构： | 单晶 |
