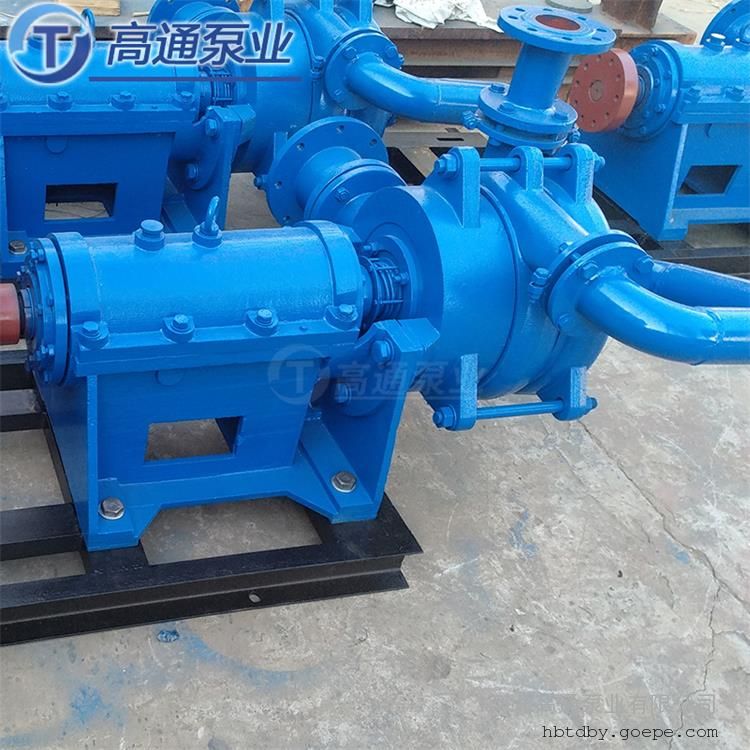

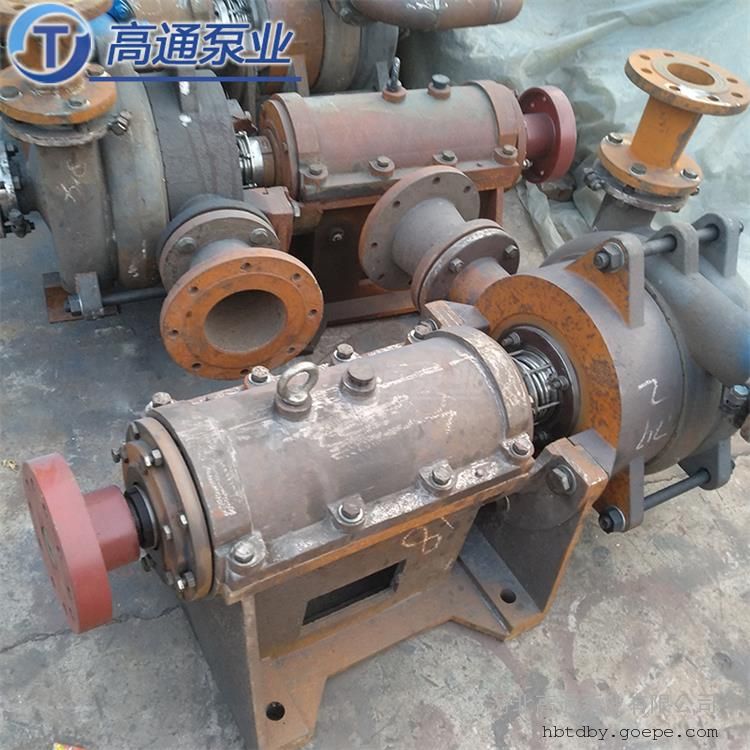

125ZJE-II压滤机专用渣浆泵ZJE压滤机离心泵配套说明

配套作用：为压滤机输送物料，进料期间大流量输送，压榨期间小流量保压。

配套方式：通常一台压滤机配一台泵，压滤机设置在较高位置，泵在地上，从低处往压滤机舱内输送物料。压滤机型号大小不同，需要配套的泵流量、扬程、功率也不相同。

125ZJE-II压滤机专用渣浆泵ZJE压滤机离心泵设计特点

1. 双级离心式设计，输送效率高，运行平稳；

2. 结构简单拆装方便，检修时无需拆入料管；

3. 前期入料流量大、压力低；

4. 后期压榨流量小、压力高；

5. 副叶轮加填料密封，简单可靠、无泄漏、不注水，不用复杂的机械密封；

6. 压滤机泵入料不用变频调速，输送浓度高。

ZJE压滤机离心泵性能参数

表中的参数为压滤机泵直联传动时测试出的数据，在选型时可作为参考依据。

双级泵的两个叶轮安装在同一根轴上共同旋转，工作时*个叶轮的输出进入第二个叶轮的输入，流量相对于单级泵没有增大，但是压力是各级叶轮的叠加。而压滤机是一种靠高压里压榨物料分离水分的设备，所以双级泵的高压输出非常适合压滤机的入料需求。污泥压滤机入料泵板框压滤机入料泵优势工作方式：离心泵压滤机泵的主要部件是叶轮和机壳，机壳内的叶轮装置位于轴上，并与原动机连接形成一个整体。当原动机机带动叶轮旋转时，叶轮中的叶片迫使流体旋转，即叶片对流体沿它的运动方向做功，从而迫使流体的压力势能和动能增加。与此同时，流体在惯性力的作用下，从中心向叶轮边缘流去，并以很高的的速度流出叶轮，进入压出室，再经扩散管排出，这个过程称为压水过程。同时，由于叶轮中心的流体流向边缘，在叶轮中心形成低压区，当它具有足够的真空时，在吸入端压强的作用下（一般是大气压强），流体经吸入室进入叶轮，这个过程称为吸水过程。由于叶轮连续的旋转，流体也就连续的排出、吸入，形成连续的工作。 ZJE压滤机离心泵性能曲线

压滤机配套泵与沃曼渣浆泵、ZJG渣浆泵对比，性能曲线更加陡直，这样的设计更加合理，配套压滤机入料、压榨不同时期对流量和压力的需求变化。

ZJE压滤机离心泵应用领域

作为压滤机的配套设备，我们的产品可应用于洗煤、选矿、电厂、铝厂、化工厂、有色金属冶炼等行业。

（2）泵的安装找正 ③均匀拧紧轴承箱压紧螺母，使转子装配向泵头方向移动，边拧紧边盘车，直到盘不动为止。注意盘车的方向应按泵的工作转向。 125ZJE-II

ZJE压滤机离心泵订购须知

客户订购压滤机配套泵需提供以下数据：

1、使用工况：流量、扬程、杂质种类、粒径硬度、吸入形式、传动方式等；

2、配套电机：型号、主要参数、防护等级、品牌厂家；

3、其他配套项目：泵的配件、专用工具、调速装置等；

4、订购数量，交货日期，如急需使用，我们将加紧时间赶制如期交付；

5、如果有特殊要求需单独定制，请与河北高通泵业有限公司联系。

装配顺序及装配的基本要求:起吊没有包装箱的泵，按下列要求执行： 8．建议采用碳素纤维浸聚四氟乙稀或牛油煮棉线填料，工作压力不大于0.5MP a时，可采用石棉填料。填料的填压方法，应严格按下述要求填充： 12 .备用泵应每周转动1/4圈，以使轴均匀地承受静载荷及外部振动。副叶轮＋填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成，见图1中5。125ZJE-II压滤机专用渣浆泵
