泰安蒸汽锅炉,泰安燃煤锅炉,泰安锅炉
142000.00
河南周口
河南省恒安锅炉有限公司
14年 | 指数:305 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数

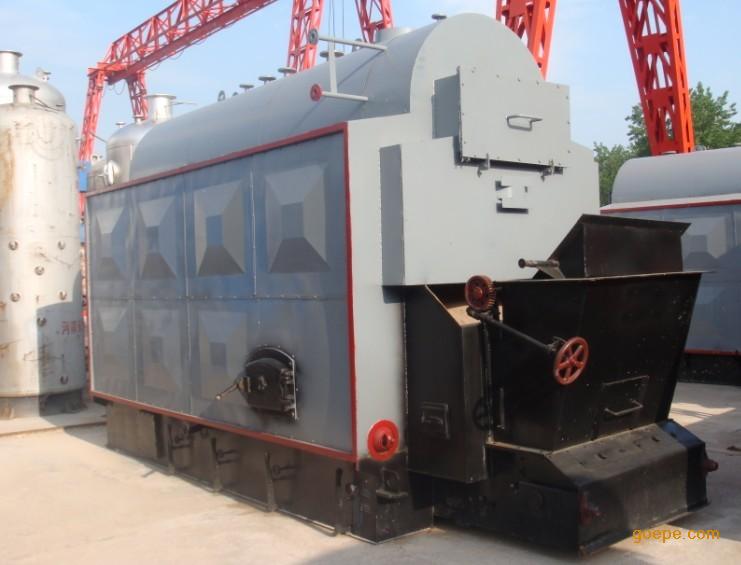

泰安恒安锅炉DZL型锅炉是一种卧式三回程水火管式锅炉。在锅筒内布置二束火管,炉膛两侧装有光管水冷壁管;燃烧采用轻型链条炉排实现机械加煤,并配有鼓、引风机实现机械通风。燃料自煤斗落到炉排上,随炉排进炉膛后燃烧,烟气经过后拱上部燃烧室,由燃烧室向上通过后棚管烟室进入*管束到前烟箱,再由前烟箱折入第二束至后烟箱,通过引风机抽引进入烟道、除尘器及烟囱,*后排向大气。该锅炉自动化水平高,锅炉给水自动调节、高低水位报警、低水位联锁保护,引、送风机联锁保护。锅炉上煤、出渣等操作机械化,配套辅机齐全。
产品特点
本产品具有成熟性、先进性、稳定性、可靠性、和经济性。
1、成熟性:
国内*早生产燃煤快装螺纹管链条炉排锅炉的制造厂之一;
自动化燃煤螺纹管链条炉排锅炉,填补国内燃煤螺纹管链条炉排蒸汽锅炉空白;
三十多年来,产品多次更新换代,更趋成熟,同类产品已生产60000多台。
2、先进性:
采用多项先进技术,如螺纹管、炉内强化燃烧;
DZL燃煤锅炉多次荣获国家、机械工业部的产品荣誉证书;
3、稳定性:
锅炉运行平稳,故障率低,未发生重大安全事故;
早期锅炉*长运行时间已达10年。
4、可靠性:
国内唯一一家对锅壳式锅炉进行过20万次疲劳试验的锅炉厂家;
我公司为机械部定点的工业锅炉出口基地,燃油燃气锅炉已从2000年开始陆续出口巴基斯坦、孟加拉、缅甸、泰国、伊朗、阿尔及利亚、叙利亚、尼日利亚、哈萨克斯坦、利比亚、几内亚、印尼、也门、莫桑比克、越南、柬埔寨等17个国家和香港地区。
5、经济性:
1、热效率高,节约燃料,经济性好;被国家经贸委和河南省环保局评为节能产品。

  产品的自动控制和故障保护特点
1 锅炉蒸汽压力自动调节系统
锅炉蒸汽压力自动调节系统控制系统进入上班状态,在满足燃烧的必要条件时:
锅内蒸汽压力高于或等于设定的压力上限值时,控制系统输出停止信号。直至停止燃烧。
2 给水自控:
系统上班和正常工作时,启动给水泵,水泵工作,水位差压变送器检测出水位信号,保持锅筒水位稳定。保证蒸汽的品质。
水位调节仪表显示锅炉水位。
3 手动控制:也可通过控制面板上手动轻触键对水泵等进行手动控制。
故障报警及保护
本控制系统能实时监测燃气蒸汽锅炉当前工况,进行实时而又全面的智能故障识别与处理。该控制系统能够实时诊断与处理下列故障:
1 蒸汽压力极高保护:锅内蒸汽超压时,控制系统立即进入连锁,并声光报警,屏幕显示“蒸汽压力极高”。故障消除后按复位键解除连锁。
2 锅内缺水保护:锅炉因水泵故障或其他原因出现水位极低故障时,控制系统立即关闭燃烧器电源,进入连锁,并声光报警,屏幕显示水位极低。故障消除后按复位键解除连锁。
3 锅炉水位超高:锅内水位高于上限警戒水位时,声光报警。提示“锅内水位超高限”,显示屏提示排水。故障消除后自动恢复,停泵不停炉。
4 水泵电机过载:水泵电机过流时热继动作,切断水泵电机电源,停水泵,由硬件实现。
2.5 停电故障:当电源发生停电故障时,控制系统立即关闭发生停电故障的机柜内所有设备电源。电源恢复,该机柜自动处于下班状态,需重新开机上班,启动各设备,以保证设备安全。


DZL6/DZL8/DZL10系列蒸汽卧式燃煤蒸汽锅炉技术规范(2)锅炉型号
DZL6-1.25-AII DZL8-1.25-AII DZL10-1.25-AII
额定蒸发量t/h  6 8 10
额定工作压力MPa 1.25  1.25  1.25
额定蒸汽温度℃ 194  194  194
额定给水温度℃  20  20  20
受热面积m2  226.72 396.26  412.3
炉排面积m2  7.22 10.3 11.8
设计燃料  AII类烟煤  AII类烟煤  AII类烟煤
 热效率%  81 81 79.6
 燃料消耗量KG/h   888 1185 1507
 排放浓度mg/NM3   <80    <80   <80
排烟黑度 格林曼  ≤1级  ≤1级  ≤1级
 长X宽X高m 6.92x2.83x3.72 7.56x3.28x4.25 9.5x3.35x4.9
 锅炉参考重量T 38.13 54.26 57.63
 主汽阀口径DNmm  150 150  150
 给水阀口径DNmm  40  40 50
 安全阀口径DNmm  2X80  2X80  2X80
 排污阀口径DNmm  40、50  40、50  40、50
 液位计口径DNmm  25  25  25



型号 T4-72-12NO6.4A右° T4-72-12NO7.0A右° T4-72-12NO8.5A右°
风压 1850 2165  2358
风量  8300  11258  13852
电机功率kw 7.5 11 15
  主轴转速r/min  2900  1470 1470
   型号   Y6-41-11NO9C   Y6-41-11NO10C  Y6-41-11NO11C
 引  风压 3490 3534 3623
 风  风量  24582 29500 35500
 机  电机功率Kw  18.5 37  45
   主轴转速r/min  1750  1750   1480
   型号  2GC5x7  2GC6x7  2GC6x7
 给  流量  7.5M3/h  15M3/h  15M3/h
 水  扬程  165m  224m  224m
 泵  转速  2900r/min  2900r/min  2900r/min
   电机功率  11KW  22KW  22KW
 调  型号  GL6T  GL8T  GL10T
 速  轴扭矩  8000NM   9000NM   10000NM
 机  电机功率  0.75KW   1.1KW   1.1KW
 出 型号  GBC-6B   GBC-8B   GBC-10B
 渣 出渣量  1500KG  2000KG  2000KG
 机  电机功率  1.1KW  1.5KW   1.5KW
 上  型号  SMJ-6  SMJ-8  SMJ-10
 煤  煤斗容量  0.23M3   0.27M3   0.38M3
 机  电机功率   1.1KW   1.1KW   1.1KW
 除尘器  型号  CCQ-6  CCQ-8  CCQ-10
 配电柜  型号  DKG-6   DKG-8   DKG-10

河南省恒安锅炉有限公司 DZL2-1.25-AⅡ型燃煤蒸汽锅炉配置报价清单 第 1 页
    共 2页
序号 图 号 或 型 号 产     品     名    称 单 位 产地 数 量
2T 锅 炉 主 机
1 HAWS8140-00-0 锅炉主机(包括链条炉排) 本公司 1
HAWS8143-00-0  阀 门 仪 表
1 Y-150 压力表    0~2.5MPa   2.5级 青岛 4
2 X14H-1.6 压力表三通旋塞 青岛 4
3 HAW8143-01-0 压力表存水弯管 本公司 1
4 YMK-50-C 压力控制器 德力西 1
5 A48H-1.6C 全启弹簧安全阀 PN2.5DN501.0~1.3MPa 宇明 2
6 J41H-1.6C 主汽阀  PN2.5 DN80(主汽阀) 宇明 1
7 J41H-1.6C 主汽阀  PN2.5 DN40(副汽阀) 宇明 1
8 J41H-1.6C 截止阀  PN2.5 DN40(给水阀) 宇明 1
9 H41H-1.6C 止回阀  PN2.5 DN40 宇明 1
10 HAW8143-02-0 压力表存水弯管 本公司 1
11 A47H-1.6C 全启弹簧安全阀 PN2.5 DN50 1.3~1.6MPa 宇明 1
12 P48H-1.6Q 排污阀  PN2.5 DN40 宇明 4
13 P48H-1.6Q 排污阀  PN2.5 DN50 宇明 2
14 J41H-1.6C 截止阀  PN2.5 DN40 宇明 2
15 Q41F-1.6Q 球阀  PN1.6 DN25 宇明 4
16 X49F-25-440 平板双色水位计 PN2.5 DN25  L=350 宇明 2
17 SZB-IV 电极式水位控制器PN2.5 DN25 L=350 江苏 2
18 GB5780-86 螺栓        M12χ55 郑州 72
19 GB6170-86 螺母        M12 郑州 72
20 JB/T87-94 衬垫   40-2.5 郑州 16
21 GB5780-86 螺栓        M16χ70 郑州 40
22 GB6170-86 螺母        M16 郑州 40
23 JB/T87-94 衬垫   20-2.5 郑州 10
24 6X52 石棉带   50
HAWS8146-00-0 扶梯  本公司 1

河南省恒安锅炉有限公司 DZL2-1.25-AⅡ燃煤型蒸汽锅炉配置清单 第 2 页
    共 2页
序号 图 号 或 型 号 产     品     名    称 单 位 产地 数量
HAWS8147-00-0 烟  风  道
1 HAWS8147-01-0 鼓风机出口接管 本公司 1
2 HAWS8147-07-0 引风机入口接管(含大小头) 本公司 1
3 HAWS8147-08-0 引风机出口接管 本公司 1
4 6X52 石棉带 本公司 40
5 GB5781-86 螺栓     M10χ30 郑州 54
6 GB6170-86 螺母     M10 郑州 54
7 GB799-86 地脚螺栓 M20χ400 郑州 8
8 GB6170-86 螺母     M20 郑州 8
9-19№7D左135° 引风机 电机功率:11KW 新乡 1
G6-45-11№7.1A右0° 鼓风机 电机功率:3KW 新乡 1
ZLX-2 螺旋出渣机 河南 1
ZGS-4 上煤机(包括零部件) 河南 1
XBT-2 调速箱  电机功率:1.1KW 泰安 1
JGGC8-200/25 补水泵  电机功率:7.5KW 郑州 2
十一 DX-2 电器控制柜(含高低水位报警器) 南京 1
十二 美国弗莱克全自动 水处理 美国 1
十三 按锅炉编号配套 分汽缸 本公司 1
十四 旋流板双减法脱硫 除尘器 本公司 1
十五 DN325 烟囱       (15米) 本公司 1
十六 HAWS8140-00-0 全套图纸资料   本公司 1
  HAWS8253-00-0 锅炉总图   本公司 1
  HAWS8255-00-0 锅炉本体图   本公司 1
  HAWS8351-00-0 锅炉仪表阀门图   本公司 1
  HAWS8258-00-0 锅炉地基图   本公司 1


  HAWS8100-00-0 锅炉受压元件强度计算汇总表   本公司 1
  HAWS8600-00-0 锅炉总布置图   本公司 1


联系人:董经理          http://www.haboiler.com
