一、概述

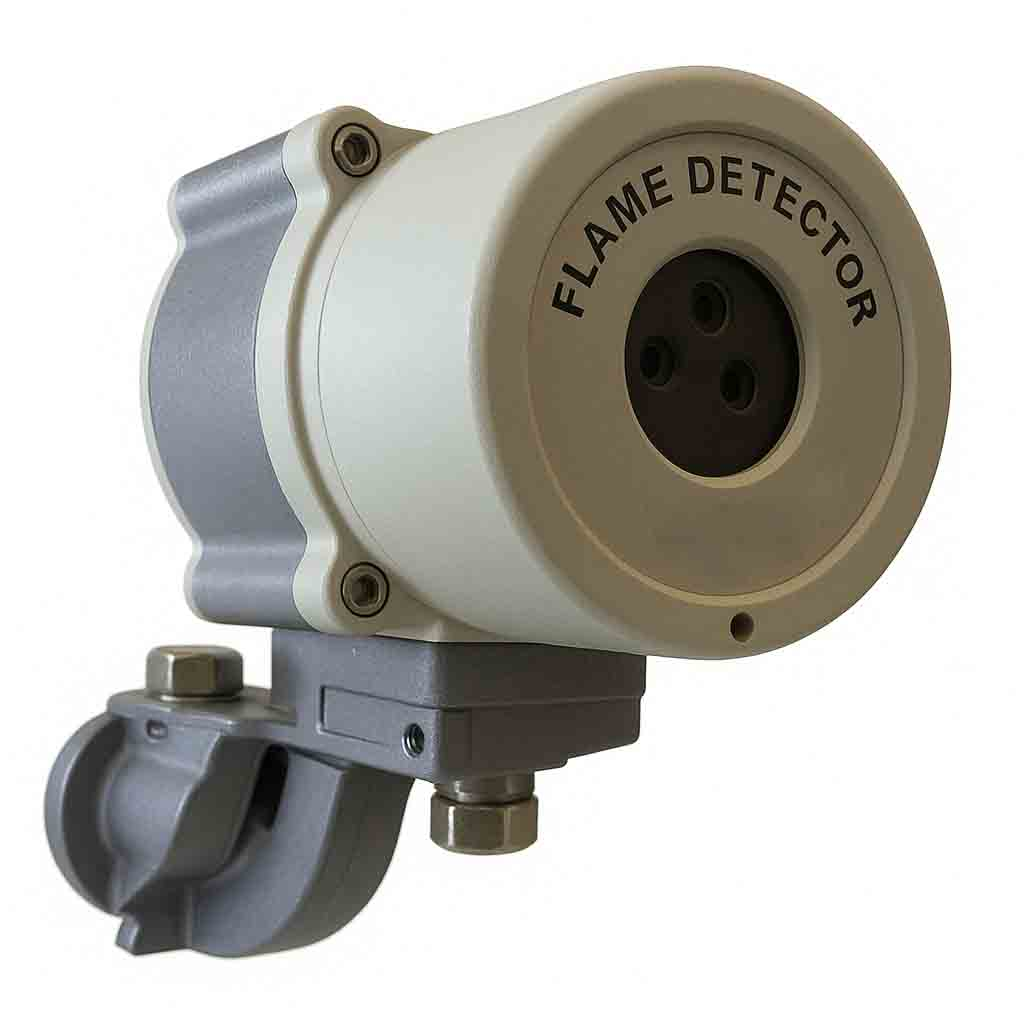

JTGB-UF-C36 Ex 点型红外火焰探测器是由我司严格遵照中华人 民共和国国家标准之 GB15631-2008（特种火灾探测器）、GB3836.1-2021 （爆炸性气体环 境用电气设备）、GB3836.1-2021 （爆炸性气体环境用电气设备）、GB4208-2017（外壳防 护等级 IP 代码）相关内容研发、生产的。 JTGB-UF-C36 Ex 点型红外火焰探测器由于采用 3 只不同波段的窄带热释电红外传感器 探测火焰，相比以往采用单、双传感器的红外火焰探测器，具有性能稳定、抗干扰强的突出
特点。
JTGB-UF-C36 Ex 点型红外火焰探测器适用于探测各类有机物燃烧产生的火焰，如酒精、 正庚烷、汽油、柴油等烷烃、烯烃、炔烃、芳香烃等各种烃类以及木材等产生的火焰，不适 用于某些无机类化学物质（如磷、钠、镁、硫、氢等）。 JTGB-UF-C36 Ex 点型红外火焰探测器采用广泛应用的继电器输出方式，实现告警和故 障的无源开关信号，具有简单和适应性强特点。
二、产品特性
l 宽电压范围运行
l 整机运行功耗低
l 探测灵敏度高
l 超强抗人工热源干扰、日光干扰和电磁干扰
l 独有的结构设计，安装维护方便
l 采用高性能 32 位 ARM 微处理器，计算速度快，性能稳定可靠
l 四级灵敏度可调
l 具有遥控器（选配）
三、主要用途及适用范围
JTGB-UF-C36 Ex 点型红外火焰探测器适用于火灾时有强烈的火焰辐射；可能发生液体
燃烧等无阴燃阶段的火灾；需要对火焰做出快速反应；易燃物品的运输、储存、生产等场所； 变电设施、发动机房、发电站等环境；严禁明火的场地，如：液化气站、汽车库、加油站等 地方；恶劣环境及其它探测器难以发挥作用的场所。
JTGB-UF-C36 Ex 点型红外火焰探测器不适用于在火焰出现前有浓烟扩散；探测器的镜
头易被污染；探测器的“视线”易被油雾、烟雾、水雾和冰雪遮挡；探测区域内的可燃物是 金属和无机物；探测器易受阳光、白炽灯等光源直接或间接照射；较强空气对流，如有较大
风场合；经常有强电弧光，放射性物质及有强红外辐射的地方。
四、主要性能指标
1、 工作电压：DC20V～DC28(V)
11、温度范围： -40℃～70℃
2、 静态工作电流：<40(mA)
12、湿度范围：≤95％RH
3、 报警状态电流：<50(mA)
13、大气压范围：86～106kPa
4、 光谱响应：3.8/4.4/5.0(um)
14、可调角度： 360°(旋转角)/ 90°(俯仰角)
5、 响应时间：≤30(S)
15、外形尺寸（长*宽*高）：120*122*152（
mm）
6、 监测角度：＞90°
16、重量：2.5(KG)
7、 灵敏度：1 级
17、材质：压铸铝
8、 输出方式：继电器无源触点
18、防爆接线：G1/2″螺母,防爆软管与出线管
螺丝连接JTGB-UF-C36 Ex
第 3 页 共 9 页
3
9、 触点容量：3A /30V（
DC）
19、执行标准：GB 15631-2008
10、防护等级：IP66/IP67
20、防爆标志：Ex db ⅡC T6 Gb；Ex tb IIIC T80℃ Db
