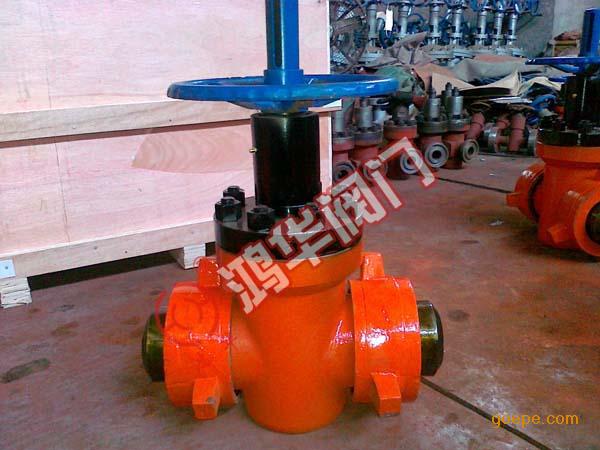

Z23Y-350,Z23Y-350C硬密封泥浆阀

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥2000.00

浙江

鸿华阀门有限公司

16年

指数：330

工商已认证

店铺推荐

图文详情
产品参数

【详细说明】

Z23Y 硬密封泥浆阀适用于钻井过程中对泥浆混合物控制的阀 ——简称泥浆阀，属于高压阀门技术领域。该阀包括有进、出液端的阀体，阀体的进、出液端之间的阀座中装有平板闸板，平板闸板的上端与阀杆衔接，所述阀杆与手轮通过螺纹副连接，其改进之处在于：阀座由包覆橡胶的两圆环内骨架及支撑环构成通道，其水平截面呈长轴与液流方向一致的椭圆形，嵌装在阀体进、出液端之间的盲孔中，包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合，减少与阀体大面积过赢，因此产生了理想的密封效果，而阀座中的圆环内骨架则长期保持着阀座的基本形状，使其具有足够的使用寿命。

　Z23Y 硬密封泥浆阀

PN35(350)

PN25(250)

Z23x-325/500 A/B型

PN35(350)

PN25(250)

工作温度：≤110℃

阀体材料：优质碳钢、合金钢

适用介质：泥浆、水

外形及连接尺寸Main external and connecting dimensio

公称通径 DN(mm)	尺寸(mm)								重量 (Kg)
公称通径 DN(mm)	DN	L	L1	Tr	SR	H	H1	DO	重量 (Kg)
50	47	212	30	120×6	40	364	312	440	60
65	57	235	30	130×6	40	402	330	480	75
80	70	267	35	150×6	60	495	41 1	500	90
100	92	330	45	180×8	74	543	443	500	110
