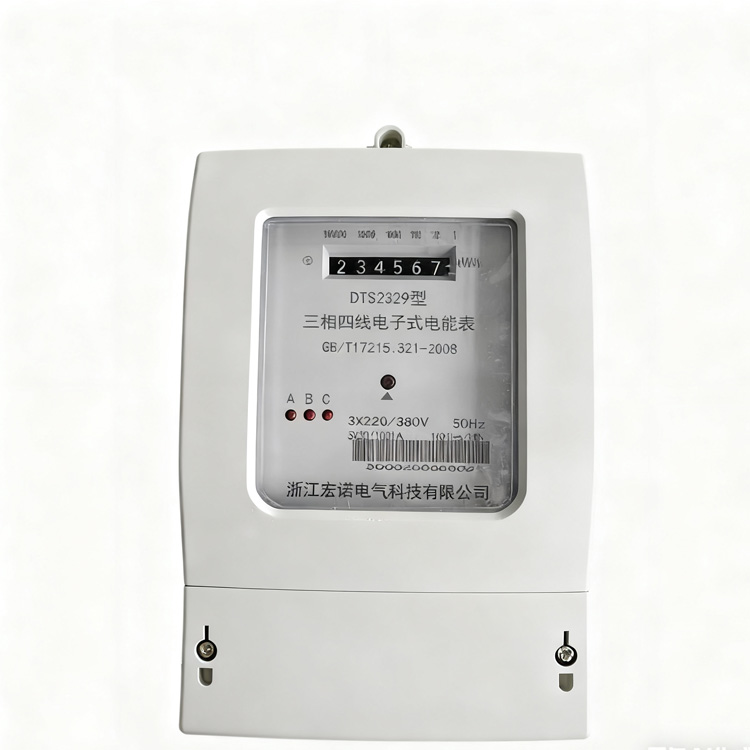

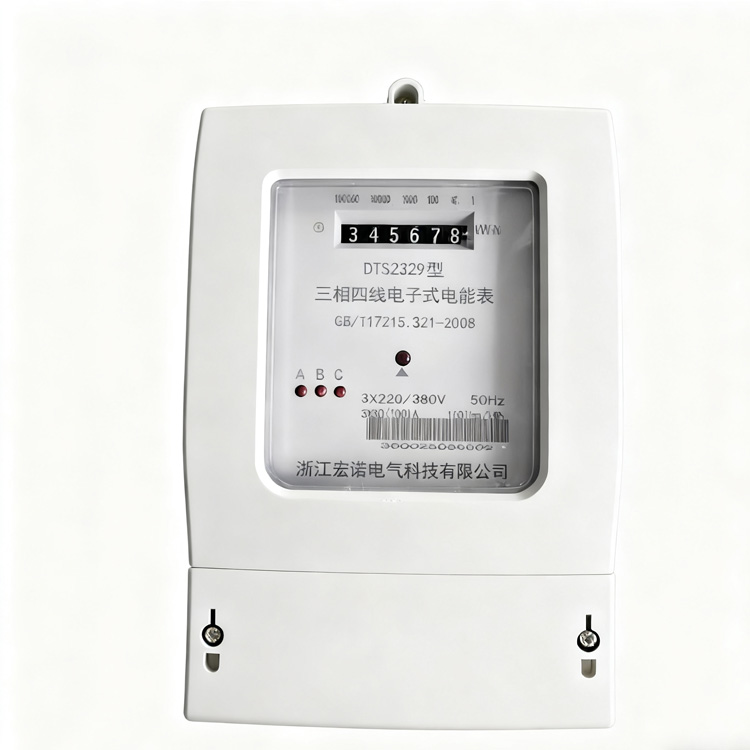

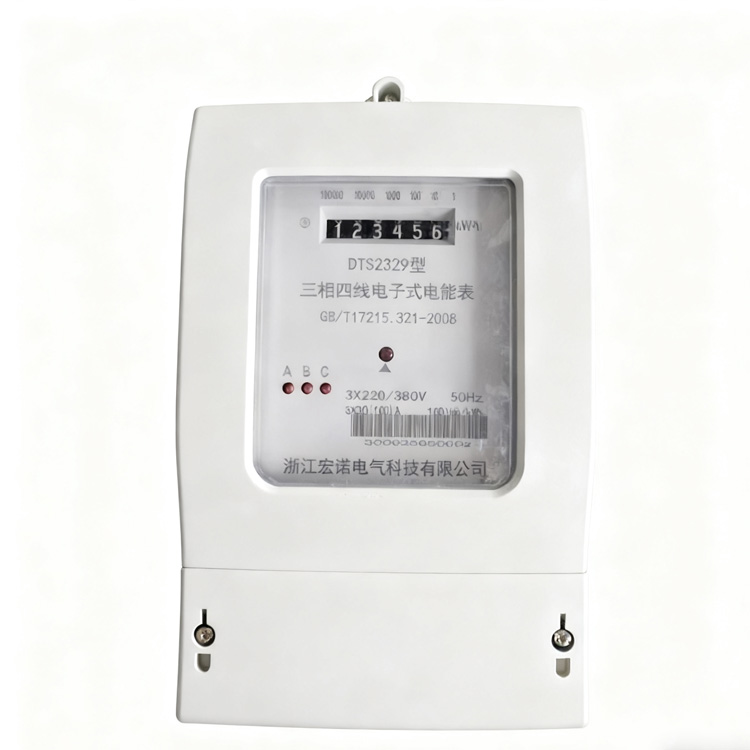

DTS2329三相电子式电能表宏诺
￥100.00
浙江温州乐清市
浙江宏诺电气科技有限公司
1年 | 指数：30 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
1. 概述
DTS23291. 概述
DTS2329三相电子式电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术全新研制开发的三相四线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级有功电能表的相关技术要求，
2.规格型号及技术指标
   2.1规格型号
型  号 准确度等 级 参比电压
Un		 额定
电流Ib		 接入
方式		 仪表常数imp/kWh 接线方式

DTS2329
DSS2329
 		 1级或
2级
3×220/380V
3×/380V
 		 1.5(6) 互感式 见标牌，以实际为准。 见接线图
10(100) 直接式
注：特殊规格可以定制。
   2.2基本误差（平衡负载误差极限）
电 流 值 功率因素(COSφ) 基本误差(％)
直接接通仪表 经互感器仪表 1 2
0.05Ib≤I<0.1Ib 0.02Ib≤I<0.05Ib 1.0 ±1.5 ±2.5
0.1Ib≤I≤Imax 0.05Ib≤I≤Imax 1.0 ±1.0 ±2.0
0.1Ib≤I<0.2Ib 0.05Ib≤I<0.1Ib 0.5(感性) 0.8(容性) ±1.5 ±2.5
0.2Ib≤I≤Imax 0.1Ib≤I≤Imax 0.5(感性) 0.8(容性) ±1.0 ±2.0
2.3不平衡负载误差
电 流 值 功率因素(COSφ) 基本误差(％)
直接接通仪表 经互感器仪表 1 2
0.1Ib≤I≤Imax 0.05Ib≤I＜Imax 1.0 ±2.0 ±3.0
0.2Ib≤I≤Imax 0.1Ib≤I＜Imax 0.5(感性)  ±2.0 ±3.0
注：（Ib额定电流Imax*大电流）
   2.4起动
       在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量电量。
   2.5潜动
       电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
2.6电压范围
   正常工作电压：0.9Un-1.1Un
   极限工作电压：0.8Un-1.15Un
2.7功耗
    电压线路功耗：≦2W和10VA
电流线路功耗：≦4.0VA
3.主要结构及工作原理
本系列单相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺制造的新型仪表。
3.1工作原理图
电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。
脉冲输出宽度为80±20ms


3.2 外型安装尺寸及强电接线图
外型尺寸：高220mm X长145mm X厚70mm

系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术全新研制开发的三相四线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级有功电能表的相关技术要求，
2.规格型号及技术指标
   2.1规格型号
型  号 准确度等 级 参比电压
Un		 额定
电流Ib		 接入
方式		 仪表常数imp/kWh 接线方式

DTS2329
DSS2329
 		 1级或
2级
3×220/380V
3×/380V
 		 1.5(6) 互感式 见标牌，以实际为准。 见接线图
10(100) 直接式
注：特殊规格可以定制。
   2.2基本误差（平衡负载误差极限）
电 流 值 功率因素(COSφ) 基本误差(％)
直接接通仪表 经互感器仪表 1 2
0.05Ib≤I<0.1Ib 0.02Ib≤I<0.05Ib 1.0 ±1.5 ±2.5
0.1Ib≤I≤Imax 0.05Ib≤I≤Imax 1.0 ±1.0 ±2.0
0.1Ib≤I<0.2Ib 0.05Ib≤I<0.1Ib 0.5(感性) 0.8(容性) ±1.5 ±2.5
0.2Ib≤I≤Imax 0.1Ib≤I≤Imax 0.5(感性) 0.8(容性) ±1.0 ±2.0
2.3不平衡负载误差
电 流 值 功率因素(COSφ) 基本误差(％)
直接接通仪表 经互感器仪表 1 2
0.1Ib≤I≤Imax 0.05Ib≤I＜Imax 1.0 ±2.0 ±3.0
0.2Ib≤I≤Imax 0.1Ib≤I＜Imax 0.5(感性)  ±2.0 ±3.0
注：（Ib额定电流Imax*大电流）
   2.4起动
       在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量电量。
   2.5潜动
       电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
2.6电压范围
   正常工作电压：0.9Un-1.1Un
   极限工作电压：0.8Un-1.15Un
2.7功耗
    电压线路功耗：≦2W和10VA
电流线路功耗：≦4.0VA
3.主要结构及工作原理
本系列单相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺制造的新型仪表。
3.1工作原理图
电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。
脉冲输出宽度为80±20ms


3.2 外型安装尺寸及强电接线图
外型尺寸：高220mm X长145mm X厚70mm


品牌：宏诺
型号：DTS2329
加工定制：是
类型：电子式
基本电流：5 A
准确度等级：1.0级
参比电压：220/380 V
电流倍率：4倍
