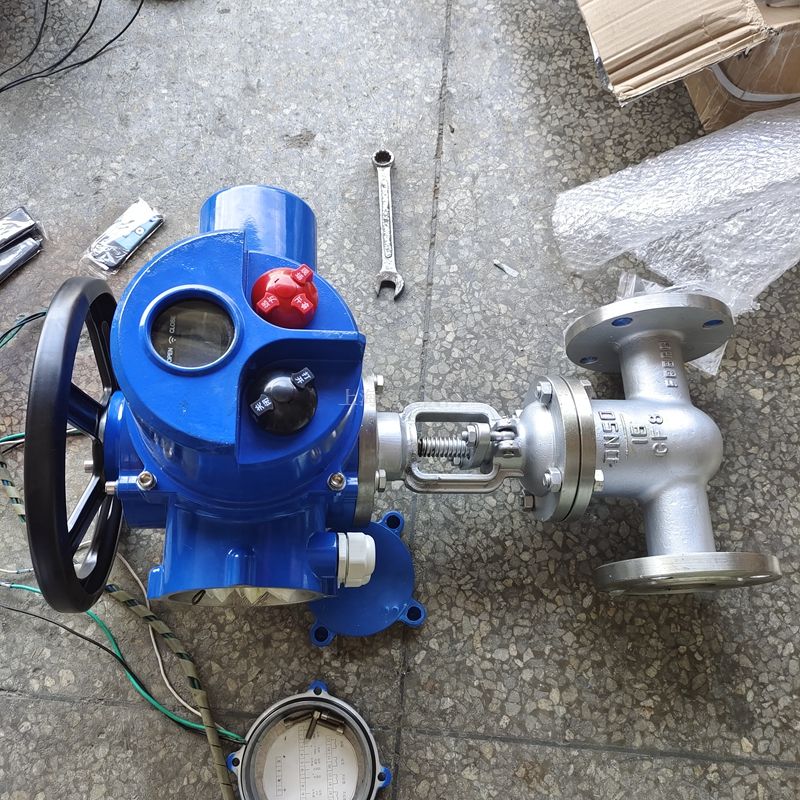

一、Z941W-16P带就地远程控制电动不锈钢闸阀概述：

Z941W-16P带就地远程控制电动不锈钢闸阀高集成度、一体化非侵入设计采用大规模数字集成芯片，智能化程度高，功能强大，控制精度高。机电一体化设计，轻巧美观，执行机构的功能、参数设置、调试和现场电动操作通过手持式红外线遥控器进行设定，无需打开箱体。带就地远程控制电动不锈钢闸阀具有电源缺相、电机过热、比例控制信号丢失、执行机构内部故障、过力矩报警、堵转报警、阀门转向错误、阀位出错、存在ESD信号。智能非侵入式电动不锈钢闸阀具有相序自动纠正功能、遥控器设定功能、液晶中文显示功能、现场控制点动/自保持选择功能、电机刹车制动功能、触点方式选择功能、远程双线控制功能、死区可调节功能、ESD超越保护功能、总线通讯功能。

二、Z941W-16P带就地远程控制电动不锈钢闸阀特点：

1、流体阻力小，密封面受介质的冲刷和侵蚀小（闸板开启度高）
2、开启较有力，密封性能好，介质流向不受限制，不拢流，不降压力；
3、形体简单，制造工艺性好，使用***；
4、对密封面角度的精度要求较低；
5、温度升高不易引起把闸板楔住的现象；
6、密封面磨损时可以加垫片补偿。
7、闭阀所需力矩较小。

三、Z941W-16P带就地远程控制电动不锈钢闸阀的正确选择依据：

1、操作力矩：操作力矩是选择阀门电动装置的***主要的参数。电动装置的输出力矩应为阀门操作力矩的1.2~1.5倍。

2、操作推力：阀门电动装置的主机结构有两种，一种是不配置推力盘的，此时直接输出力矩；另一种是配置有推力盘的，此时输出力矩通过推力盘中的阀杆螺母转换为输出推力。

3、输出轴转动圈数：阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，按M=HZS计算（式中：M为电动装置应满足的总转动圈数；H为阀门的开启高度mm；S为阀杆传动螺纹的螺距mm；Z为阀杆螺纹头数。

4、阀杆直径：对于多回转类的明杆阀门来说，如果电动装置允许通过的阀杆直径不能通过所配阀门的阀杆，便不能组装成电动阀门。因此，电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对于部分回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽。

5、输出转速：阀门的启、闭速度快，易产生水击现象。因此，应根据不同的使用条件，选择恰当的启、闭速度。

四、Z941W-16P带就地远程控制电动不锈钢闸阀的安装与调整注意事项：

1、电动阀门控制器的型号规格按图将其安装固定，后面板上的接地端子必须可靠接地。

2、控制器和阀门电动装置的电路图号是相同的，用电缆按相同的端子号把控制器和电动执行机构连接起来，如果用户不需要现场控制，12、13、14端子可不接。电动阀门控制器用于自控系统中时，12、13、14端子用于“自动开”、“自动关”对应信号的输入端子。

3、按下电源键，电源指示灯亮，现场远控开关指向远控，远控指示灯亮。

4、用手轮将阀门开启至50％开度处，按下开阀或关阀键，检查阀门的旋向与所按的按键是否一致，如不一致立即按停止键，切断三相电源，调换三相电源中的任意两相。5、按下开阀键，当阀门全开到位时，前面板上的开阀指示灯亮；按下关阀键，当阀门全关到位时，前面板上的关阀指示灯亮；当阀门在开或关的过程中需要停止时，按停止键，阀门停止。把4号和7号端子短接，前面板上的事故灯亮。

6、当阀门处在全开位置时，调前面板上的调整电位器，使开度表显示100％处。
