湖泉（HQ）湖泉HQ户外型阀门电动装置DZW20-24W

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥1475.00

上海

上海湖泉阀门集团有限公司

16年

指数：350

工商已认证

店铺推荐

图文详情
产品参数

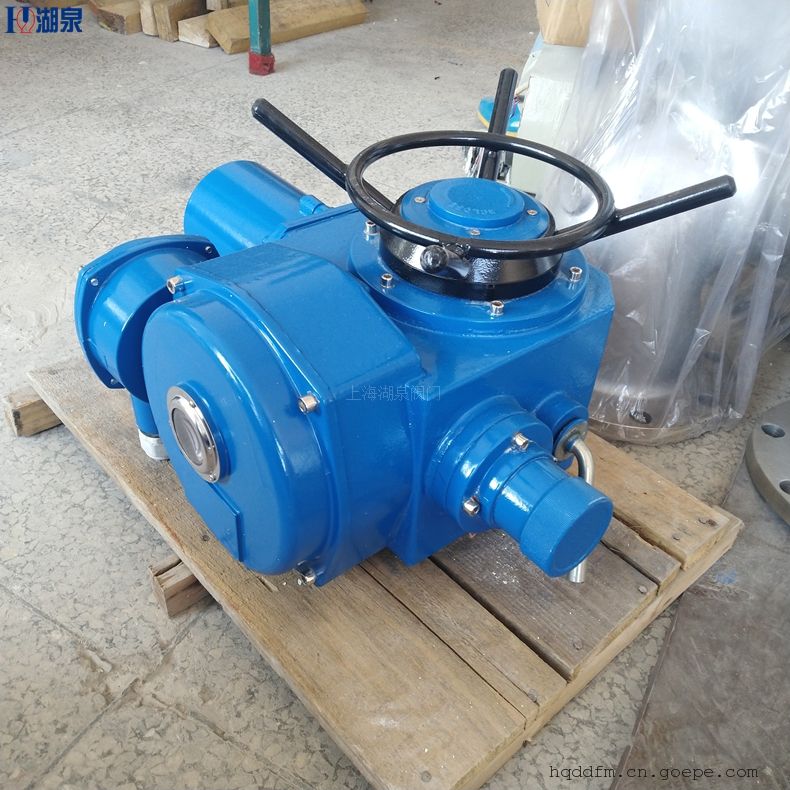

DZW20-24W户外型阀门电动装置概述：
DZW系列阀门电动装置主要用于驱动电动闸阀，电动截止阀等多回转型电动阀门，DZW阀门电动装置分为开关型电动装置，电动装置，智能型电动装置，型号分别为DZW10-24EW，DZW10-24T，DZBW10-24，DZW20，DZW30，DZW45，DZW60，DZW90，DZW120，DZW150，DZW200，DZW250，DZW300，DZW500。阀门电动装置，DZW系列电动装置常规电源电压为AC380V，他是用24V，36V，220V的控制电压控制阀门的开和关。
DZW20-24W户外型阀门电动装置使用场合：

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
DZW20-24W户外型阀门电动装置工作环境和主要技术参数
1电源：电机为三相交流，380V （特殊订货660V 或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2 工作环境：
2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
2.2 相对湿度：≤90%（25℃时）。
2.3防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为Ⅱ 、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
2.4防护等级：户外型和防爆型为IP65 （特殊订货IP67）。
3 工作制：短时15分钟（特殊订货30分钟）。
DZW系列多回转电动装置性能参数表

型号	公称转矩 (N.m)	*大控制转矩 (N.m)	*小控制转矩 (N.m)	输出轴转圈数 (圈)	允许通过阀杆直径 (mm)	手动速比	输出转速 (r/min)	电机功率 (kw)
DZW5	50	75	≤25	150	28	1∶1	18	0.12
DZW10	100	150	≤50	160			24、36	0.25 0.37
DZW15	150	225	≤75
DZW20	200	300	≤100		40			0.55 0.75
DZW20					28
DZW30	300	450	≤150		40		24	0.75
DZW30					28
DZW45	450	675	≤225	110	48		24	1.1
							36	1.5
DZW60	600	900	≤300				24	1.5
							36	2.2
DZW90	900	1350	≤450		60		24	2.2
DZW90					48		36	3.0
DZW120	1200	1800	≤600		60		24	3.0
DZW120					48
DZW180	1800	2160	≤900	140	70	25∶1	24	4.0
							36	5.5
DZW250	2500	3000	≤1250				24	5.5
DZW350	3500	4200	≤1750		75	13∶1	18	7.5
DZW500	5000	6000	≤2500					10
DZW800	8000	9600	≤4000	120	80	90∶1	12	13
DZW1000	10000	12000	≤5000		100			15

品牌：	HQ/湖泉
型号：	DZW20-24W
加工定制：	是
用途：	阀门驱动装置
