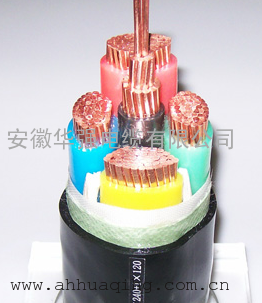

ZRYJV22-0.6/1KV-4*240电缆

￥418.00

安徽合肥

安徽华强电缆有限公司

欣华强官方旗舰店

11年

指数：255

工商已认证

店铺推荐

图文详情
产品参数

ZRYJV22-0.6/1KV-4*240电缆型号说明：

YJ-表示交联聚乙烯绝缘-XLPE

V-表示聚氯乙烯护套-PVC

22-表示钢带铠装-STA

0.6/1KV-表示额定电压等级

钢带铠装YJV22-0.6/1KV-4*240电力电缆产品特点：

电缆导体的允许长期*高工作温度为90℃。

短路时（*长持续时间不超过5秒）电缆导体的*高温度不超过250℃。

电缆敷设时的环境温度不得低于0℃。

ZRYJV22-0.6/1KV-4*240电缆的*小弯曲半径：三芯电缆不小于电缆外径的15倍；单芯电缆不小于电缆外径的20倍。

导体标称截面	绝缘厚度		护套厚度	电缆近似外径	电缆近似重量	导体直流电阻	试验电压	电缆载流量
导体标称截面	绝缘厚度		护套厚度	电缆近似外径	电缆近似重量	导体直流电阻	试验电压	在空气中	直埋土壤中
mm 2	mm		mm	mm	kg/km	Ω/km	KV	A	A
2×4	0.7		1.8	14.4	325	≤ 4.61	3.5	37	46
2×6	0.7		1.8	15.4	387	≤ 3.08	3.5	47	56
2×10	0.7		1.8	18.4	538	≤ 1.83	3.5	64	76
2×16	0.7		1.8	20.5	700	≤ 1.15	3.5	84	98
2×25	0.9		1.8	23.6	939	≤ 0.727	3.5	115	126
2×35	0.9		1.8	25.6	1174	≤ 0.524	3.5	141	152
2×50	1		1.8	23.4	1393	≤ 0.387	3.5	172	181
2×70	1.1		1.8	26.2	2132	≤ 0.268	3.5	218	222
2×95	1.1		1.9	29.5	2694	≤ 0.193	3.5	269	267
2×120	1.2		2	33	3276	≤ 0.153	3.5	313	305
2×150	1.4		2.1	36.1	3997	≤ 0.124	3.5	359	344
3×1.5	0.7		1.5	13	273	≤ 12.1	3.5	21	26
3×3.5	0.7		1.5	13.9	321	≤ 7.41	3.5	28	35
3×4	0.7		1.5	15	390	≤ 4.61	3.5	37	46
3×6	0.7		1.5	16.1	471	≤ 3.08	3.5	47	56
3×10	0.7		1.5	17.8	622	≤ 1.83	3.5	64	76
3×16	0.7		2	21.5	1005	≤ 1.15	3.5	84	98
3×25	0.9		2	24.8	1371	≤ 0.727	3.5	115	126
3×35	0.9		2	27.2	1724	≤ 0.524	3.5	141	152
3×50	1		2	30.4	2247	≤ 0.387	3.5	172	181
3×70	1.1		2.5	35.3	3023	≤ 0.268	3.5	218	222
3×95	1.1		2.5	38.7	3825	≤ 0.193	3.5	269	267
3×120	1.2		2.5	42.2	4642	≤ 0.153	3.5	313	305
3×150	1.4		3	47.5	5767	≤ 0.124	3.5	359	344
3×185	1.6		3	52.8	6892	≤ 0.0991	3.5	405	383
3×240	1.7		3	58.1	8017	≤ 0.0754	3.5	451	422
3×300	1.8		3.5	63.4	9142	≤ 0.0601	3.5	497	461
3×50+2×25	1	0.9	2	32.7	2876	≤ 0.387	3.5	161	167
3×70+2×35	1.1	0.9	2.2	38.3	4150	≤ 0.268	3.5	197	203
3×95+2×50	1.1	1	2.3	42.6	5345	≤ 0.193	3.5	239	242
3×120+2×70	1.2	1.1	2.5	47.2	6696	≤ 0.153	3.5	275	274
3×150+2×70	1.4	1.1	2.6	50.5	7746	≤ 0.124	3.5	314	305
3×185+2×95	1.6	1.1	2.7	55.3	9499	≤ 0.0991	3.5	354	341
3×240+2×120	1.7	1.2	2.9	61.2	11878	≤ 0.0754	3.5	414	392
4×50+1×25	1	0.9	2	33.9	3153	≤ 0.387	3.5	161	167
4×70+1×35	1.1	0.9	2.2	39.9	4554	≤ 0.268	3.5	197	203
4×95+1×50	1.1	1	2.4	44.7	5896	≤ 0.193	3.5	239	242
4×120+1×70	1.2	1.1	2.5	48.7	7248	≤ 0.153	3.5	275	274
4×150+1×70	1.4	1.1	2.6	52.7	8620	≤ 0.124	3.5	314	305
4×185+1×95	1.6	1.1	2.8	57.9	10520	≤ 0.0991	3.5	354	341
4×240+1×120	1.7	1.2	3	64.2	13199	≤ 0.0754	3.5	414	392
5×2.5	0.7		1.8	17	252	≤ 7.41	3.5	28	33
5×4	0.7		1.8	18.3	359	≤ 4.61	3.5	37	43
5×6	0.7		1.8	19.7	472	≤ 3.08	3.5	47	54
5×10	0.7		1.8	23.5	713	≤ 1.83	3.5	64	71
5×16	0.7		1.8	26	1053	≤ 1.15	3.5	84	92
5×25	0.9		1.9	31	1583	≤ 0.727	3.5	110	118
5×35	0.9		2.1	34.3	2134	≤ 0.524	3.5	1

ZRYJV22-0.6/1KV-4*240电缆安装使用说明：

敷设电缆时的环境温度不应低于0℃。缆线的布放前应核对规格、程式、路由及位置与设计规定相符。
缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤，固定时，松紧应适度。
缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。
电源线、信号电缆、结绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的*小净距应符合设计要求，在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。
缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度一般为3~6m，工作区为0.3~0.6m；光缆在设备端预留长度一般为5~10m。有特殊要求的应按设计要求预留长度。

品牌：	华强牌
型号：	ZRYJV22-0.6/1KV-4*240电缆
线芯材质：	铜丝
电压等级：	中.低压电力电缆（35千伏及以下）
绝缘材料：	塑料绝缘电力电缆
芯数：	4芯
护套材质：	聚氯乙烯
电线最大外径：	60 mm
