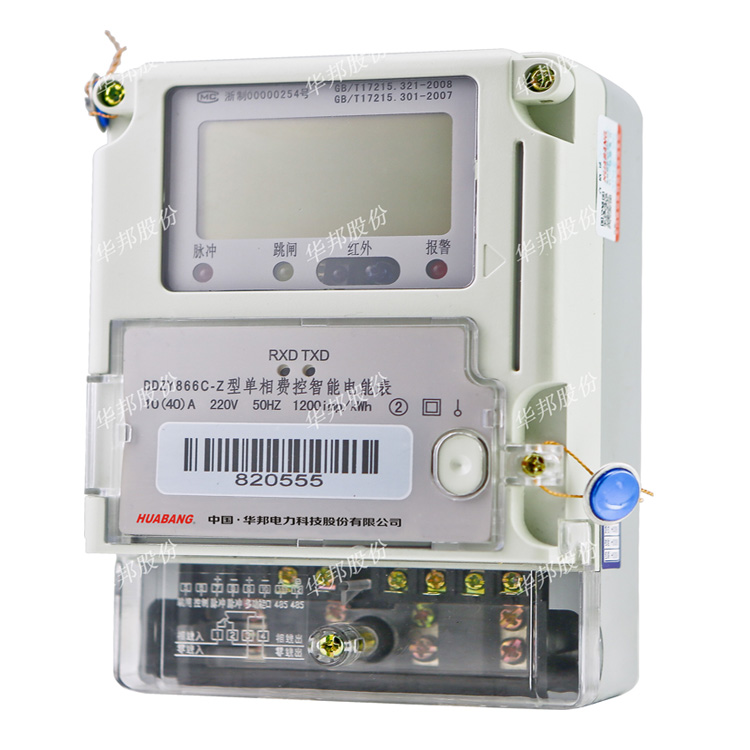

DDZY866型单相费控智能电能表
￥1000.00
1000
浙江温州
一、一进二出校园用表产品概述
DDZY866型单相费控智能电能表采用先进的超低功耗固态集成电路技术和SMT工艺设计制造，可用来测定电压为220V、频率为50Hz的交流单相有功电能。其性能指标满足下述规范的要求：JJF 1245.1-2010《安装式电能表型式评价大纲 通用要求》、JJF 1245.3-2010《安装式电能表型式评价大纲 特殊要求 静止式有功电能表(0.2S、0.5S、1和2级)》、JJG 596-2012《电子式电能表检定规程》。
二、一进二出校园用表结构及其他要求
2.1 规格要求
2.1.1标准的参比频率
参比频率的标准值为50Hz。
2.1.2 规格及主要参数（见表1）： 表1
电能表
接入方式 |
准确度 |
电压（V） |
电流（A） |
常数(imp/kWh) |
| 单相直通 |
1级、2级 |
220 |
5(60)、10(60) |
1600 |
2.2 环境条件
2.2.1 参比温度及参比相对湿度
参比温度为23℃，参比相对湿度为45%~75%。
2.2.2 工作温度范围（见表2）：表2工作温度范围表
| 规定的工作范围 |
-25℃~+60℃ |
| 极限工作范围 |
-40℃~+70℃ |
| 储存和运输极限范围 |
-40℃~+70℃ |
2.2.3 工作相对湿度（见表3）：表3工作相对湿度
| 年平均 |
<75% |
| 30天（一年内这些天是以自然方式分布） |
95% |
| 在其他天偶然出现 |
85% |
2.2.4 大气压力
63.0kPa~106.0kPa（海拔4000m及以下)
2.3 显示
2.3.1 显示方式
电能表采用LCD显示信息，正常使用条件下，使用年限大于10年。液晶轮流显示剩余电量、总用电量、(第1路)L总用电量、(第二路)L总用电量、总购电量，显示电能值的基本单位为kWh，数值显示位数为8位，小数位2位。电表具有2路计量，并分别记录每一路用电量与2路总用电量。
2.3.2 指示灯
电能表使用高亮、长寿命LED作为指示灯。两路脉冲1与脉冲2指示灯：红色，平时灭，计量有功电能时闪烁。两路跳闸1与跳闸2指示灯：黄色，平时灭，跳闸时点亮，液晶显示“拉闸”字样。
2.4 外观结构、安装尺寸图
规格：160mm（高)×112mm（宽）×58mm（厚）
2.5 机械及结构要求
2.5.1通用要求
电能表的设计和结构能保证在额定条件下使用时不引起任何危险。采用隔离变压器两路输出分别提供表内计量与数据处理部分、通信部分的工作电源。
2.5.2 表壳
电能表具有能实施封印的表壳，只有破坏封印后才能触及表内部件。
2.5.3包装
按照GB/T 13384-2008《机电产品包装通用技术条件》的要求进行产品包装。
2.6 功能要求
2.6.1正常用电状态：LED脉冲灯闪亮，闪亮的快慢与用户用电量有关，用电量愈多，脉冲灯闪亮愈快。
2.6.2 通信功能：具备485通信功能，波特率为2400bps。
2.6.3远程费控功能：费控功能的实现为远程方式。电能表接收到通信指令后，能切断或恢复用户的用电负荷，强制用户购电。
2.6.4脉冲输出：电能表具备与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T 17215.211-2006的要求。电测试输出装置的特性符合GB/T 15284-2002的要求。
2.7 电气性能要求
2.7.1 功率消耗
2.7.1.1 电压线路
在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率消耗不大于1W、8VA；在通信状态下不大于3W、12VA。
2.7.1.2 电流线路
在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗不大于1VA。
3 试验
3.1 准确度要求
可靠性验证运行中误差极限
电能表在规定的参比条件下，其百分数误差不超过表4百分数误差极限的规定。
表4 百分数误差极限
| 负载电流 |
功率因数 |
各等级仪表百分数误差极限（%） |
| 直接接入仪表 |
1 |
1级 |
2级 |
| 0.05 Ib≤I<0.1Ib |
1 |
±1.5 |
±2.5 |
| 0.1Ib≤I≤Imax |
±1.0 |
±2.0 |
| 0.1Ib≤I<0.2Ib |
0.5L
0.8C |
±1.5 |
±2.5
-- |
| 0.2Ib≤I≤Imax |
±1.0 |
±2.0
-- |
3.2 起动
在额定电压、额定频率和cosф=1.0的条件下，负载电流升到0.004Ib后，电能表有脉冲输出或代表电能输出的指示灯闪烁，起动时间不超过下述公式计算结果要求。
起动规定时间
× min
式中：
C——脉冲常数，imp/kWh; ——起动功率，W。
3.3 潜动
电压回路加115%参比电压，电流回路中无电流，在规定时间内不会产生多于一个的脉冲输出。
3.4 电能表常数
电能表测试输出与计度显示指示之间的关系与铭牌标志一致。
| 品牌： | HUABANG |
| 型号： | DDZY866 |
| 加工定制： | 否 |
| 类型： | 电子式 |
| 基本电流： | 20A、30A、60A、80A A |
| 准确度等级： | 1.0级 |
| 参比电压： | 220V V |
| 电流倍率： | 4倍 |
