结构：
组成：1、主机部分 2、辅机部分
主机部分组成：机壳/进气箱、叶轮、主轴、进风口、调节门、轴封、轴承与轴承箱、轴承箱支架、液力偶合器支架、电机支架联杆、联轴器、防护罩和地脚螺栓部、机壳支架等部分。
辅机部分组成：液力偶合器、电动执行器、冷却器、膨胀节电动机、稀油站、电控设备、测量仪表、盘车机构等部分。

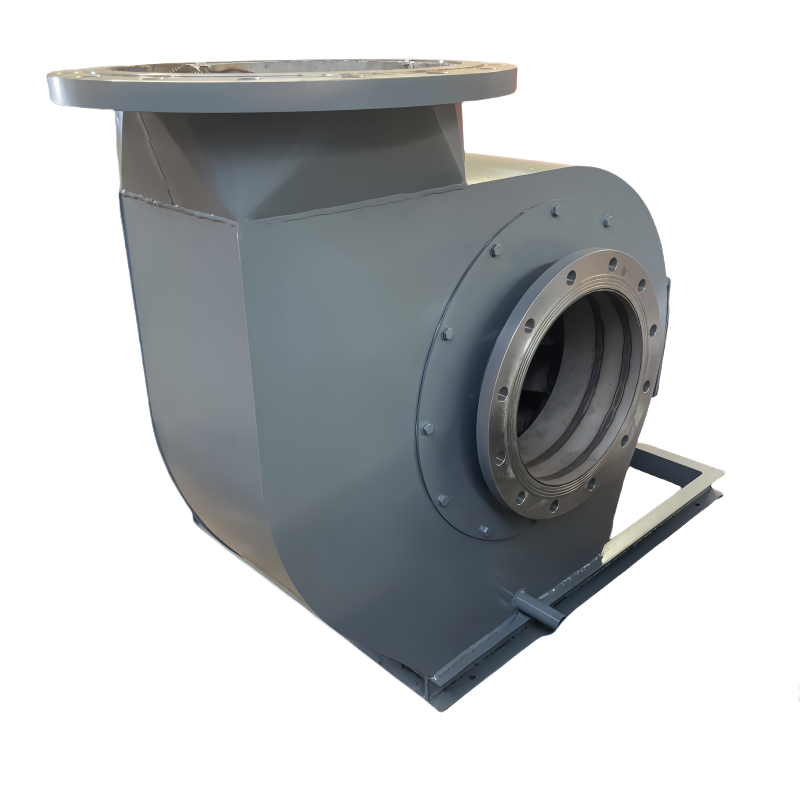

1. 机壳/进气箱
机壳/进气箱由低合金结构钢钢板联接构成，并且有适当的补强。 具有安装、拆卸、维修方便的特点。
2. 机壳支架
机壳支架采用低合金结构钢槽钢组合而成，底面与地基基础相吻合，上面与机壳/进气箱联接，间夹持的锥形弹簧垫圈起减震作用，支架本身用螺栓连接，便于调整水平。
3. 叶轮
叶轮是由后向单板叶片，后盘，轮彀板，锥盘耐应衬板进口圈，止推叶片组成。具有工艺性好、耐磨性好、强度高的特点。
4．主轴
主轴采用合金结构钢、锻造而成，并进行调质处理和探伤检查。还可以避免因轴径的变化而引起的过大的应力集中。
5．调节装置
进气箱的调节阀门系采用差动叶片来进行调节。叶片采用流线型、钢板焊接。具有结构先进的特点。差动叶片调节门能够非常灵敏的在低速运转情况下，给风机以*佳效率。
6．盘车机构
盘车机构离合器的内套与转子主轴同步运行，而离合器外套则保持静止状态。作用是1.主轴在高温状态下不致于由于叶轮重量的影响而产生弯曲，2.避免再启动时振动。
7．进风口
进风口是用低合金结构钢经过冲压而制成的，该种结构气体流通性能好。
8．风机轴承与轴承箱
轴承箱结构结构简单、密封性好。
9．轴承箱支架
轴承箱支架采用板材焊接形成，与机壳支架用螺栓连接，与机壳进气箱联接采用扩展支架，扩展收架的作用，是控制机壳与进气箱膨胀方向的，仅允许往非固定方向膨胀。
